Pengertian Trimpot : Simbol dan Cara Kerjanya Secara Lengkap

Posted on

Bengkeltv.idPengertian Trimpot : Simbol dan Cara Kerjanya Secara Lengkap. Trimpot atau trimmer potensiometer adalah komponen elektronika yang sering digunakan untuk mengatur resistansi dalam suatu rangkaian. Trimpot biasanya terdiri dari tiga kaki, di mana dua kaki digunakan untuk menghubungkan resistansi variabel dan satu kaki lagi untuk ground atau tanah.

Keistimewaan dari trimpot adalah kemampuannya untuk diatur, yang artinya kita dapat mengubah resistansinya sesuai kebutuhan dengan memutar bagian tertentu menggunakan alat khusus seperti obeng. Hal ini membuat trimpot sangat berguna dalam menyesuaikan sinyal atau mengatur parameter tertentu dalam suatu sistem elektronik.

Contoh penggunaan trimpot adalah dalam pengaturan kecerahan layar pada monitor, volume pada speaker, atau sensitivitas sensor dalam suatu alat. Karena fleksibilitasnya yang tinggi, trimpot menjadi komponen yang penting dalam perakitan dan perbaikan perangkat elektronik. Dengan trimpot, kita dapat melakukan penyesuaian yang presisi dan mudah sesuai dengan kebutuhan spesifik dari suatu rangkaian atau sistem.

Pengertian Trimpot

Trimpot, singkatan dari potensiometer trimmer, memainkan peran penting dalam proyek desain elektronik dengan kemampuannya untuk diatur ulang nilainya. Ini adalah jenis resistor yang dapat disesuaikan dan sering ditemukan dalam rangkaian elektronik yang memerlukan kontrol yang akurat terhadap tingkat tegangan sinyal keluaran.

Prinsip dasar trimpot adalah mengatur resistansi total di dalam rangkaian. Ketika dipasang pada papan rangkaian (PCB), trimpot dapat diatur ulang menggunakan obeng untuk mengubah nilai resistansinya sesuai kebutuhan.

Trimpot juga dapat digunakan sebagai resistor variabel atau rheostat, yang sering disebut resistor preset. Mereka terdiri dari trek resistif yang dapat terbuat dari berbagai bahan, seperti komposisi karbon atau cermet, dengan komposisi yang umum digunakan.

Namun, perlu diperhatikan bahwa trimpot yang digunakan sebagai pengganti potensiometer biasa memiliki masa pakai yang lebih pendek, sekitar 200 siklus. Oleh karena itu, perawatan dan penggantian yang tepat waktu sangat dianjurkan untuk menjaga kinerjanya dalam jangka panjang.

Fungsi Trimpot

Trimpot, kependekan dari “trimmable potentiometer” atau potensiometer yang dapat disesuaikan, adalah jenis potensiometer yang memiliki ukuran fisik yang lebih kecil dan sering dipasang langsung di atas PCB. Fungsinya mirip dengan potensiometer konvensional yang digunakan untuk mengatur resistansi atau tahanan dalam suatu rangkaian listrik. Meskipun begitu, terdapat beberapa perbedaan penting dalam cara penggunaan dan aplikasi Trimpot.

Salah satu contoh penggunaan yang umum adalah dalam rangkaian RGB pada televisi berwarna. Rangkaian RGB bertujuan menghasilkan berbagai warna pada layar dengan menggabungkan intensitas dari tiga warna dasar: merah, hijau, dan biru. Trimpot digunakan di sini untuk mengatur intensitas masing-masing warna agar sesuai dengan stKalianr atau preferensi pengguna. Ini memungkinkan penyesuaian halus terhadap keseimbangan warna dan intensitas pada layar.

Baca juga:  Cara Membuat Rangkaian Charger Aki Otomatis : Mudah Dilakukan

Selain itu, Trimpot juga bisa digunakan sebagai pengatur untuk sub-brightness (kecerahan tambahan) dan kontras pada televisi atau layar monitor. Pengaturan ini memungkinkan pengguna menyesuaikan kecerahan umum layar dan perbedaan kontras antara elemen grafis yang berbeda. Dengan Trimpot, pengguna dapat menyesuaikan tingkat kecerahan dan kontras sesuai preferensi tampilan mereka.

Prinsip Kerja Trimpot

Trimpot, yang juga dikenal sebagai potensiometer trimmer, memiliki prinsip kerja yang serupa dengan potensiometer stKalianr. Prinsip dasarnya adalah bahwa salah satu pin atau terminalnya tetap dalam posisi yang tidak berubah, tetapi yang membedakan adalah adanya wiper yang dapat bergerak sepanjang jalur logam saat kenop trimpot diputar.

Ketika kenop trimpot diputar, wiper tersebut bergeser sepanjang jalur logam di dalam perangkat. Ini mirip dengan menggeser titik pengambilan sinyal pada jalur resistansi. Hal ini memungkinkan untuk mengubah resistansi total trimpot yang akan memengaruhi sirkuit yang terhubung dengannya.

Hal menarik tentang trimpot adalah jika wiper diputar hingga berhenti dekat salah satu terminal ujung yang terhubung, resistansi trimpot akan menurun. Ini karena jalur yang dilalui arus menjadi lebih pendek, sehingga resistansi efektif menjadi lebih rendah.

Sebaliknya, jika wiper diputar hingga berhenti jauh dari salah satu ujung pin, resistansi trimpot akan meningkat. Hal ini karena jalur yang dilalui arus menjadi lebih panjang, dan resistansi dalam jalur tersebut memberikan kontribusi yang lebih besar terhadap resistansi total trimpot.

Trimpot banyak digunakan dalam berbagai aplikasi untuk mengatur parameter seperti kecerahan layar, volume suara, atau parameter lainnya yang dapat diatur. Prinsip kerjanya memungkinkan trimpot menjadi komponen yang sangat berguna dalam menghasilkan nilai resistansi yang bervariasi sesuai kebutuhan, yang merupakan aspek penting dalam desain sirkuit elektronik.

Simbol TrimpotPengertian Trimpot

Simbol khusus untuk Trimpot adalah representasi grafis yang digunakan dalam diagram rangkaian elektronika untuk menunjukkan keberadaannya dan fungsi-fungsinya dalam sirkuit. Meskipun begitu, seringkali dalam diagram rangkaian, Trimpot, rheostat, dan potensiometer stKalianr diberi label yang sama, yang dapat menimbulkan kebingungan bagi beberapa orang yang belum terbiasa.

Dalam simbol elektronika, Trimpot biasanya direpresentasikan sebagai sebuah kotak kecil dengan tiga terminal atau pin, yang menunjukkan bahwa komponen tersebut dapat diatur ulang. Pada diagram, terminal tengahnya biasanya dilambangkan dengan sebuah panah atau garis bergerak, menunjukkan bahwa itu adalah bagian yang dapat berpindah-pindah.

Baca juga:  Pengertian Time Delay Relay (TDR) : Fungsi, dan Cara Kerja Lengkap

Namun, penting untuk diingat bahwa meskipun simbolnya mungkin serupa, Trimpot, rheostat, dan potensiometer stKalianr memiliki perbedaan dalam fungsinya. Trimpot digunakan untuk mengatur resistansi dalam suatu rangkaian dengan nilai yang dapat diatur, sementara rheostat adalah jenis potensiometer yang digunakan untuk mengatur arus listrik dengan memvariasikan resistansi, dan potensiometer stKalianr umumnya digunakan untuk mengontrol tegangan dengan cara mengubah resistansi.

Konfigurasi Pinout Trimpot

Tiga pin pada Trimpot memiliki peran yang spesifik dan bervariasi tergantung pada penggunaannya dalam rangkaian elektronika:

  • Pin 1 (CW – Clockwise):
    Pin ini adalah titik tetap pada Trimpot dan terhubung ke salah satu ujung resistor variabel. Penggunaan paling umum dari Pin 1 adalah sebagai titik tetap yang terhubung ke terminal positif dalam sirkuit, yang memungkinkan pengaturan resistansi secara bertahap saat Trimpot diputar searah jarum jam.
  • Pin 2 (Wiper):
    Pin kedua adalah titik yang terhubung ke wiper atau pengatur variabel pada Trimpot. Saat Trimpot diputar, wiper ini bergeser sepanjang jalur resistif, menghasilkan resistansi yang dapat diubah secara proporsional dengan perputaran Trimpot. Pin Wiper ini sering dihubungkan ke komponen output seperti LED atau bagian lain dari rangkaian elektronika yang membutuhkan kontrol resistansi yang disesuaikan.
  • Pin 3 (CCW – Counter Clockwise):
    Pin ketiga pada Trimpot adalah titik tetap lain yang membentuk terminal lain dari bahan resistif. Penggunaan Pin 3 sering kali mirip dengan Pin 1, di mana ini juga dapat dihubungkan ke terminal negatif dalam sirkuit, memberikan pengaturan resistansi saat Trimpot diputar berlawanan arah jarum jam.

Jenis-Jenis Trimpot

Terdapat dua jenis Trimpot yang umum digunakan, yaitu Trimpot putaran tunggal (single turn trimpot) dan Trimpot multi-putaran (multi-turn trimpot)..

1. Single Turn Trimpot

Trimpot putaran tunggal adalah jenis yang paling sering digunakan. Trimpot ini hanya memiliki satu putaran penuh, sehingga resolusinya terbatas pada satu siklus putaran. Karena memiliki konstruksi yang lebih sederhana, Trimpot putaran tunggal cenderung lebih ekonomis daripada varian lainnya. Itulah sebabnya banyak yang memilihnya untuk aplikasi yang memerlukan penyesuaian resistansi dengan tingkat resolusi yang tidak terlalu tinggi.

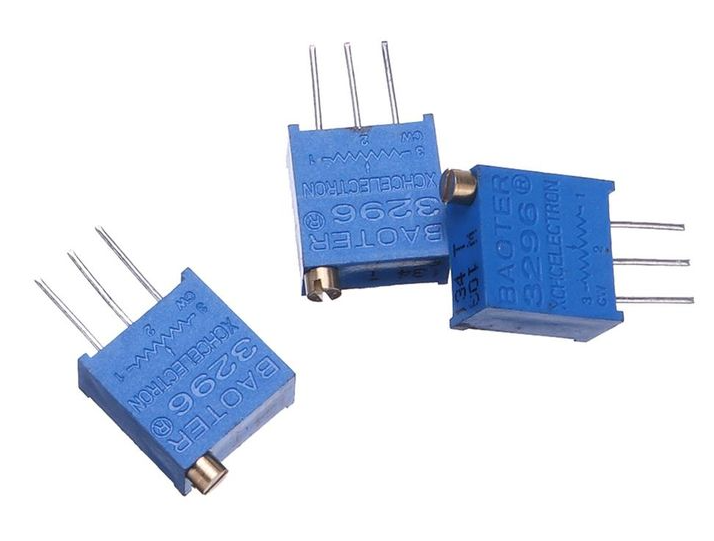

2. Multi-Turn Trimpot

Trimpot Multi-Putaran digunakan ketika resolusi penyesuaian yang lebih tinggi diperlukan. Trimpot ini dapat memiliki jumlah putaran yang bervariasi, mulai dari 5 hingga 25 putaran. Versi yang paling umum digunakan adalah varian dengan 5, 12, atau 25 putaran. Untuk mencapai resolusi yang lebih tinggi, Trimpot multi-putaran sering dirancang dengan menggunakan mekanisme seperti roda gigi cacing (rotary track) atau ulir pemutar (linear track). Namun, karena konstruksi dan proses pembuatannya yang lebih kompleks, Trimpot jenis ini cenderung lebih mahal daripada Trimpot putaran tunggal.

Baca juga:  Pengertian Silicon Controlled Switch (SCS) dan Spesifikasi Lengkapnya

Kedua jenis Trimpot ini memiliki keunggulan dan kelemahan masing-masing, sehingga pemilihan jenis yang tepat harus didasarkan pada kebutuhan spesifik dari aplikasi elektronika yang sedang dirancang.

Bagaimana Cara Membaca Kode Nilai Trimpot?

Nilai hambatan pada Trimpot umumnya tercetak di atasnya dalam kode tiga digit, serupa dengan kapasitor keramik. Dua digit pertama menunjukkan nilai aktual, sementara digit ketiga harus dipangkatkan sepuluh.

Contohnya, jika tertera angka 202, kita ambil dua digit pertama, yaitu 20, dan digit ketiga yang harus dipangkatkan sepuluh. Ini menjadi 20 × 10^2 yang sama dengan 2000 ohm atau potensiometer 2K.

Berikut ini adalah tabel nilai Trimpot dan hambatannya yang sering digunakan untuk memudahkan Kalian mengetahui nilai hambatan:

Kode TrimpotNilai Hambatan (Ohm)
10010 Ohm
20020 Ohm
50050 Ohm
101100 Ohm
201200 Ohm
501500 Ohm
1021K Ohm
2022K Ohm
5025K Ohm
10310K Ohm
20320K Ohm
25325K Ohm
50350K Ohm
104100K Ohm
204200K Ohm
254250K Ohm
504500K Ohm
1051M Ohm
2052M Ohm
5055M Ohm

Catatan: Jika Kalian menemui kode nilai Trimpot yang belum tercantum di sini dan ingin mengetahuinya, silakan tuliskan di kolom komentar, dan kami akan menambahkannya.

Secara keseluruhan, trimpot tetap merupakan varian dari potensiometer. Meskipun memiliki konstruksi yang berbeda, fungsi utamanya tetap untuk mengatur resistansi dalam rangkaian. Oleh karena itu, Trimpot dapat digolongkan sebagai jenis resistor variabel.

Itulah penjelasan mengenai pengertian Trimpot beserta cara kerjanya dan hal-hal penting lainnya yang perlu Kalian ketahui yang telah dijelaskan oleh Kelasplc.com. Semoga penjelasan ini dapat menambah pengetahuan Kalian tentang Trimpot.

Penutup

Dengan berakhirnya pembahasan, dapat disimpulkan bahwa Trimpot memiliki peran yang sangat penting dalam dunia elektronika. Sebagai komponen yang memungkinkan pengaturan resistansi dalam suatu rangkaian, Trimpot membantu menciptakan fleksibilitas dalam desain dan pengembangan berbagai perangkat elektronik. Kemampuannya sebagai resistor variabel memungkinkan kita untuk menyesuaikan nilai resistansi sesuai kebutuhan aplikasi yang spesifik.

Dengan memahami prinsip kerja Trimpot serta kode nilai yang tercantum, kita dapat menggunakan Trimpot dengan lebih efektif dan efisien dalam implementasi sirkuit elektronika. Semoga artikel dari bengkeltv.id ini memberikan pemahaman yang lebih mendalam tentang Pengertian Trimpot dan menjadikan pembaca lebih terampil dalam mengaplikasikan komponen ini dalam proyek-proyek elektronika mereka.
