Bengkeltv.idPengertian Uni Junction Transistor (UJT) : Penjelasan Lengkapnya. Uni Junction Transistor (UJT), sebuah komponen elektronik yang namanya mungkin tidak asing bagi mereka yang sudah akrab dengan dunia elektronika, namun masih menjadi misteri bagi banyak orang. Dalam dunia yang semakin bergantung pada teknologi, pemahaman tentang komponen semacam ini menjadi semakin penting. Artikel ini bertujuan untuk menjelaskan pengertian dari Uni Junction Transistor (UJT), membuka jendela pengetahuan Kalian tentang bagaimana elemen-elemen kecil ini berkontribusi dalam perangkat elektronik yang kita gunakan setiap hari.

Sebelum kita membahas lebih jauh, mari kita sedikit bercerita tentang latar belakang transistor. Transistor, yang pertama kali ditemukan pada pertengahan abad ke-20, telah menjadi tulang punggung teknologi modern.

Dari komputer sampai smartphone, dari microwave sampai pesawat luar angkasa, transistor memainkan peran penting dalam semua perangkat ini. Dan Uni Junction Transistor (UJT) adalah salah satu jenis transistor yang memiliki karakteristik unik dan aplikasi tertentu yang membedakannya dari yang lain.

Dengan membaca artikel ini, Kalian akan mendapatkan pemahaman yang lebih baik tentang apa itu Uni Junction Transistor (UJT), bagaimana cara kerjanya, dan bagaimana ia digunakan dalam berbagai aplikasi elektronik. Jadi, tanpa menunda lebih lama lagi, mari kita mulai petualangan kita dalam memahami Uni Junction Transistor (UJT).

Pengertian Uni Junction Transistor (UJT)

Transistor Sambungan Tunggal (UJT), atau yang biasa disebut dengan Uni Junction Transistor, merupakan komponen aktif dalam elektronika yang dibuat dari material semikonduktor.

Transistor jenis ini memiliki tiga terminal dan hanya satu sambungan, menjadikannya berbeda dengan jenis transistor lainnya. Kegunaan utama UJT biasanya adalah sebagai saklar elektronik serta generator isyarat pulsa.

Transistor Sambungan Tunggal, atau UJT, seperti tertera dalam namanya, termasuk dalam keluarga transistor. Meski begitu, ada perbedaan yang mencolok dengan Transistor Bipolar yang umumnya dikenal, yaitu UJT tidak dilengkapi dengan Terminal atau Elektroda Kolektor.
UJT dengan tiga terminalnya terdiri dari satu Terminal Emitor (E) dan dua Terminal Basis (B1 dan B2). Dengan demikian, Transistor UJT ini kerap juga disebut sebagai Dioda Berbasis GKalian (Double Base Diode).

Baca juga:  Memahami Konfigurasi Rangkaian Transistor Secara Lengkap

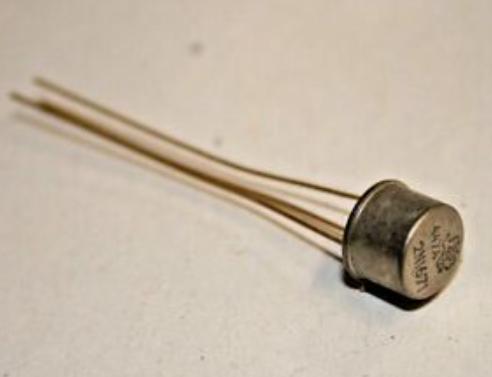

Bentuk dan Struktur Uni Junction Transistor

Pengertian Uni Junction Transistor (UJT)
Secara mendasar, UJT terbentuk dari semikonduktor silikon tipe N yang didoping secara ringan, dan ada sejumput silikon tipe P yang didoping dengan intensitas tinggi (berat) pada satu sisi, yang menciptakan sambungan tunggal P-N (P-N Junction).

Sambungan tunggal inilah yang kemudian memunculkan sebutan UJT, singkatan dari Transistor Sambungan Tunggal. Di kedua ujung silikon tipe N ini terdapat dua kontak Ohmik, yang menjadi terminal B1 (Basis 1) dan B2 (Basis 2). Bagian semikonduktor yang berjenis P ini berfungsi sebagai terminal emitor (E) pada UJT.

Cara Kerja Uni Junction Transistor (UJT)

Setelah memahami Pengertian Uni Junction Transistor (UJT), mari kita pelajari lebih jauh tentang bagaimana komponen ini bekerja. Pada awalnya, ketika tidak ada tegangan antara Emitor (E) dan Basis 1 (B1), UJT tidak mengkonduksi arus listrik.

Batang semikonduktor tipe N pada UJT berperan sebagai penghalang dengan resistansi tinggi. Walaupun begitu, tetap ada arus kecil yang bocor mengalir akibat bias terbalik (reverse bias).

Ketika tegangan antara Emitor (E) dan Basis 1 (B1) perlahan ditingkatkan, resistansi antara Emitor dan Basis 1 akan berkurang, dan demikian pula dengan arus terbalik (reverse current).

Ketika tegangan di Emitor dinaikkan hingga mencapai ambang bias maju, arus listrik akan mulai mengalir melalui Emitor. Ini terjadi karena lubang (holes) pada semikonduktor tipe P yang telah didoping secara berat mulai merambat ke area semikonduktor tipe N dan bergabung kembali dengan elektron di batang semikonduktor tipe N yang didoping ringan.

Akibatnya, Uni Junction Transistor atau UJT mulai mengkonduksi arus listrik dari B2 ke B1.

Selama proses operasionalnya, UJT beroperasi dalam mode resistansi variabel. Ketika tegangan di Basis 1 (B1) ditingkatkan perlahan-lahan, arus yang mengalir dari B2 ke B1 akan meningkat secara linier.

Ketika tegangan pada B1 mencapai titik maksimal yang disebut Tegangan Puncak, UJT mencapai kondisi jenuh, di mana resistansi antara E dan B1 menjadi sangat rendah. Ini menghasilkan aliran arus yang signifikan melalui UJT.

Baca juga:  Fungsi Elco Pada Speaker : Memahami Secara Mendalam

Perubahan tegangan pada B1 juga mempengaruhi waktu dan amplitudo sinyal output. Ketika tegangan pada B1 turun di bawah Tegangan Puncak, UJT kembali ke kondisi non-konduktif dan resistansi antara E dan B1 meningkat kembali.

Proses ini terus berulang, menghasilkan sinyal pulsa yang beralih antara kondisi konduktif dan non-konduktif.

Oleh karena itu, UJT digunakan sebagai saklar elektronik dan generator sinyal pulsa, dan memiliki aplikasi dalam rangkaian pengendali kecepatan motor, timer, dan osilator relaksasi.

Jenis Transistor Uni Junction

Setelah mengetahui Pengertian Uni Junction Transistor (UJT), berikut ini adalah tiga varian utama dari transistor unijunction, yang diuraikan sebagai berikut:

1. UJT Asli

Transistor unijunction stKalianr adalah sejenis semikonduktor tipe-n dengan sebagian kecil semikonduktor tipe-p yang terserak pada titik tertentu di sepanjang batang semikonduktor tersebut.

Pada UJT stKalianr, bagian semikonduktor tipe-p bertindak sebagai terminal emitor, sementara bagian semikonduktor tipe-n berfungsi sebagai terminal basis 1 (B1).

Transistor ini memiliki beberapa ciri khas, misalnya tegangan potensial puncak (VP) dan tegangan saturasi (VBB).

2. Pelengkap UJT

Transistor unijunction pelengkap (complementary UJT) adalah semikonduktor tipe-p yang dilengkapi dengan semikonduktor tipe-n yang tersebar pada titik tertentu di sepanjang panjang semikonduktor tersebut.

Pada UJT pelengkap, bagian semikonduktor tipe-p berfungsi sebagai terminal emitor, sementara bagian semikonduktor tipe-n berfungsi sebagai terminal basis 1 (B1).

UJT pelengkap ini memiliki karakteristik yang mirip dengan UJT stKalianr, namun dengan polaritas yang berlawanan.

3. UJT yang Dapat Diprogram

Transistor unijunction programabil adalah peranti yang memiliki sejumlah sambungan dan dua resistor eksternal.

Transistor jenis ini tidak dapat ditukar secara langsung dengan UJT stKalianr, tetapi dapat melakukan fungsi yang sama.

Pada UJT programabil, penyesuaian resistansi dan kapasitansi pada sambungan eksternal memungkinkan kita untuk mengatur karakteristik operasionalnya.

Hal ini memungkinkan penggunaan UJT programabil dalam aplikasi yang memerlukan penyesuaian atau konfigurasi yang lebih fleksibel.

Ketiga jenis transistor unijunction ini menawarkan variasi dalam karakteristik dan penggunaan mereka. UJT stKalianr dan UJT pelengkap banyak digunakan dalam berbagai rangkaian saklar, osilator, dan pengendali daya.
Sementara UJT programabil memberikan keleluasaan tambahan dalam menyesuaikan karakteristik operasionalnya sesuai dengan kebutuhan khusus rangkaian elektronik.

Baca juga:  Cara Menguji MOSFET (Metal Oxide Field Effect Transistor) dengan Multimeter : Mudah Dilakukan

Keunggulan Transistor Uni Junction Transistor (UJT)

Sudah memahami Pengertian Uni Junction Transistor (UJT)? Selanjutnya, berikut adalah beberapa keuntungan yang ditawarkan oleh transistor Uni Junction (UJT):

1. Harga Terjangkau

UJT merupakan peranti yang relatif lebih terjangkau dibandingkan dengan beberapa jenis transistor lain. Keekonomisannya ini menjadikan UJT sebagai pilihan yang menguntungkan dalam berbagai aplikasi elektronik.

2. Karakteristik yang Sangat Baik

UJT memiliki kualitas yang sangat baik dalam menghasilkan sinyal pulsa dan osilasi. Keunggulan ini menjadikannya sangat cocok untuk digunakan dalam rangkaian osilator, pengendali kecepatan motor, dan aplikasi lain yang memerlukan sinyal berkualitas tinggi.

3. Konsumsi Daya Rendah dalam Kondisi Operasi Normal

UJT biasanya memiliki konsumsi daya yang rendah saat beroperasi dalam kondisi normal. Ini artinya UJT dapat digunakan dalam aplikasi yang menuntut efisiensi energi dan mengurangi pemborosan daya.

Namun, perlu diingat bahwa UJT juga memiliki beberapa batasan. Misalnya, UJT memiliki tingkat kebisingan yang cukup tinggi dan sensitivitas yang tinggi terhadap perubahan suhu.

Selain itu, karakteristik operasional dari UJT bisa berbeda antara satu perangkat dengan perangkat lain, yang dapat mempengaruhi konsistensi performanya.

Penutup

Sebagai penutup, bengkeltv.id berharap penjelasan dalam artikel ini dapat memberikan pengetahuan yang lebih baik tentang Pengertian Uni Junction Transistor (UJT). Tentunya, memahami pengertian UJT merupakan langkah awal penting dalam dunia elektronik, khususnya bagi mereka yang tengah mendalami ranah ini.

Melalui pengetahuan ini, diharapkan kita dapat memanfaatkan UJT dengan lebih efisien dan efektif dalam berbagai rangkaian elektronik. Semoga apa yang telah kita bahas mengenai UJT di artikel ini dapat menjadi pijakan bagi pembaca untuk terus menjelajahi dan mengeksplorasi dunia elektronik dengan lebih mendalam lagi. Selamat belajar dan terus berinovasi!
