Perbedaan Transistor TIP 41C dan 42C

Perbedaan Transistor TIP 41C dan 42C : Pembahasan Lengkap

Posted on

Bengkeltv.idPerbedaan Transistor TIP 41C dan 42C : Pembahasan Lengkap. Dalam dunia elektronik, pemilihan komponen yang tepat merupakan hal yang krusial untuk memastikan kinerja optimal dari suatu rangkaian. Setiap komponen memiliki karakteristik unik yang mempengaruhi cara kerja dan efisiensi rangkaian tersebut. Salah satu komponen yang sering digunakan dalam berbagai aplikasi adalah transistor, yang berfungsi sebagai penguat, saklar, atau pengatur sinyal listrik. Di antara berbagai jenis transistor yang ada, TIP 41C dan TIP 42C sering menjadi pilihan utama para teknisi dan insinyur elektronik karena keKalianlan dan kinerja yang ditawarkan.

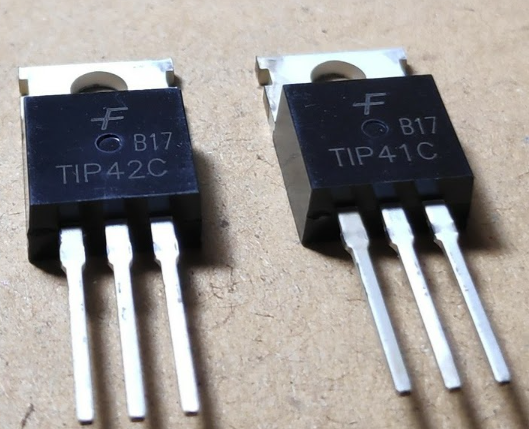

Transistor TIP 41C dan TIP 42C adalah jenis transistor bipolar junction (BJT) yang digunakan dalam banyak aplikasi, mulai dari penguat audio hingga catu daya dan rangkaian pengendali motor. Meskipun kedua transistor ini memiliki kemiripan dalam banyak hal, seperti bentuk fisik dan kemasan, terdapat perbedaan mendasar yang mempengaruhi penggunaannya dalam aplikasi yang berbeda. Perbedaan ini terutama terletak pada polaritas dan karakteristik listriknya.

TIP 41C adalah transistor NPN, yang berarti aliran arus utamanya bergerak dari kolektor ke emitor ketika ada arus basis yang cukup. Di sisi lain, TIP 42C adalah transistor PNP, yang bekerja dengan prinsip yang berlawanan, yaitu aliran arus utama bergerak dari emitor ke kolektor ketika ada arus basis yang cukup. Perbedaan polaritas ini mempengaruhi bagaimana kedua transistor ini diintegrasikan dalam sebuah rangkaian elektronik dan aplikasi apa saja yang cocok untuk masing-masing jenis.

Artikel ini akan membahas secara rinci Perbedaan Transistor TIP 41C dan 42C, termasuk spesifikasi teknis, karakteristik operasional, dan contoh aplikasi praktis. Dengan informasi ini, diharapkan Kalian dapat memilih komponen yang paling sesuai dengan kebutuhan proyek Kalian, memastikan kinerja optimal dan keKalianlan rangkaian elektronik yang Kalian buat.

Apa Itu Transistor TIP41C (NPN)?

TIP41C adalah jenis transistor yang sering digunakan dalam skema elektronika, seperti pada rangkaian amplifikasi dan switching.

Banyak orang mencari datasheet transistor TIP41C dan perbandingannya untuk memahami spesifikasi dan detail dari transistor tersebut.

Transistor TIP41C adalah jenis transistor NPN yang dikemas dalam format TO-220, yang mampu menangani banyak beban secara simultan (biasanya tidak melebihi 6 ampere).

Untuk mencegah kerusakan pada TIP41C, disarankan untuk tidak memberikan beban lebih dari 6 ampere dan 100 volt. Selain itu, penting untuk menyimpan transistor ini di tempat atau ruangan dengan suhu di atas -65 derajat Celsius.

Namun, meskipun jenis transistor NPN ini belum begitu populer, banyak orang yang mencari datasheet transistor TIP41C untuk mempelajari detail informasi tentang transistor ini.

APa Itu Transistor TIP42C (PNP)?

TIP42C adalah transistor daya jenis PNP yang juga memiliki tiga kaki, yaitu Kolektor, Basis, dan Emitor. Transistor ini juga memiliki kemampuan untuk menangani arus hingga sekitar 6 Ampere (Ic) dan tegangan kolektor-emitor (Vce) hingga sekitar 100V.

Baca juga:  Tutorial Cara Mengukur Transistor Paling Mudah Dilakukan

TIP42C umumnya digunakan bersama dengan TIP41C sebagai pasangan komplementer dalam aplikasi penguat daya dan rangkaian daya yang membutuhkan kemampuan penguat daya dengan arus dan tegangan yang tinggi.

Kedua transistor ini sangat berguna dalam aplikasi penguat daya karena kombinasi TIP41C (NPN) dan TIP42C (PNP) sebagai transistor pasangan komplementer memberikan penguatan daya yang lebih tinggi dan kinerja yang optimal. Dengan menggunakan pasangan komplementer ini, dapat dicapai keseimbangan yang baik antara arus masuk dan keluar, sehingga menghasilkan efisiensi yang baik dalam rangkaian daya.

Fungsi transistor tip41c

Transistor TIP41C, sebagai transistor daya tipe NPN, memiliki peran yang sangat vital dalam berbagai aplikasi di bidang elektronika. Berikut adalah beberapa fungsi utama dari transistor TIP41C:

  • Penguat Daya:
    TIP41C bertindak sebagai penguat daya utama. Dalam aplikasi ini, transistor memperkuat sinyal arus yang diterimanya melalui basisnya, sehingga menghasilkan arus yang lebih besar pada jalur kolektor-emitor. Fungsi ini memungkinkan transistor TIP41C untuk mengendalikan arus dan tegangan pada tingkat yang lebih tinggi dalam rangkaian daya.
  • Saklar Elektronik:
    TIP41C juga dapat digunakan sebagai saklar elektronik. Dalam mode saklar, transistor mengalihkan aliran arus pada jalur kolektor-emitor tergantung pada arus basis yang diterimanya. Ketika arus basis kecil (keadaan off), transistor dalam keadaan mati, sedangkan ketika arus basis cukup besar (keadaan on), transistor dalam keadaan menyala.
  • Regulator Tegangan:
    Transistor TIP41C dapat diaplikasikan dalam rangkaian regulator tegangan untuk menjaga tegangan keluaran tetap stabil. Dalam mode penguat, transistor mengontrol aliran arus pada rangkaian regulator tegangan, mempertahankan tegangan keluaran pada level yang diinginkan.
  • Sumber Arus:
    TIP41C berfungsi sebagai sumber arus yang stabil dalam berbagai aplikasi. Ini mencakup pengaturan arus pada rangkaian elektronika seperti lampu LED, motor, atau perangkat daya lainnya.
  • Driver Motor:
    Transistor TIP41C dapat berperan sebagai driver motor, mengendalikan arus yang disalurkan ke motor untuk mengatur kecepatan atau arah putaran.
  • Penguat Audio:
    Dalam konteks aplikasi audio, TIP41C dapat digunakan sebagai penguat daya pada rangkaian amplifier audio yang membutuhkan penguatan arus yang substansial untuk menghasilkan suara yang jernih dan kuat.

Dengan kemampuannya menangani arus dan tegangan yang tinggi, TIP41C menjadi pilihan yang cocok untuk berbagai aplikasi daya dan daya tinggi. Dengan kombinasi yang tepat dengan transistor pasangan komplementer seperti TIP42C (PNP), transistor TIP41C dapat membentuk rangkaian amplifier daya yang hKalianl dan efisien.

Cara Mengukur Transistor TIP 41C dan 42C serta Tkalian Kerusakannnya

Untuk melakukan pengukuran pada transistor, disarankan untuk menggunakan ohm meter dengan skala x 10 atau lebih baik lagi, menggunakan multi tester analog. Ini akan mempermudah penggunaan dan pemahaman terhadap ciri-ciri kerusakan transistor. Dengan memanfaatkan penunjuk jarum pada multi tester, proses pengukuran dapat dilakukan dengan lebih efektif seperti yang dijelaskan melalui gambar ilustrasi.

Baca juga:  Simbol Transistor Pada Rangkaian Elektronik yang Perlu Kalian Ketahui

1. Cara mengukur transistor TIP 41c

Mari kita lakukan pengujian pada transistor TIP41C, yang merupakan tipe transistor NPN. Ikuti langkah-langkah berikut untuk memastikan kondisinya:

Uji Basis dan Kolektor:

  • Pasang probe (kabel tester) hitam pada kaki basis (kaki 1).
  • Pastikan probe merah diarahkan ke kaki kolektor (kaki 2). Perhatikan jarum tester bergerak ke kanan, dan sisa nilai resistansi adalah sekitar 20-40 ohm, tergantung pada sensitivitas tester. Ini menunjukkan bahwa basis dan kolektor dalam kondisi normal.

Uji Basis dan Emitor:

  • Pindahkan probe merah ke kaki emitor, sementara probe hitam tetap di kaki basis (kaki 1).
  • Perhatikan jarum tester bergerak ke kanan, namun tidak penuh, dan tersisa sekitar 20-40 ohm. Ini menunjukkan bahwa hubungan antara basis dan emitor berada dalam keadaan baik.

Uji Kebocoran (Short Circuit):

  • Lakukan pengujian kebalikan.
  • Letakkan probe merah pada kaki basis (kaki 1).
  • Hubungkan probe hitam secara bergantian ke kaki kolektor dan emitor.
  • Jika jarum tester bergerak ke kanan penuh, itu menKaliankan transistor dalam keadaan jebol atau short. Dengan kata lain, kaki basis telah terhubung secara singkat dengan kaki emitor maupun kolektor.

Uji Kebocoran pada Kolektor dan Emitor:

  • Uji kemungkinan kebocoran antara kaki kolektor dan emitor.
  • Pada kondisi normal, jarum tester tidak akan bergerak saat probe merah dihubungkan ke kolektor dan probe hitam dihubungkan ke emitor, atau sebaliknya.
  • Jika terjadi pergerakan jarum ohm meter, ini menunjukkan adanya kebocoran atau transistor rusak.

Dengan langkah-langkah ini, Kalian dapat melakukan pengujian yang cermat untuk memastikan keadaan transistor TIP41C, memeriksa koneksi basis, kolektor, dan emitor, serta mendeteksi kemungkinan kebocoran.

2. Cara mengukur transistor TIP 42C

Untuk melakukan pengukuran pada transistor TIP42C, langkah-langkahnya dilakukan secara kebalikan dengan transistor TIP41C. Berikut adalah panduan langkah demi langkah:

Uji Kaki Basis:

  • Pertama, pasangkan probe (kabel tester) merah ke kaki basis (kaki 1).
  • Probe merah dihubungkan ke kaki kolektor dan kaki emitor secara bergantian.
  • Jika jarum tester bergerak ke kanan saat dihubungkan dengan kaki kolektor dan emitor, itu menKaliankan bahwa transistor masih dalam kondisi baik.

Deteksi Kerusakan pada Transistor TIP42C:

  • Pada transistor TIP42C, jika salah satu kaki (emitor/kolektor) tidak menunjukkan pergerakan jarum tester ketika dihubungkan, itu menKaliankan adanya putus pada transistor tersebut.
  • Contohnya, jika probe merah terhubung ke kaki basis (kaki 1) dan probe hitam dihubungkan ke kaki emitor, dan jarum tidak bergerak, itu menunjukkan kerusakan pada transistor TIP42C.
Baca juga:  Penggunaan Transistor Sebagai Penguat Yang Benar

Uji Kaki Basis dengan Probe Hitam:

  • Balikkan pengukuran dengan meletakkan probe hitam pada kaki basis.
  • Probe merah dihubungkan ke kaki kolektor dan kaki emitor secara bergantian.
  • Pastikan jarum tidak bergerak. Jika ada gerakan pada salah satu kaki, kemungkinan transistor TIP42C mengalami short.

Cek Kebocoran antara Kolektor dan Emitter:

  • Pastikan kaki kolektor dan emitor tidak terhubung sama sekali.
  • Uji dengan cara bolak-balik probe merah dan probe hitam antara emitor dan kolektor.
  • Jika jarum tester bergerak, ini menunjukkan adanya kebocoran atau kemungkinan transistor TIP42C rusak.

Pengukuran Lebih Lanjut dengan Multi Tester:

  • Kadang-kadang, kerusakan pada transistor tidak terdeteksi dengan mudah oleh multi tester biasa. Oleh karena itu, disarankan untuk menggunakan multi tester dengan batas minimum 1k ohm untuk memastikan deteksi yang lebih akurat.

Penting untuk melibatkan langkah-langkah ini secara cermat, karena keberhasilan dalam memahami kondisi transistor TIP41C/TIP42C sangat tergantung pada langkah-langkah pengukuran yang tepat dan teliti.

Penutup

Dalam dunia elektronika, pemilihan komponen yang tepat seringkali menjadi kunci keberhasilan sebuah proyek. Salah satu komponen yang sering digunakan adalah transistor. Dua transistor yang sering dibandingkan adalah TIP 41C dan 42C. Meskipun keduanya memiliki nama yang mirip, sebenarnya terdapat perbedaan yang signifikan di antara keduanya.

Transistor TIP 41C dan 42C sebenarnya adalah jenis yang berbeda dalam kategori yang sama. TIP 41C merupakan transistor NPN, sementara TIP 42C adalah transistor PNP. Perbedaan polaritas ini menjadi titik awal perbedaan lainnya antara keduanya.

Selain itu, perbedaan lainnya terletak pada karakteristik listrik keduanya. TIP 41C memiliki daya kolektor yang lebih tinggi daripada TIP 42C, membuatnya lebih cocok untuk aplikasi dengan arus besar. Namun, TIP 42C memiliki tegangan kolektor-emitor yang lebih tinggi, sehingga lebih cocok digunakan dalam aplikasi yang membutuhkan tegangan yang lebih tinggi.

Dalam pemilihan transistor, penting untuk memperhatikan kebutuhan spesifik dari proyek yang akan dijalankan. Memahami perbedaan antara TIP 41C dan 42C dapat membantu dalam mengambil keputusan yang tepat untuk aplikasi yang diinginkan. Dengan mempertimbangkan karakteristik dan spesifikasi keduanya, Kalian dapat memilih transistor yang paling sesuai dengan kebutuhan proyek Kalian. Demikianlah ulasan dari bengkeltv.id mengenai Perbedaan Transistor TIP 41C dan 42C, semoga informasi yang telah disampaikan dapat membantu kalian.
