Penggunaan Transistor Sebagai Penguat Yang Benar

Posted on

Bengkeltv.idPenggunaan Transistor Sebagai Penguat Yang Benar. Dalam dunia teknologi elektronika, penggunaan transistor sebagai penguat memiliki peran penting dalam meningkatkan kinerja sirkuit. Transistor, yang merupakan komponen semikonduktor, telah menjadi fondasi bagi berbagai perangkat elektronik modern. Keunggulan transistor sebagai penguat telah menjadikannya elemen utama dalam perancangan sirkuit elektronika yang efisien dan hKalianl.

Artikel ini akan menjelajahi secara mendalam tentang bagaimana penggunaan transistor sebagai penguat dapat memberikan kontribusi signifikan dalam meningkatkan daya, akurasi, dan efisiensi sirkuit. Dengan memahami prinsip kerja transistor serta potensi aplikasinya sebagai penguat, kita dapat merancang sistem elektronika yang lebih canggih dan responsif.

Pengertian Transistor

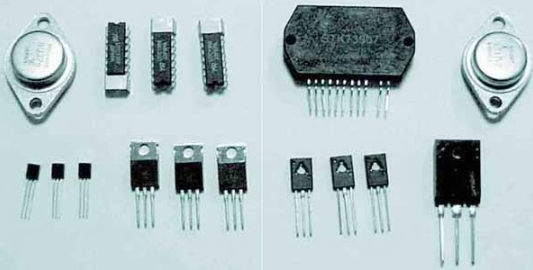

Transistor merupakan komponen elektronik semikonduktor yang memiliki tiga kaki atau pin elektroda, yaitu Basis (Dasar), Collector (Pengumpul), dan Emitter (Pemancar). Arus yang mengalir dari pin Collector (Pengumpul) ke Emitter (Pemancar) atau sebaliknya tergantung pada jenis transistor, sementara kaki Basis berfungsi untuk mengontrol aliran arus tersebut. Komponen elektronik ini memiliki berbagai fungsi, seperti penguat, stabilisasi tegangan, modulasi sinyal, serta berperan sebagai saklar yang dapat memutus dan menyambung (switching), dan memiliki banyak fungsi lainnya.

Asal usul kata “transistor” berasal dari gabungan kata “transfer” dan “resistor,” yang berarti pemindahan dan penghambatan. Dari pengertian ini, transistor dapat diartikan sebagai peralihan atau pemindahan bahan semikonduktor pada suhu tertentu. Transistor merupakan salah satu komponen semikonduktor yang paling umum digunakan dalam rangkaian elektronika, dan hampir semua perangkat elektronik, seperti televisi, komputer, ponsel, amplifier audio, power supply, pemutar audio, pemutar video, dan lainnya, menggunakan transistor dengan berbagai fungsi dan kebutuhannya.

Transistor dibuat dari bahan semikonduktor seperti silikon, germanium, atau galium arsenide. Meskipun silikon pada dasarnya bersifat sebagai isolator atau tidak dapat menghantarkan listrik, dengan menggunakan teknologi semikonduktor dan proses doping, di mana material tambahan seperti arsenik dengan dosis kecil ditambahkan, silikon dapat menghantarkan listrik dalam kondisi tertentu. Setelah proses doping, silikon tersebut dapat dibungkus dengan plastik atau logam, atau bahkan membentuk Integrated Circuit (IC).

Baca juga:  Simbol Transistor Pada Rangkaian Elektronik yang Perlu Kalian Ketahui

Jenis-Jenis Penguat Transistor

1. Penguat Common Base

Penggunaan Transistor Sebagai Penguat

Penguat Common Base adalah jenis penguat yang terutama dirancang untuk meningkatkan tegangan. Pada penguat ini, transistor memiliki kaki Basis (B) yang di-ground, sedangkan tegangan input dihubungkan melalui kaki Emitter dan tegangan output diambil dari kaki Collector.

Berikut adalah ciri khas Penguat Common Base:

  • Umumnya digunakan sebagai penguat frekuensi tinggi pada jalur VHF dan UHF.
  • Menunjukkan isolasi tinggi dari output ke input, mengurangi efek umpan balik.
  • Berfungsi sebagai buffer atau penyangga.
  • Memiliki impedansi input yang relatif tinggi, menjadikannya cocok untuk penguatan sinyal kecil (pre-amplifier).

2. Penguat Common Collector

Penggunaan Transistor Sebagai Penguat

Penguat Common Collector adalah jenis penguat yang khusus dirancang untuk meningkatkan arus. Pada penguat ini, transistor memiliki kaki Collector yang di-ground, sehingga arus input dimasukkan melalui kaki Base (B) atau basis, dan arus output dapat diambil dari kaki Emitter pada transistor.

Berikut adalah ciri khas dari Penguat Common Collector:

  • Memiliki penguatan arus yang setara dengan HFE (hFE) transistor.
  • Sinyal output memiliki fase yang sama dengan sinyal input (tidak membalik fasa seperti pada Common Emitter).
  • Cocok digunakan sebagai penguat penyangga (buffer) karena memiliki impedansi input yang tinggi dan impedansi output yang rendah.
  • Memiliki penguatan tegangan yang setara dengan 1.

3. Penguat Common Emmitter

Penggunaan Transistor Sebagai Penguat

Penguat Common Emitter adalah jenis penguat yang menggunakan transistor dan memiliki karakteristik sebagai penguat tegangan. Pada penguat Common Emitter, kaki Emitter-nya di-ground, lalu tegangan input dimasukkan melalui kaki Base, dan tegangan output diambil dari kaki Collector pada transistor.

Berikut adalah karakteristik dari Penguat Common Emitter:

  • Menunjukkan stabilitas penguatan yang rendah karena dipengaruhi oleh kestabilan suhu dan bias (polarisasi) transistor.
  • Rentan terhadap kemungkinan osilasi karena adanya umpan balik positif, sehingga sering dipasang umpan balik negatif untuk mencegahnya.
  • Sinyal output berbalik fase 180 derajat terhadap sinyal input.
  • Umumnya digunakan pada penguat frekuensi rendah, khususnya pada sinyal audio.

Jenis Transistor Berdasarkan Titik Kerjanya

Transistor adalah komponen elektronika yang memiliki peran penting dalam pengaturan arus listrik. Jenis-jenis transistor dapat dibedakan berdasarkan titik kerjanya, yang merujuk pada kondisi operasional di mana transistor tersebut bekerja. Ada tiga jenis transistor utama berdasarkan titik kerjanya, yaitu transistor tipe NPN (Negative-Positive-Negative), PNP (Positive-Negative-Positive), dan FET (Field-Effect Transistor). Mari kita bahas lebih rinci:

Baca juga:  Panduan Menyeluruh : Contoh Cara Menghitung Nilai Resistor dengan Mudah

1. Penguat Kelas A

Penggunaan Transistor Sebagai Penguat
Penguat kelas A adalah jenis penguat yang memiliki titik kerja efektif setengah dari tegangan VCC (tegangan catu daya) penguat. Agar dapat beroperasi, penguat kelas A membutuhkan bias awal yang menjaga transistor dalam kondisi siap menerima sinyal. Oleh karena itu, meskipun memiliki efisiensi yang lebih rendah, penguat kelas A mampu menghasilkan tingkat distorsi (cacat sinyal) yang lebih kecil.

Sistem bias yang umum digunakan pada penguat kelas A melibatkan sistem bias pembagi tegangan dan sistem bias umpan balik kolektor. Dengan mengukur tegangan bias dengan tepat, transistor dapat ditempatkan pada titik kerja yang sesuai, yaitu setengah dari tegangan VCC penguat. Penguat kelas A sangat cocok digunakan sebagai penguat awal (pre-amplifier) karena mampu menghasilkan distorsi yang rendah.

2. Penguat Kelas B

Penggunaan Transistor Sebagai Penguat
Penguat kelas B adalah jenis penguat yang beroperasi berdasarkan tegangan bias dari sinyal input yang diterima. Titik kerja penguat kelas B terletak pada titik cut-off transistor. Ketika tidak ada sinyal input, penguat kelas B berada dalam kondisi mati (OFF) dan baru aktif ketika ada sinyal input dengan level di atas 0.6 Volt (batas tegangan bias transistor).

Keunggulan penguat kelas B terletak pada efisiensinya yang tinggi karena hanya aktif saat ada sinyal input. Namun, karena adanya batasan tegangan 0.6 Volt, penguat kelas B tidak berfungsi jika level sinyal input berada di bawah 0.6 Volt. Hal ini mengakibatkan distorsi yang dikenal sebagai distorsi crossover, yakni cacat pada persimpangan sinyal sinus pada bagian atas dan bagian bawah.

Penguat kelas B sangat cocok digunakan sebagai penguat akhir sinyal audio karena beroperasi pada level tegangan yang relatif tinggi (di atas 1 Volt). Dalam aplikasinya, penguat kelas B menggunakan sistem konfigurasi push-pull yang melibatkan dua transistor.

3. Penguat kelas AB

Penggunaan Transistor Sebagai Penguat
Penguat kelas AB adalah gabungan dari penguat kelas A dan penguat kelas B. Penguat kelas AB diperoleh dengan menyesuaikan sedikit titik kerja transistor agar distorsi crossover dapat diminimalkan. Titik kerja transistor tidak lagi tepat berada pada garis cut-off, melainkan sedikit di atasnya.

Baca juga:  Persamaan Transistor D882 : Penjelasan Secara Lengkap

Penguat kelas AB mewakili suatu kompromi antara efisiensi dan kualitas fidelitas penguat. Dalam penggunaannya, penguat kelas AB sering menjadi pilihan yang populer sebagai penguat audio.

4. Penguat kelas C

Penggunaan Transistor Sebagai Penguat
Penguat kelas C memiliki kesamaan dengan penguat kelas B, yaitu titik kerjanya terletak di daerah cut-off transistor. Namun, perbedaannya adalah bahwa penguat kelas C hanya membutuhkan satu transistor untuk berfungsi secara normal, berbeda dengan kelas B yang menggunakan dua transistor (dalam sistem push-pull). Penguat kelas C dirancang khusus untuk meningkatkan sinyal pada satu sisi atau bahkan hanya pada puncak-puncak sinyal.

Penguat kelas C tidak memerlukan tingkat fidelitas yang tinggi; yang dibutuhkan lebih fokus pada frekuensi kerja sinyal sehingga bentuk sinyal tidak menjadi perhatian utama. Penguat kelas C banyak digunakan dalam penguat frekuensi tinggi. Pada penguat kelas C, seringkali rangkaian resonator LC ditambahkan untuk membantu kinerja penguat. Meskipun penguat kelas C memiliki efisiensi yang tinggi, bahkan mencapai 100%, namun tingkat fidelitasnya relatif rendah.

Penutup

Dengan demikian, dapat disimpulkan bahwa penggunaan transistor sebagai penguat memiliki peran yang sangat penting dalam perkembangan teknologi elektronika. Transistor mampu mengatasi keterbatasan tabung vakum dan memberikan efisiensi yang lebih baik dalam penguatan sinyal.

Keberhasilan transistor sebagai penguat telah membuka pintu bagi inovasi dan kemajuan dalam berbagai bidang, seperti komunikasi, komputasi, dan industri. Seiring dengan terus berkembangnya teknologi, penggunaan transistor sebagai penguat diyakini akan terus menjadi fondasi utama dalam mendukung sistem elektronika modern.
Oleh karena itu, pemahaman mendalam tentang karakteristik dan aplikasi transistor sangatlah penting bagi para penggiat teknologi dan ilmu elektronika. Dengan terus menggali potensi transistor, diharapkan dapat membawa kita menuju era teknologi yang lebih canggih dan efisien. Semoga informasi dari bengkeltv.id mengenai Penggunaan Transistor Sebagai Penguat ini bermanfaat untuk Kalian.
