Persamaan Transistor TIP41C Lengkap dengan Datasheetnya

Posted on

Bengkeltv.idPersamaan Transistor TIP41C Lengkap dengan Datasheetnya. Dalam ranah elektronika, pencarian akan komponen yang Kalianl dan efisien merupakan tantangan yang tak terhindarkan. Salah satu komponen yang sering menjadi fokus perhatian adalah transistor. Transistor TIP41C adalah salah satu yang sering disorot dalam dunia elektronika. Dengan karakteristik uniknya, transistor ini menjanjikan kinerja yang hKalianl dalam berbagai aplikasi.

Namun, sebelum kita memahami kedalaman dari transistor ini, penting untuk menggali lebih dalam tentang apa yang sebenarnya dimaksud dengan “Persamaan Transistor TIP41C” dan bagaimana persamaan tersebut memengaruhi kinerja dan aplikasi dalam berbagai rangkaian elektronika.

Dalam artikel ini, kita akan menjelajahi segala hal tentang persamaan transistor TIP41C, dari pemahaman dasar tentang transistor hingga aplikasi praktisnya dalam berbagai rangkaian elektronika. mari kita telusuri bersama-sama dan temukan keajaiban di balik transistor yang serbaguna ini.

Mengenal Transistor TIP41C

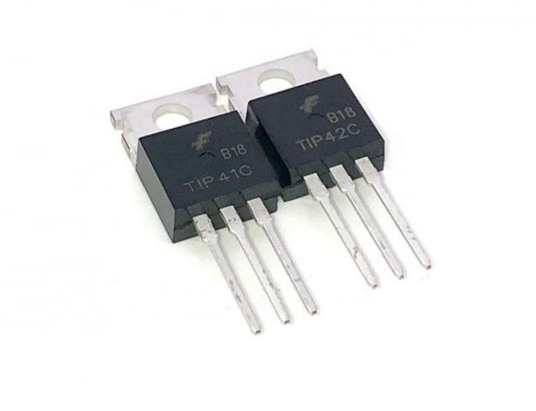

Persamaan Transistor TIP41C

Transistor TIP41C sering dijumpai dalam skema elektronika, terutama pada rangkaian amplifikasi dan switching. Banyak yang mencari datasheet Transistor TIP41C serta perbandingannya, untuk memahami spesifikasi dan detailnya.

TIP41C adalah jenis Transistor NPN yang dikemas dalam format TO-220. Transistor ini mampu menangani banyak beban secara simultan, biasanya hingga tidak melebihi 6mA.

Agar TIP41C tidak mudah rusak, disarankan untuk tidak memberikan beban lebih dari 6mA dan 100V. Penting juga untuk menyimpannya di tempat dengan suhu di atas -65 derajat Celcius.

Meski demikian, jenis Transistor NPN ini masih belum begitu populer. Sehingga, banyak yang mencari datasheet Transistor TIP41C untuk mempelajari detail informasinya lebih lanjut.

Fungsi Transistor TIP41C

Transistor TIP41C, sebagai transistor daya tipe NPN, memiliki peran yang sangat penting dalam berbagai aplikasi di bidang elektronika. Berikut adalah beberapa fungsi utama dari transistor TIP41C:

  • Penguat Daya:
    Transistor TIP41C berfungsi sebagai penguat daya utama. Dalam aplikasi penguat daya, transistor ini memperkuat sinyal arus yang diterimanya melalui basis, menghasilkan arus yang lebih besar pada jalur kolektor-emitor. Fungsi ini memungkinkan transistor TIP41C untuk mengendalikan arus dan tegangan pada tingkat yang lebih tinggi dalam rangkaian daya.
  • Switching:
    TIP41C juga dapat beroperasi sebagai saklar elektronik. Dalam mode saklar, transistor ini mengalihkan aliran arus pada jalur kolektor-emitor tergantung pada arus basis yang diterimanya. Ketika arus basis kecil (keadaan off), transistor berada dalam kondisi mati, sedangkan ketika arus basis cukup besar (keadaan on), transistor berada dalam kondisi menyala.
  • Regulator Tegangan:
    Transistor TIP41C dapat diaplikasikan dalam rangkaian regulator tegangan untuk menjaga tegangan keluaran tetap stabil. Dalam mode penguat, transistor ini mengontrol aliran arus pada rangkaian regulator tegangan, mempertahankan tegangan keluaran pada level yang diinginkan.
  • Sumber Arus:
    TIP41C mampu berfungsi sebagai sumber arus yang stabil dalam berbagai aplikasi. Ini mencakup pengaturan arus pada rangkaian elektronika seperti lampu LED, motor, atau perangkat daya lainnya.
  • Driver Motor:
    Transistor TIP41C dapat digunakan sebagai driver motor, mengendalikan arus yang disuplai ke motor untuk mengatur kecepatan atau arah putaran.
  • Amplifier Audio:
    Dalam konteks aplikasi audio, TIP41C dapat digunakan sebagai penguat daya pada rangkaian amplifier audio yang membutuhkan penguatan arus yang substansial untuk menghasilkan suara yang jernih dan kuat.
Baca juga:  Pahami, Penyebab Ampli Transistor Final Cepat Panas Disini

Dengan kemampuannya menangani arus dan tegangan yang tinggi, TIP41C menjadi pilihan yang cocok untuk berbagai aplikasi daya dan daya tinggi. Dengan kombinasi yang sesuai dengan transistor pasangan komplementer seperti TIP42C (PNP), transistor TIP41C dapat membentuk rangkaian amplifier daya yang hKalianl dan efisien.

Data Kaki/Pin Transistor TIP41C

Simbol dan susunan kaki transistor tipe TIP41C dapat dilihat pada gambar di bawah ini:

Persamaan Transistor TIP41C

Nomor PinNama Pin
1Basis
2Kolektor
3Emitor

Spesifikasi dan Datasheet Transistor TIP41C

Seperti yang telah diuraikan sebelumnya, pemahaman terhadap lembar data transistor TIP41C sangatlah krusial. Hal ini menjadi lebih penting terutama bagi Kalian yang ingin memahami spesifikasi dan detailnya secara lebih mendalam, terutama jika transistor ini akan digunakan untuk keperluan servis di masa mendatang.

Sebelum memahami persamaan transistor TIP41C, berikut ini kami telah merangkum informasi tentang lembar data dari jenis transistor ini.

JenisNPN
Arus kolektor max.6:00 AM
Tegangan kolektor – emitor (Vce)100 V
Tegangan basis – kolektor (Vbc)100 V
Tegangan basis – emitor (Vb)5 V
Disisipasi kolektor max.65 W
Frek. transisi max.3 MHz
Tingkat penguatan15 – 75
Suhu kerja-65 – 150° C

Persamaan Transistor TIP41C

Transistor TIP41C memiliki beberapa alternatif transistor lain yang perlu Kalian ketahui.

Berikut adalah beberapa jenis transistor yang serupa dengan TIP41C:

  • 2SC4164M
  • 2SC4164N
  • 2SD1027
  • 2SD1123
  • 2SD1894
  • 2SD1895
  • 2SD2639
  • 3DD13005F8-1
  • 3DD13005F9-1
  • 3DD13005_F8-1
  • 3DD13005_F9-1
  • 3DD13007B8
  • 3DD13007X1
  • 3DD13007Y8
  • 3DD13007_B8
  • 3DD13007_X1
  • 3DD13007_Y8
  • 3DD13009A8
  • 3DD13009C8
  • 3DD13009_A8

Kemiripan transistor ini memberikan opsi alternatif dalam memilih transistor yang sesuai dengan kebutuhan Kalian.

Jika transistor TIP41C tidak tersedia, Kalian dapat mencoba salah satu dari transistor dengan kesamaan tersebut.

Ciri-Ciri Transistor TIP41C

Dengan daftar persamaan TIP41C yang telah disebutkan di atas, Kalian dapat memanfaatkannya sebagai opsi penggantian saat melakukan perbaikan pada transistor jenis ini. Selain itu, penting juga untuk memahami fitur-fitur dari transistor tipe ini.

Baca juga:  Cara Menguji MOSFET (Metal Oxide Field Effect Transistor) dengan Multimeter : Mudah Dilakukan

Karakteristik dari transistor ini mungkin mirip dengan jenis transistor lainnya. Terutama bagi yang baru pertama kali melihatnya, mungkin akan sulit untuk membedakannya. Berikut adalah beberapa fitur dari transistor tipe ini:

  • Transistor dikemas dalam bentuk 2N5401 TO-220.
  • Jenis transistor adalah NPN.
  • Tegangan maksimum pada kolektor dan emitor adalah 100V.
  • Arus maksimum yang dapat dialirkan melalui kolektor adalah 6A atau 600mA.
  • Tegangan maksimum pada emitor dan basis adalah 5V.
  • Daya maksimum yang dapat disipasikan oleh kolektor adalah 65 watt.
  • Rentang penguatan arus DC adalah 15-75.
  • Frekuensi transisi maksimal adalah 3MHz.

Penggunaan Transistor TIP41C

Transistor TIP41C dapat digunakan dalam berbagai rangkaian elektronika sebagai penguat atau saklar. Sebagai saklar, transistor ini mampu menangani beban maksimum hingga 6 A, sehingga cocok untuk aplikasi seperti sirkuit relay motor dc atau lampu dimmer.

Untuk mencapai arus maksimum pada kolektor transistor, transistor harus diatur dalam kondisi saturasi penuh. Ini dapat dicapai dengan menerapkan tegangan maksimum pada kaki basis-emitor. Dalam kondisi ini, kolektor-emitor dalam konfigurasi tertutup sepenuhnya, memungkinkan aliran arus kolektor mencapai nilai maksimum.

Selain itu, transistor TIP41C juga dapat digunakan dalam berbagai jenis rangkaian penguat audio, seperti amplifier lapangan dengan desain konfigurasi sistem penguat OCL atau BTL.

Penting untuk selalu memperhatikan perhitungan beban arus maksimum yang dapat ditangani oleh transistor ini untuk menghindari kerusakan. Penggunaan pendingin aluminium dengan sirip juga direkomendasikan untuk meningkatkan pembuangan panas dari transistor.

Setelah memahami Persamaan Transistor TIP41C, berikut beberapa contoh penggunaan lain dari transistor TIP41C:

  • Sirkuit penguat audio
  • Driver relay daya tinggi
  • Pengendalian kecepatan motor
  • Rangkaian dimmer dc

Konfigurasi Tips Penggunaan Transistor TIP41C

Untuk memastikan transistor TIP41C beroperasi secara optimal dan tahan lama, ada beberapa panduan yang perlu diperhatikan:

  • Pemasangan Sesuai Pinout:
    Pastikan transistor TIP41C dipasang dengan benar sesuai dengan pinout atau susunan pin. Kesalahan dalam pemasangan dapat menyebabkan kerusakan pada transistor dan menyebabkan gangguan pada rangkaian.
  • Menghormati Batasan Spesifikasi:
    Transistor TIP41C memiliki spesifikasi tertentu seperti tegangan maksimum dan arus maksimum. Penting untuk tidak melebihi nilai-nilai ini agar transistor tidak rusak dan rangkaian tetap berfungsi dengan baik.
  • Penggunaan Pendingin yang Memadai:
    Transistor dapat menghasilkan panas saat beroperasi. Oleh karena itu, pastikan transistor dipasang pada pendingin yang memadai untuk mencegah kenaikan suhu yang berlebihan. Panas berlebih dapat merusak transistor dan mengurangi umur pakainya.
  • Pemilihan Resistor Basis yang Tepat:
    Untuk mengendalikan arus basis pada transistor, pastikan memilih resistor basis yang sesuai. Ini penting untuk menjaga stabilitas dan keKalianlan operasi transistor.
  • Penerapan Sirkuit Proteksi:
    Saat transistor digunakan dalam rangkaian daya, sirkuit proteksi menjadi penting. Misalnya, dioda zener dapat digunakan untuk melindungi transistor dari lonjakan tegangan yang berlebihan.
  • Perhatikan Polaritas Transistor:
    Saat memasang transistor dalam rangkaian, sangat penting untuk memperhatikan polaritasnya. Pemasangan yang salah dapat merusak transistor dan komponen lainnya.
Baca juga:  Tiga Jenis Konfigurasi Transistor Bipolar : Panduan Lengkap untuk Pemula

Memanfaatkan Datasheet sebagai Referensi Utama: Datasheet transistor TIP41C memberikan informasi rinci tentang karakteristik, parameter, dan kondisi operasional transistor. Dengan mempelajari dan memahami datasheet ini, kita dapat memanfaatkan transistor dengan lebih baik dan efektif.

Ingatlah, setiap langkah penggunaan komponen elektronik harus dilakukan dengan hati-hati dan perencanaan yang baik agar hasil yang diperoleh optimal dan aman.

Penutup

Dalam dunia elektronika, penemuan dan pemahaman tentang Persamaan Transistor TIP41C telah membawa dampak yang signifikan. Transistor jenis ini telah menjadi elemen penting dalam banyak aplikasi, mulai dari rangkaian daya hingga pengaturan sinyal. Dengan karakteristiknya yang unggul, seperti daya yang tinggi dan ketahanan yang baik terhadap suhu tinggi, TIP41C telah menjadi pilihan utama bagi para perancang sistem elektronik.

Pemahaman yang mendalam tentang persamaan transistor ini memungkinkan pengembangan perangkat yang lebih efisien dan Kalianl. Dengan memanfaatkan persamaan ini, para insinyur dapat merancang rangkaian yang tepat sesuai dengan kebutuhan spesifik mereka, baik dalam aplikasi industri maupun konsumen.

Seiring dengan terus berkembangnya teknologi, persamaan transistor TIP41C akan terus menjadi fokus penelitian dan pengembangan. Diharapkan bahwa dengan memahami karakteristik dan persamaan transistor ini, akan tercipta inovasi baru yang membawa manfaat yang lebih besar bagi masyarakat secara keseluruhan.

Dengan demikian, Persamaan Transistor TIP41C tidak hanya merupakan bagian penting dari sejarah elektronika, tetapi juga menjadi lKaliansan untuk terus maju ke masa depan yang penuh potensi dalam dunia teknologi. Demikianlah ulasan dari bengkeltv.id mengenai Persamaan Transistor TIP41C, semoga informasi yang telah disampaikan dapat membantu kalian.
