Pengertian Wattmeter : Mengukur Kekuatan Daya dengan Presisi

Posted on

Bengkeltv.id – √ Pengertian Wattmeter : Mengukur Kekuatan Daya dengan Presisi. Wattmeter, sebagai alat pengukur dalam ranah ketenagalistrikan, memegang peran yang sangat vital dalam menjaga efisiensi dan pengelolaan energi yang baik. Kemampuannya untuk mengukur daya listrik dengan akurasi tinggi membuatnya menjadi instrumen yang tidak dapat diabaikan dalam mengamati serta menganalisis konsumsi energi pada suatu sistem listrik.

Penting untuk memahami bahwa daya listrik adalah parameter kritis dalam menilai kinerja suatu sistem atau perangkat listrik. Wattmeter hadir sebagai solusi yang efektif untuk mengukur daya ini, membantu pengguna dalam memantau seberapa efisien energi yang digunakan atau dihasilkan dalam suatu konteks.

Fungsi utama wattmeter melibatkan pengukuran daya aktif (watt) pada sebuah rangkaian listrik. Hal ini memungkinkan pengguna untuk mengetahui berapa daya yang digunakan atau dihasilkan oleh perangkat atau sistem tertentu. Penggunaan wattmeter juga penting dalam mendeteksi dan mencegah pemborosan energi, membantu pengguna untuk mengoptimalkan penggunaan daya listrik.

Dalam artikel ini, kita akan membahas secara mendalam tentang pengertian wattmeter, melibatkan pemahaman konsep dasar, prinsip kerja, dan berbagai jenis wattmeter yang tersedia. Selain itu, kita juga akan menjelajahi fungsi utama wattmeter dalam industri, rumah tangga, dan sektor-sektor lainnya yang membutuhkan pemantauan energi yang efisien.

Pengertian Wattmeter

Watt Meter adalah perangkat pengukur daya listrik yang menggabungkan dua alat ukur utama, yaitu Volt Meter dan Amperemeter. Perangkat ini terdiri dari dua jenis kumparan, yaitu kumparan tetap untuk mengukur arus dan kumparan putar untuk mengukur tegangan.

Dalam hal pemasangan, kumparan tetap dipasang secara seri, sementara kumparan putar dipasang secara paralel. Pemasangan ini memungkinkan Watt Meter untuk mengukur daya listrik dengan akurat, karena mengambil nilai tegangan dan arus secara bersamaan.

Dibandingkan dengan empat jenis lainnya, Watt Meter menjadi pilihan yang paling banyak digunakan. Hal ini dikarenakan perangkat ini tergolong lebih praktis dengan proses pengukuran yang tidak memerlukan waktu lama. Kelebihan ini membuat Watt Meter menjadi alat yang efisien dan efektif dalam pengukuran daya listrik.

Penggunaan Watt Meter sangat penting dalam berbagai aplikasi, baik di rumah tangga maupun industri, karena dapat memberikan informasi yang akurat mengenai konsumsi daya suatu peralatan atau sistem. Dengan demikian, Watt Meter menjadi alat yang sangat berperan dalam pengelolaan dan penghematan energi.

Baca juga:  √ Pengertian Project Control : Tugas dan Tanggung Jawabnya

Fungsi Wattmeter

Alat ini dirancang untuk mengevaluasi parameter listrik, mulai dari arus, resistansi, hingga potensial listrik dengan satuan dalam “watt”. Oleh karena itu, alat ini disebut sebagai Watt Meter.

Watt Meter dapat digunakan untuk mengukur arus listrik searah atau bolak-balik menggunakan rumus-rumus berikut. Untuk arus searah:

P=V

I = I2

R = V2/R

V mengindikasikan tegangan pada beban, I merepresentasikan arus pada beban, dan R adalah resistansi pada beban. Untuk arus bolak-balik, rumus yang digunakan adalah p = v i.

Prinsip Kerja Wattmeter

Prinsip kerja wattmeter didasarkan pada interaksi antara arus listrik dan medan magnet, menggunakan kumparan arus dan tegangan. Setiap wattmeter memiliki dua kumparan utama: kumparan arus dan kumparan tegangan. Kumparan arus menciptakan medan magnet sebanding dengan besar arus yang mengalir melaluinya. Medan magnet yang dihasilkan oleh kumparan arus bersifat konstan dan semakin besar arus yang mengalir, semakin besar pula medan magnet yang dihasilkan.

Kumparan tegangan pada wattmeter menciptakan medan magnet sebanding dengan besar tegangan yang diterapkan padanya. Namun, medan magnet dari kumparan tegangan cenderung tetap konstan. Kedua medan magnet ini saling berinteraksi dan menciptakan gaya Lorentz.

Gaya Lorentz adalah gaya yang bekerja pada suatu benda bermuatan yang bergerak dalam medan magnet. Dalam konteks wattmeter, gaya Lorentz ini bekerja pada kumparan arus. Ketika arus listrik mengalir melalui kumparan arus, medan magnet yang dihasilkan oleh kumparan ini menyebabkan gaya Lorentz yang mendorong kumparan tersebut bergerak.

Gerakan kumparan arus inilah yang pada akhirnya menyebabkan pergerakan jarum pada wattmeter. Jarum ini akan bergerak ke arah tertentu, menunjukkan hasil pengukuran daya listrik. Semakin besar arus dan tegangan yang mengalir, semakin besar pula gaya Lorentz yang bekerja pada kumparan arus, sehingga hasil pengukuran pada wattmeter menjadi lebih besar.

Dengan demikian, prinsip kerja wattmeter didasarkan pada prinsip gaya Lorentz yang menyebabkan gerakan kumparan arus dan menghasilkan pengukuran daya listrik yang akurat.

Jenis jenis Wattmeter

Seperti halnya keempat alat pengukur daya listrik lainnya, Watt Meter juga tergolong dalam dua jenis utama, yakni digital dan analog, dengan penjelasan masing-masing sebagai berikut:

1. Watt Meter Digital

Watt Meter digital, atau juga dikenal sebagai perangkat elektronik, secara umum mampu menghasilkan sampel arus dan tegangan beberapa ribu kali dalam satu detik.

Dengan mengalikan nilai rata-rata tegangan ini dengan arus yang mengalir melalui perangkat, kita dapat menghasilkan “daya murni (True Power)”. Selanjutnya, jika daya murni ini dibagi dengan VA (volt-ampere) yang sebenarnya, maka akan diperoleh “Power Factor”.

Baca juga:  Pengertian Top Manager : Tugas dan Fungsinya

Untuk dapat menghitung arus dan tegangan RMS, daya (watt), kilowatt-hours (kWh), serta power factor, perangkat ini memerlukan penggunaan nilai sampel. Pada model perangkat dalam kelas sederhana, informasi tersebut akan ditampilkan di layar display LCD.

Sementara itu, untuk jenis perangkat dengan kelas yang lebih tinggi, informasi yang tercatat dapat disimpan dan bahkan dikirimkan ke lokasi pusat atau peralatan lapangan lainnya.

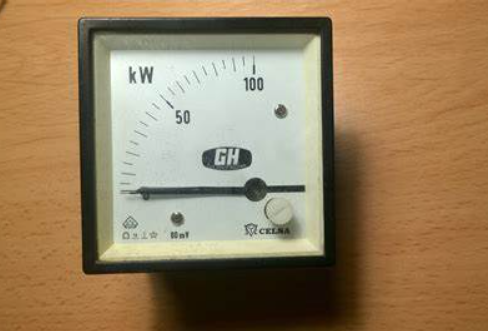

2. Watt Meter Analog

Apabila menggunakan versi analog, pengguna diharuskan untuk secara manual membaca hasil pengukuran yang ditunjukkan oleh jarum. Berbeda dengan versi digital, di mana hasil pengukuran secara otomatis ditampilkan dan lebih mudah dibaca.

Selain itu, untuk model analog, terdapat variasi jenis yang perlu dijelaskan secara lebih rinci, seperti berikut:

3. Watt Meter Elektrodinamometer

Dikenal juga sebagai Watt Meter Elektrodinamik, perangkat ini memiliki konstruksi dan desain yang cukup mirip dengan alat ukur daya seperti Volt Meter dan Amperemeter yang berjenis analog.

Watt Meter ini dilengkapi dengan dua buah kumparan yang terhubung ke dalam sirkuit yang berbeda pada bagian pengukuran daya.

Kumparan tetap tetap terhubung secara seri dalam rangkaian, sementara kumparan bergerak dihubungkan ke tegangan dan akan membawa arus yang sebanding dengan tegangan tersebut.

Selanjutnya, bagian kumparan yang bergerak juga dihubungkan dengan resistansi non-induktif dalam model seri, dengan tujuan untuk membatasi arus.

Konstruksi ini akhirnya menghasilkan arus yang sebanding dengan tegangan, sehingga output akhirnya adalah kumparan tegangan atau kumparan tekanan.

4. Watt Meter Induksi

Jenis Watt Meter ini sangat berbeda dari jenis lainnya karena hanya dapat digunakan dalam pasokan listrik bolak-balik.

Keunggulan utama dari Watt Meter ini meliputi skala yang lebih jelas, peredam yang berkualitas tinggi, dan ketahanannya terhadap pengaruh medan luar.

Selain tiga kelebihan tersebut, alat ini juga memiliki keunggulan lain yaitu ketahanan terhadap kesalahan yang biasanya timbul akibat perubahan frekuensi. Namun, kekurangannya adalah rentan terhadap kesalahan jika terpengaruh oleh perubahan suhu yang dapat memengaruhi lintasan arus eddy.

Instrumen yang terdapat pada Watt Meter jenis ini melibatkan kumparan tegangan dan arus. Kedua arus tersebut dikalikan dengan kopel sehingga hasilnya berbanding lurus dengan perkalian arus dan tegangan.

5. Watt Meter Thermocouple

Watt Meter analog jenis ini beroperasi berdasarkan prinsip kerja gaya listrik termos. Perangkat ini umumnya digunakan untuk mengukur daya listrik pada skala yang lebih kecil, seperti dalam frekuensi audio.

Secara keseluruhan, Watt Meter merupakan perangkat pengukur daya listrik yang terbagi menjadi dua jenis utama, yaitu digital dan analog. Di dalam kategori analog, terdapat tiga model yang berbeda.

Baca juga:  Apa itu Scaffolding? Pengertian dan Jenis-Jenisnya

Cara Menggunakan Wattmeter

Setelah memahami pengertian Wattmeter, langkah selanjutnya adalah memahami cara penggunaannya. Penggunaan Wattmeter sebenarnya tidak terlalu rumit, namun perlu diperhatikan agar menghindari cedera atau kesalahan dalam pengukuran. Berikut adalah beberapa langkah sederhana yang perlu diikuti:

  • Pastikan Alat dan Wattmeter Dalam Kondisi Baik
    Sebelum memulai pengukuran, pastikan bahwa perangkat yang akan diukur dan Wattmeter berada dalam kondisi baik. Periksa adanya kerusakan atau masalah lain yang dapat mempengaruhi akurasi pengukuran atau bahkan menimbulkan risiko keamanan.
  • Persiapkan Koneksi
    Wattmeter umumnya memiliki dua kabel, satu untuk fase (sering disebut sebagai “live” atau “hot”) dan satu untuk netral. Pastikan untuk mengenali kabel masing-masing. Hubungkan kabel fase Wattmeter ke terminal fase perangkat yang akan diukur dan kabel netral ke terminal netral.
  • Pasang Wattmeter
    Pasang Wattmeter pada sumber listrik dan perangkat yang akan diukur. Pastikan semua koneksi terpasang dengan aman dan stabil sebelum melanjutkan.
  • Nyalakan Perangkat
    Nyalakan perangkat yang akan diukur. Amati perubahan pembacaan pada layar Wattmeter sesuai dengan penggunaan daya oleh perangkat tersebut.
  • Baca Hasil
    Perhatikan layar Wattmeter untuk mengetahui seberapa besar daya (watt) yang digunakan oleh perangkat. Catat angka tersebut jika diperlukan, terutama jika ingin membuat catatan atau melakukan perhitungan tertentu.
  • Matikan Perangkat dan Lepaskan Wattmeter
    Setelah selesai dengan pengukuran, matikan perangkat yang diukur dan lepaskan Wattmeter dengan hati-hati. Pastikan untuk mematikan sumber daya dan melepaskan semua kabel dengan aman.

Dengan mengikuti langkah-langkah di atas, pengguna dapat menggunakan Wattmeter dengan aman dan efektif untuk mengukur penggunaan daya pada perangkat listrik.

Penutup

Dalam kesimpulan, dapat disimpulkan bahwa wattmeter adalah alat yang sangat penting dalam mengukur daya listrik yang digunakan oleh suatu perangkat atau sistem. Dengan memahami pengertian wattmeter, kita dapat mengoptimalkan penggunaan energi dan meningkatkan efisiensi dalam konsumsi listrik.

Penting untuk selalu memahami cara kerja wattmeter dan bagaimana menginterpretasikan hasil pengukuran untuk mengambil keputusan yang tepat dalam manajemen energi. Dengan demikian, penggunaan wattmeter bukan hanya sekadar mengukur daya, tetapi juga menjadi kunci untuk mengarahkan langkah-langkah menuju pemakaian energi yang lebih efisien dan berkelanjutan. Demikian ulasan dari bengkeltv.id mengenai Pengertian Wattmeter. Semoga bermanfaat untuk Kalian.
