Cooling Tower : Pengertian, Jenis dan Cara Kerja Secara Lengkap

Posted on

Bengkeltv.idCooling Tower : Pengertian, Jenis dan Cara Kerja Secara Lengkap. Dalam era modern ini, teknologi telah berkembang pesat dan menyentuh hampir setiap aspek kehidupan kita, termasuk dalam bidang industri dan energi. Salah satu komponen krusial yang sering terabaikan namun memiliki peranan yang sangat penting dalam industri adalah “Cooling Tower” atau yang biasa kita kenal dengan Menara Pendingin.

Cooling Tower adalah elemen yang tidak terpisahkan dari berbagai sistem permesinan, terutama untuk menstabilkan suhu dan meningkatkan efisiensi. Dalam artikel ini, kita akan membongkar seluk-beluk Menara Pendingin, mulai dari prinsip kerjanya, jenis-jenisnya, hingga pentingnya pemeliharaan yang tepat untuk meningkatkan umur operasionalnya. Mari kita sejukkan pikiran kita dengan segudang informasi tentang Cooling Tower!

Pengertian Cooling Tower

Menara pendingin, juga dikenal sebagai cooling tower, merupakan salah satu perangkat yang digunakan di pabrik kimia, seperti pabrik asam sulfat, pabrik H2O2, dan pabrik asam fosfat. Peran cooling tower sangat penting sebagai penyedia media pendingin. Berbagai perangkat, seperti heat exchanger, chiller, pompa, dan kompresor, menggunakan cooling tower sebagai media pendingin agar dapat beroperasi.

Cooling tower mengandung dua fluida, yaitu udara dan air. Kedua fluida ini saling berkontak secara langsung, sehingga terjadi perpindahan panas dari air ke udara. Pabrik yang memiliki banyak perangkat yang membutuhkan cooling tower tidak dapat beroperasi tanpa adanya menara pendingin ini. Untuk lebih memahami tentang cooling tower, berikut adalah beberapa hal yang perlu Kalian ketahui tentang menara pendingin ini.

Mengapa Cooling Tower Dibutuhkan?

Cooling Tower

Proses pendinginan pada sistem chiller atau sistem pendingin data center menggunakan sistem kompresi uap. Proses ini melibatkan kompresi, kondensasi, ekspansi, dan evaporasi, yang terjadi dalam satu siklus tertutup. Media pendingin mengalir dalam sistem penyimpanan dan semua komponen terhubung langsung satu sama lain.

Untuk mendinginkan refrigeran, kondensor menggunakan air sebagai media pendingin. Uap refrigeran panas mengalir melalui pipa di dalam kondensor, sehingga terjadi pertukaran panas.

Uap refrigeran panas dalam pipa tersebut kemudian berubah menjadi cairan dengan tekanan tinggi. Cairan ini kemudian dialirkan ke perangkat untuk mengubah tekanan. Sementara itu, air yang keluar dari kondensor memiliki suhu tinggi.

Baca juga:  Memahami Lebih Dalam tentang Pengertian Panel Surya

Agar air dapat digunakan kembali dalam proses pendinginan kondensor, suhunya harus diturunkan terlebih dahulu.

Prinsip Kerja Cooling Tower

Cooling Tower

Pada dasarnya, fungsi menara pendingin adalah untuk mendinginkan air panas bekas proses yang berasal dari heat exchanger atau kondensor pada pembangkit listrik. Air panas ini kemudian dialirkan ke saluran masukan cooling tower.

Ketika masuk ke cooling tower, air panas tersebut disemprotkan dalam bentuk droplet menggunakan nozzle agar terjadi perpindahan panas yang merata ke dalam air make up. Uap panas dibuang melalui saluran exhaust dan bantuan kipas atau fan.

Air hasil pendinginan ini kemudian dikumpulkan di dalam bak penampung (basin) untuk selanjutnya dialirkan kembali ke kondensor atau heat exchanger. Dengan demikian, siklus pendinginan terjadi secara berkelanjutan.

Resiko Jika Tidak Ada Cooling Tower

Tanpa adanya menara pendingin, sistem dan peralatan yang menghasilkan panas berlebihan dapat mengalami overheat, yang berpotensi menyebabkan kerusakan atau kegagalan. Selain itu, lingkungan sekitar juga dapat terpengaruh oleh peningkatan suhu dan kelembaban. Hal ini dapat berdampak negatif pada kinerja dan keKalianlan peralatan dan sistem.

Jenis-jenis Cooling Tower

Memang benar bahwa terdapat berbagai jenis dan variasi model Cooling Tower. Namun, tidak semua cocok untuk sistem pendinginan tertentu. Beberapa jenis yang paling umum digunakan antara lain sebagai berikut:

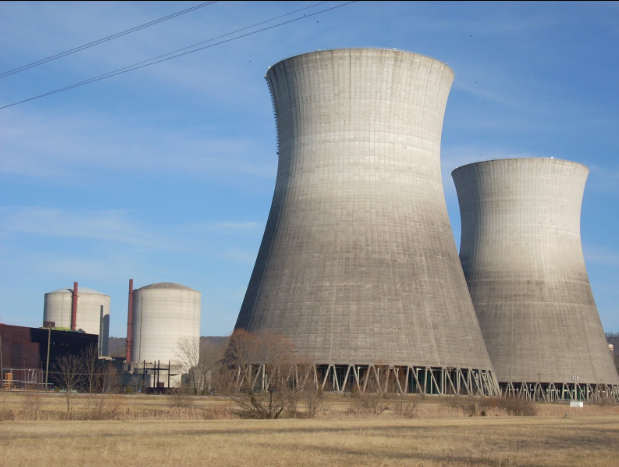

1. Natural Draught Cooling Tower

Cooling Tower

Metode alami, yang dikenal sebagai sistem natural draught, menghasilkan aliran udara melalui efek cerobong asap yang dihasilkan oleh menara itu sendiri. Hal ini terjadi karena adanya perbedaan tekanan alami di mana udara panas dan lembap yang lebih ringan naik dari dalam menara ke atmosfer, sementara udara segar yang lebih padat ditarik masuk.

Perbedaan suhu antara udara panas di dalam menara dan udara dingin di luar menciptakan aliran udara yang optimal. Cooling tower yang menggunakan sistem ini umumnya memiliki ukuran yang besar, dengan tinggi sekitar 200 meter dan lebar 150 meter, serta membutuhkan aliran air yang cukup besar di dalam menara.

Cangkang menara ini biasanya terbuat dari beton dan memiliki bentuk hiperbolik. Metode natural draught lebih cocok digunakan di daerah dengan iklim yang dingin dan lembab, serta membutuhkan pendinginan yang intensif pada musim dingin.

2. Induced Draught Cooling Tower

Cooling Tower

Jenis mechanical draught tower ini dilengkapi dengan satu atau beberapa kipas yang terletak di bagian atas menara. Fungsinya adalah untuk menarik udara ke atas melawan aliran air yang mengalir ke bawah pada bak penampung.

Baca juga:  Pengertian Pengukuran : Fungsi dan Klasifikasinya

Dengan aliran udara berlawanan arah dengan aliran air, air yang paling dingin di bagian bawah akan berkontak dengan udara yang lebih kering. Sementara itu, air yang lebih hangat di bagian atas akan berkontak dengan udara yang lebih lembab.

Hal ini meningkatkan efisiensi perpindahan panas. Umumnya, tower ini memiliki bentuk bulat atau persegi. Distribusi air dapat dilakukan melalui sistem percabangan statis atau menggunakan alat penyiram.

3. Forced Draught Cooling Tower

Cooling Tower

Cooling tower ini termasuk dalam jenis mekanis dengan kipas blower yang ditempatkan pada saluran masuk (inlet). Kipas tersebut memaksa udara masuk ke dalam menara dengan kecepatan tinggi, sehingga kecepatan udara yang keluar dari menara menjadi rendah.

Keadaan ini dapat meningkatkan risiko terjadinya resirkulasi pada kecepatan udara keluar yang rendah. Selain itu, forced draught yang menggunakan kipas pada inlet cenderung lebih rentan terhadap masalah pembekuan. Oleh karena itu, diperlukan tenaga motor yang lebih besar dibandingkan dengan desain induced yang sebanding.

Dalam proses pembuangan panas dari fluida, aliran fluida memainkan peran penting dalam desain cooling tower. Salah satu metode yang umum digunakan untuk menganalisis aliran fluida adalah Computational Fluid Dynamics (CFD).

CFD merupakan metode yang menggunakan komputer untuk menyelesaikan persamaan mekanika fluida dan reaksi kimia. Hal ini menghasilkan hasil yang rinci dan komprehensif dalam analisis aliran fluida.

Komponen yang Dimiliki Cooling Tower

Perangkat seperti menara pendingin tentu memiliki komponen yang menjadi bagian dari rangkaian mereka. Cooler tower terdiri dari enam komponen dasar yang terdiri dari rangka, kipas, bahan pengisi, pipa, bak air, dan inlet louver. Berikut ini penjelasan lebih lanjut:

1 . Rangka

Juga dikenal sebagai wadah, komponen ini dimiliki oleh semua jenis menara pendingin karena memiliki peran yang sangat penting. Rangka adalah komponen luar yang berfungsi sebagai penutup dan pelindung bagi bagian dalam menara pendingin. Dengan adanya rangka ini, komponen lainnya dapat bertahan lebih lama.

2 . Kipas

Kipas atau fan merupakan komponen wajib dalam sebuah menara pendingin. Kipas bertugas untuk menarik udara dari luar dan mengedarkannya di dalam menara. Dengan sirkulasi udara yang dihasilkan, air dapat didinginkan dengan baik.

Baca juga:  Pengertian Kabel HDMI: Fungsi, Jenis, Kelebihan dan Kekuranganya

Kipas dibagi menjadi dua jenis, yaitu kipas sentrifugal dan kipas baling-baling. Bahan yang umum digunakan untuk membuat kipas antara lain fiberglass, aluminium, dan baja galvanis.

3 . Bahan Pengisi

Bahan pengisi dalam menara pendingin berfungsi untuk memaksimalkan kontak udara dengan air, sehingga perpindahan panas dapat terjadi secara optimal. Bahan pengisi memecah air menjadi butiran-butiran kecil, sehingga proses pemindahan panas menjadi lebih cepat.

Bahan pengisi menara umumnya terbuat dari kayu atau plastik. Bahan pengisi harus memiliki karakteristik yang ringan, kuat, dan tahan terhadap pembusukan. Jenis bahan pengisi yang umum digunakan adalah splash fill dan film (permukaan plastik tipis).

4 . Pipa Sprinkler

Pipa sprinkler adalah pipa kecil dengan banyak lubang berderet. Pipa sprinkler berfungsi untuk mengedarkan air secara merata dalam menara pendingin. Dengan adanya pipa sprinkler ini, perpindahan panas menjadi lebih efisien.

5 . Water Basin

Komponen penting lainnya adalah bak air yang biasanya terletak di bagian bawah menara pendingin. Bak air berfungsi untuk menampung sementara air yang berasal dari bahan pengisi. Kemudian, air yang terkumpul di bak air akan dialirkan kembali ke bagian kondensor.

6 . Inlet Louver

Menara pendingin juga dilengkapi dengan komponen yang disebut inlet louver. Fungsi utama inlet louver adalah sebagai tempat masuknya udara ke dalam menara pendingin. Oleh karena itu, inlet louver dirancang dengan banyak lubang.

Dengan adanya inlet louver pada menara pendingin, kualitas dan kuantitas air dapat terlihat dengan jelas.

Penutup

Sebagai penutup, penting untuk mengakui betapa integralnya peran Cooling Tower dalam industri modern. Dengan mampu mengatur suhu dan meningkatkan efisiensi energi, tower pendingin ini telah terbukti menjadi komponen penting dalam berbagai sistem produksi.

Dari pembangkit listrik hingga pabrik kimia, keberadaan Cooling Tower memastikan kelancaran operasional dan membantu mengurangi dampak lingkungan. Kini, dengan perkembangan teknologi, berbagai inovasi pada Cooling Tower sedang dikembangkan untuk mencapai performa yang lebih optimal dan ramah lingkungan.

Adalah penting bagi para pelaku industri untuk terus memperhatikan pemeliharaan dan pembaruan Cooling Tower guna mendukung keberlanjutan dan efisiensi dalam proses produksi. Dengan memahami dan mengoptimalkan penggunaan Cooling Tower, kita dapat mengharapkan masa depan yang lebih hijau dan industri yang lebih produktif. Semoga informasi dari bengkeltv.id mengenai Cooling Tower ini bermanfaat untuk Kalian.
