Persamaan Flyback 154-177B : Ulasan Secara Lengkap

Posted on

Bengkeltv.idPersamaan Flyback 154-177B : Ulasan Secara Lengkap. Flyback adalah salah satu komponen yang berperan penting pada TV tabung. Setiap merk TV tabung memiliki seri atau model flyback yang berbeda-beda. Salah satu seri flyback yang sering digunakan pada mesin TV tabung adalah 154-177B.

Flyback ini banyak dipakai pada TV tabung merek Goldstar, beberapa tipe TV tabung LG, Akari, dan beberapa tipe TV tabung Intel.

Namun, ketersediaan produk dan keterbatasan suku cadang menyebabkan flyback 154-177B sulit didapatkan. Karena itu, banyak orang mencari pengganti yang cocok untuk flyback tersebut yang rusak.

Untuk mendapatkan pengganti, teknisi service TV biasanya mencari data persamaan flyback dengan data pin yang sama. Berikut adalah beberapa persamaan flyback 154-177B yang dapat digunakan sebagai pengganti.

Apa itu Flyback ?

Flyback merupakan komponen transformator pada TV atau monitor yang berfungsi menghasilkan tegangan tinggi yang diperlukan oleh tabung CRT untuk menembakkan elektron di dalamnya.

Komponen ini dipasang pada blok horizontal output dan menghasilkan tegangan berkisar antara 20kV hingga 30kV, tergantung ukuran TV.

Di dalam flyback terdapat sebuah dioda internal yang berfungsi menyearahkan tegangan tinggi dari trafo karena masih berbentuk pulsa-pulsa. Selain dioda, flyback juga memiliki lilitan dengan jumlah tertentu dan sebuah batang ferit seperti halnya transformator lainnya.

Fungsi Pin Kaki Flyback

Umumnya, trafo FBT memiliki sekitar 10 pin atau kaki yang masing-masing memiliki fungsi tersendiri. Namun, secara umum, kaki-kaki tersebut dibagi menjadi dua bagian yaitu primer atau input dan sekunder atau output.

Sebelum membahas kaki flyback, akan dibahas terlebih dahulu mengenai kabel yang terdapat pada flyback.

Terminal HV/High Voltage merupakan bagian Anode atau Kop yang selalu terhubung ke CRT dan menghasilkan tegangan yang sangat tinggi berkisar 10kV – 30kV. Dianjurkan untuk tidak membuka atau mengukur bagian ini, bahkan saat TV dalam kondisi mati, terlebih lagi saat kondisi TV menyala.

Baca juga:  Data Pin dan Persamaan FlyBack Tv : Terlengkap ( Semua TV )

Kabel Screen terhubung langsung ke kaki CRT di bagian belakang dan berfungsi untuk mengatur tingkat kecerahan layar yang ditampilkan. Kabel ini dikenal dengan sebutan G2 baik pada FBT maupun CRT.

Kabel Focus juga terhubung langsung ke kaki CRT (G3/G4) dan berfungsi untuk mengatur fokus pada TV.

Selanjutnya akan dibahas mengenai fungsi dari setiap pin pada flyback.

Kaki HOT atau yang biasa disebut Colector terhubung dengan transistor penguat horizontal pada bagian kolektor. Saat Flyback bekerja, kaki ini akan menghasilkan tegangan tinggi.

Kaki Dioda Dumper, sesuai dengan namanya, terhubung ke dioda dumper dan biasanya terdapat pada TV yang memiliki rangkaian EW (East West). Namun, tidak semua flyback memiliki pin ini karena kebanyakan sudah satu paket dengan transistor horizontal.

Kaki B+ terhubung ke power supply utama yang menjadi sumber tegangan untuk flyback. Tanpa adanya tegangan yang mengalir ke pin ini, maka flyback tidak akan bekerja.

Kaki AFC atau Automatic Frequency Control berfungsi untuk menstabilkan frekuensi osilator horizontal.

Kaki ABL atau Automatic Brightness Limiter berfungsi untuk mengatur dan membatasi sinar elektron yang menuju ke rangkaian RGB secara otomatis. Tegangan ABL sangat tinggi karena secara tidak langsung terhubung dengan kop flyback melalui komponen dioda.

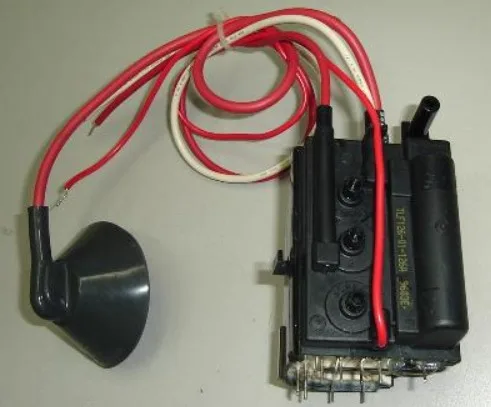

Persamaan Flyback 154-177B

Persamaan Flyback 154-177B

Flyback TV adalah salah satu komponen yang sering mengalami kerusakan seperti short atau jebol dan sulit untuk diperbaiki. Sebagai komponen vital yang berfungsi untuk menghasilkan tegangan tinggi dan rendah pada TV tabung, maka jika flyback mengalami kerusakan maka harus segera diganti dengan seri flyback yang baru.

Namun, setiap flyback memiliki persamaannya masing-masing sehingga jika tidak dapat menemukan seri yang sama, maka bisa menggantinya dengan seri lain dengan data pin yang sama. Meskipun berbeda tipe, fungsi dari flyback tetap sama.

Baca juga:  Kumpulan Kode Remot TV Sanyo Terlengkap

Mengganti flyback dengan persamaannya tidak akan menimbulkan risiko yang berbahaya karena cara kerja dan fungsinya tidak berubah. Bagi kalian yang sedang mencari persamaan flyback 154-177B, artikel ini menyajikan informasi mengenai beberapa tipe persamaan FTB 154-177B yang dapat digunakan sebagai pengganti yang baik.

  1. 154-177B
  2. 154-064P
  3. 154-374C (29 inch)
  4. 6174-8004A
  5. 6174Z-6040X
  6. MF6549
  7. FCM-20B058
  8. FCK-14B047

Demikianlah beberapa tipe persamaan yang dapat digunakan sebagai pengganti FTB 154-177B jika mengalami kerusakan. Berdasarkan pengalaman, seri persamaan tersebut tidak menimbulkan efek berarti pada TV tabung sehingga tidak perlu khawatir.

kalian dapat membeli flyback 154-177B maupun persamaannya di toko elektronik offline maupun online dengan harga yang terjangkau, yakni sekitar Rp. 60.000 – Rp. 85.000 per unit.

Data Pin Flyback 154-177B

Persamaan Flyback 154-177B

Jika kalian tidak dapat menemukan seri persamaan flyback 154-177B yang disajikan di atas, maka kalian dapat mencari pengganti dari seri lain dengan mencocokkan data pin dari flyback 154-177B. Data pin ini sangat penting untuk diketahui.

Selain membantu kalian menemukan pengganti, data pin juga membantu dalam pemasangan flyback yang tepat dan tidak merusak komponen lain di sekitarnya. Dengan mengetahui data pin, pemasangan flyback akan lebih mudah dan akurat.

Oleh karena itu, sangat penting untuk mengetahui data pin dari FTB 154-177B ketika membutuhkan penggantinya. Berikut ini adalah informasi mengenai data pin flyback 154-177B.

COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC

Keterangan :

  1. COL : H.Out / Colector Transistor Horizontal
  2. 185V : Video +185V/+200V
  3. B+115V : Tegangan dari Regulator
  4. GND : Ground
  5. 16V : Tegangan Out 16V
  6. 24V : Tegangan Out 24V untuk power vertikal
  7. 40V : Tegangan Out 40V
  8. ABL : Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis
  9. H : Heater
  10. AFC : Automatic Frequency Control / pengunci osilator frekuensi horizontal

Demikianlah informasi mengenai data pin FTB 154-177B lengkap beserta keterangan dari masing-masing kaki. Dengan data pin yang telah disediakan, kalian dapat memasang flyback dengan benar tanpa merusak komponen lain di sekitarnya.

Baca juga:  Penyebab TV LED Gambar Biru dan Solusinya

Komponen Utama TV LG / Goldstar (CA-14g60)

Persamaan Flyback 154-177B

Selain menyajikan persamaan dan data pin FTB TV tabung Goldstar dan LG, artikel ini juga akan memberikan informasi tambahan mengenai komponen utama pada TV LG atau Goldstar. Hal ini akan membantu kalian dalam mencari komponen yang tepat jika salah satu komponen pada TV LG atau Goldstar mengalami kerusakan dan perlu diganti.

Komponen Utama TV LG (CA-14G60)Komponen TV Goldstar (CA-14G60)
IC Program : LG 8838-06FIC Program : LG 8634-17A
IC Chrome : TDA 8841 S1IC Chrome : TDA 8362 B
IC Memori : 24C04IC Memori : 24C02
IC Power Sound : TDA 2006IC Power Sound : TDA 2006
IC Vertikal : TDA 8351IC Vertikal : LA 7833
Flyback : 154-064P/154-177BFlyback : 154-064P/154-177B
Regulator STR F 6654Regulator STR S 6707
IC Power RGB : TDA 6107IC Power RGB : TDA 4665
IC Multy : –IC Multy : LA 7222

Kesimpulan

Dalam artikel ini, kita telah membahas tentang persamaan Flyback 154-177B. Sebagai kesimpulan, dapat disimpulkan bahwa pemahaman tentang persamaan ini sangat penting bagi teknisi dan engineer yang bekerja dengan sirkuit daya dan konverter DC-DC.

Dalam menerapkan persamaan ini, pastikan untuk memahami dengan baik setiap variabel dan faktor yang terlibat, serta melakukan pengukuran dan pengujian secara cermat untuk memastikan keakuratan hasil.

Dalam menerapkan persamaan ini, diperlukan juga pengetahuan dan pemahaman yang memadai tentang prinsip-prinsip dasar elektronika dan listrik.

Terakhir, kita harus selalu mengutamakan keselamatan dalam melakukan pekerjaan yang berkaitan dengan kelistrikan dan selalu mematuhi prosedur keselamatan yang ditetapkan. Dengan memperhatikan hal-hal tersebut, kita dapat mengoptimalkan kinerja sistem dan menghindari risiko yang tidak diinginkan.

Demikianlah ulasan dari bengkeltv.id mengenai TV Polytron Ada Suara Tidak Ada Gambar, semoga informasi yang telah disampaikan dapat membantu kalian.
