Persamaan IC Vertikal : Terlengkap !!

Posted on

Bengkeltv.idPersamaan IC Vertikal : Terlengkap !!. IC vertikal adalah salah satu jenis chip elektronik yang digunakan dalam perangkat televisi dan monitor untuk mengontrol lampu di dalam layar. Persamaan IC vertikal sendiri mengacu pada kode atau nomor yang diberikan pada chip ini.

Meskipun terdengar rumit, namun pemahaman yang baik tentang persamaan IC vertikal sangat penting dalam mengganti chip yang rusak atau memperbaiki masalah pada layar televisi atau monitor.

Dalam artikel ini, kita akan membahas lebih lanjut tentang persamaan IC vertikal, termasuk apa itu, bagaimana cara kerjanya, dan persamaan paling populer yang digunakan dalam perangkat elektronik.

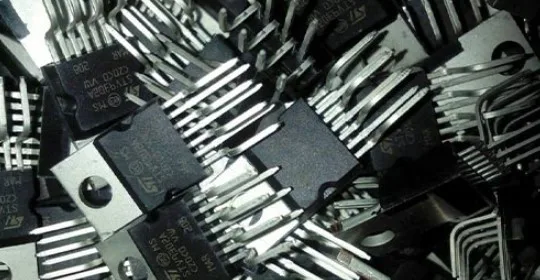

Apa Itu IC Vertikal Televisi

IC vertikal televisi awalnya digunakan sebagai komponen penguat vertikal pada televisi jadul atau model lama. Rangkaian penguat vertikal pada model televisi lama biasanya terdiri dari beberapa komponen terpisah, yang paling umum adalah dua buah transistor sebagai penguat akhir.

Namun, pada televisi model terbaru, komponen penguat vertikal telah diganti dengan IC vertikal, yang merupakan gabungan beberapa komponen menjadi satu dan berbentuk chip IC.

Beberapa jenis IC vertikal yang umum digunakan pada televisi modern antara lain LA78040, LA78041, LA78041, LA78141, STV9302, LA7830, LA7840, X0640, LA4289, AN5515, TDA3653, TDA3654, TDA8357, dan lain-lain.

Penggunaan IC vertikal sebagai pengganti rangkaian transistor memudahkan proses perbaikan dan penggantian komponen, serta menghemat ruang pada desain televisi modern.

Fungsi IC Vertikal Televisi

IC vertikal televisi berfungsi sebagai penguat sinyal keluaran oscillator vertikal dan berperan dalam menarik elektron pada layar tabung CRT ke arah vertikal, sehingga menghasilkan gambar dengan arah atas-bawah yang jelas.

Baca juga:  Cara Pasang Mesin TV 29 ke Tabung 21 dengan Baik dan Benar

Tanpa IC vertikal, tampilan gambar televisi hanya akan terdiri dari garis mendatar atau satu garis di tengah layar secara horisontal. Oleh karena itu, fungsi IC vertikal sangat penting dalam menjaga kualitas gambar pada televisi.

Namun, jika IC vertikal mengalami kerusakan, maka akan mempengaruhi tampilan gambar pada televisi, sehingga perlu dilakukan perbaikan atau penggantian IC vertikal yang rusak agar televisi dapat kembali berfungsi dengan baik.

Persamaan IC Vertikal

Terkadang, saat ingin mengganti IC dengan nomor seri yang sama, IC yang dicari ternyata tidak tersedia atau habis stok. Untuk mengatasi masalah ini, solusi terbaik adalah dengan menggunakan persamaan IC vertikal yang memiliki fungsi dan cara kerja yang sama meskipun memiliki seri atau model yang berbeda.

Hal ini tidak akan menimbulkan kerusakan lain pada perangkat elektronik. Selain persamaan IC vertikal LA78040, terdapat banyak jenis persamaan lainnya yang dapat digunakan sebagai pengganti IC vertikal yang rusak pada televisi.

Berikut ini adalah beberapa daftar persamaan IC vertikal yang umum digunakan pada TV:

LA7830 = IX0640CE = LA7832
LA7837 = LA7838
LA7840 = LA7841 = LA7845 = LA78041
LA78040 = STV9302A = STV9302B = AN5522 = STV9378 = TDA9302H
LA78141 = LA78045 = TDA8178 = STV9379 = STV8172 = STV9326 = TDA8172

TDA3653B = TDA3653C
TDA4866 = TDA4867J
TDA4863A = TDA4865J
TDA8357J = TDA8359J = TDA8356

TA8403K = KIA8403K = TA8427K
AN5515 = AN5521 = UFC1498HH

Dengan mengetahui persamaan IC vertikal yang lain, akan memudahkan dalam mencari pengganti IC vertikal yang rusak pada televisi Anda.

Namun, sebaiknya perhatikan spesifikasi dan karakteristik persamaan IC vertikal yang ingin digunakan agar dapat bekerja dengan baik pada perangkat televisi Anda.

Data PIN IC Vertikal

Selain daftar persamaan IC vertikal yang telah disebutkan sebelumnya, penting juga untuk mengetahui data pin atau pin out kaki setiap IC vertikal.

Baca juga:  Rangkaian Motor 3 Phase dan Prinsip Kerjanya Secara Lengkap

Hal ini dapat menjadi alternatif dalam mencari persamaan IC vertikal yang lain jika daftar yang telah disebutkan tidak tersedia.

Berikut ini adalah informasi mengenai data pin kaki setiap IC vertikal:

LA7837 = LA7838

1. VCC 9V
2. VERTIKAL TRIGGER INPUT
3. TIME KONSTAN
4. VERTIKAL AMPLITUDE CONTROL
5. 50HZ/60HZ SWITCH
6. RAMP GENERATOR
7. AC ATAU DC FEEDBACK
8. VCC2 – 24V
9. PUMP UP OUT
10. OSC STOP
11. GND
12. VERTIKAL OUT
13. POWER SUPPLY FOR VERTIKAL OUT

LA7841 = LA7840 = LA7845

1. GND
2. VER OUTPUT
3. OUTPUT STAGE
4. NON INVERTING INPUT
5. INVERTING INPUT
6. VCC 24V
7. PUMP-UP OUTPUT

LA78040 = LA78041

1. GND
2. VERTIKAL OUTPUT
3. OUTPUT STAGE VCC
4. NON INVERTING INPUT
5. INVERTING INPUT
6. VCC
7. PUMP UP OUT

LA78141 = LA78045

1. INVENTING INPUT
2. VCC
3. PULP UP OUT
4. GND
5. BER OUTPUT
6. OUTPUT STAGE VCC
7. NON INVENTING INPUT

STV3926 = STV9302 = STV8172A

1. INVERTING INPUT
2. VCC
3. PLYBACK GENERATOR
4. GND
5. OUTPUT
6. OUTPUT STAGE SUPPLY
7. NON INVENTING INPUT

STV9379F

1. INVERTING INPUT
2. VCC
3. PLYBACK SUPPLY MAX 100V
4. GND
5. OUTPUT
6. OUTPUT STAGE SUPPLY
7. NON INVENTING INPUT

TA8403K

1. GND
2. VERTIKAL OUTPUT
3. PUMP UP POWER SUPPLY
4. INPUT
5. PHASE COMPENSATION
6. POWER SUPPLY 24V
7. PUMP UP OUTPUT

TA8427K = TA8403K

1. GND
2. VERTIKAL OUTPUT
3. PUMP UP POWER SUPPLY
4. INPUT
5. PHASE COMPENSATION
6. POWER SUPPLY 27V
7. PUMP UP OUTPUT

AN5521

1. GND
2. OUTPUT
3. SUPPLY VOLTAGE FOR OUTPUT 24V
4. INPUT
5. TRIGGER PULSE INPUT
6. PULSE AMP OUTPUT
7. VCC 24V

Baca juga:  Cara Setting Router TP-Link Indihome Tanpa Ribet !!

AN5534

1. VCC 1
2. VERTIKAL PULSE INPUT/TRIGGER IN
3. VERTIKAL AMPLITUDE CONTROL/ RAMP GENERATOR
4. 50/60HZ SW CHANGEOVER
5. SAW TOOTH WAVE GENERATOR
6. AC/DC FEEDBACK INPUT
7. VCC 2
8. PULSE AMPLIFICATION / PUM UP
9. GND
10. VERTIKAL OUTPUT
11. POWER SUPPLY FOR VERTIKAL OUTPUT / OUTPUT STAGE VCC
12. OSCILLATOR

TDA83561

1. INPUT A
2. INPUT B
3. VCC.VP+9-25V
4. V OUTPUT .B
5. GND
6. INPUT PLYBACK – 50VOLT MAX
7. OUTPUT A
8. VO – GUARD
9. VI – FEEDBACK

KA2131

1. GND
2. VERTIKAL OUTPUT
3. NC
4. AMP VOLTAGE
5. OSC BLOCKING
6. VERTIKAL SAW/INPUT OSC SIGNAL
7. BLK PULSE IN
8. BLK PULSE OUT
9. VCC – 24V MAX
10. NC

Penyebab IC Vertikal Rusak

Komponen penguat, terutama IC, sering mengalami kerusakan pada mesin televisi. Beberapa faktor yang dapat menyebabkan IC vertikal rusak di antaranya:

  • Ic vertikal overheat atau terlampu panas
  • tegangan ic vertikal over atau terlalu tinggi diatas 30V, tegangan yang terlalu tinggi menyebabkan ic cepat rusak
  • Rangkaian pumpup bermasalah dan ic menjadi overheat, ciri ciri rangkaian pumpup vertikal televis rusak adalah gambar televisi muncul garis mendatar bagian layar atas

Penutup

Demikianlah rangkuman yang telah disajikan oleh bengkeltv.id mengenai Persamaan IC Vertikal. Semoga informasi yang telah disampaikan dapat memberikan manfaat bagi pembaca dalam memperluas pengetahuan dan wawasan mereka mengenai teknologi masa depan. Terima kasih telah membaca artikel ini.
