Persamaan STR 5Q0765RT : Ulasan Terlengkap !!.

Posted on

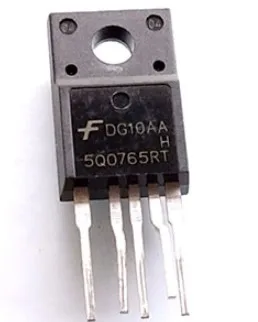

Bengkeltv.id Persamaan STR 5Q0765RT : Ulasan Terlengkap !!. Persamaan STR 5Q0765RT mengacu pada komponen elektronik yang sering digunakan dalam perangkat elektronik, terutama dalam power supply atau sumber daya listrik. STR 5Q0765RT adalah jenis power switch yang efisien dalam mengubah arus listrik menjadi arus DC stabil.

Namun, jika STR 5Q0765RT tidak tersedia atau sulit ditemukan di pasaran, ada beberapa opsi persamaan yang dapat digunakan sebagai pengganti. Beberapa opsi yang sering digunakan adalah STR-F6654, STR-W6754, STR-W6556A, dan STR-W6554A.

Namun, sebelum mengganti komponen yang rusak atau tidak berfungsi, pastikan untuk memahami persyaratan teknis perangkat dan memeriksa spesifikasi persamaan pengganti yang akan digunakan untuk memastikan kecocokannya.

Mengganti komponen dengan persamaan yang salah dapat merusak perangkat elektronik dan bahkan berbahaya bagi pengguna.

Apa itu Persamaan STR 5Q0765RT?

Persamaan STR 5Q0765RT adalah persamaan untuk rangkaian listrik yang digunakan dalam desain sirkuit daya.

Ini adalah jenis transistor MOSFET yang digunakan dalam aplikasi seperti switch mode power supply. STR 5Q0765RT memiliki sifat yang sangat baik dalam mengatur daya dan efisiensi yang tinggi.

Fungsi dari Persamaan STR 5Q0765RT

Fungsi utama dari persamaan STR 5Q0765RT adalah mengatur daya dan efisiensi dalam sirkuit listrik. Ini dapat digunakan dalam banyak aplikasi, seperti televisi, monitor, pemutar DVD, dan peralatan rumah tangga lainnya.

Selain itu, STR 5Q0765RT juga dapat digunakan dalam industri otomotif dan telekomunikasi.

Baca juga:  Cara Menghubungkan TV ke Speaker Bluetooth dengan Benar

Deskripsi STR 5Q0765RT

Serangkaian produk Fairchild Power Switch (FPS) telah dirancang secara khusus untuk digunakan pada SMPS off-line dengan jumlah komponen eksternal yang minim. Terdiri dari SenseFET daya tegangan tinggi dan pengontrol PWM mode saat ini IC.

Pengontrol PWM memiliki beberapa fitur, seperti osilator tetap terintegrasi, penguncian undervoltage, pengosongan tepi terdepan, driver turn-on dan turn-off gerbang yang dioptimalkan, perlindungan penutupan termal, perlindungan tegangan berlebih, sumber arus presisi kompensasi suhu untuk kompensasi loop, dan sirkuit perlindungan kesalahan.

Dibandingkan dengan MOSFET diskrit dan pengontrol atau solusi konverter switching RCC, Fairchild Power Switch (FPS) mampu mengurangi jumlah total komponen, ukuran desain, serta bobot, sambil meningkatkan efisiensi, produktivitas, dan keandalan sistem.

Produk ini memiliki platform dasar yang cocok untuk desain hemat biaya dalam konverter kuasiresonan sebagai catu daya C-TV.

Persamaan STR 5Q0765RT

Biasanya, orang-orang mencari persamaan dari IC STR ketika mereka kesulitan menemukan penggantinya. Meskipun setiap IC STR memiliki tipe yang berbeda, fungsinya tetap sama.

Namun, penting untuk memilih pengganti STR yang memiliki karakteristik atau data pin yang sama untuk menghindari efek samping yang dapat menyebabkan kerusakan komponen yang lebih parah.

Tidak semua model STR dapat dijadikan pengganti untuk mencari persamaan STR 5Q0765RT yang cocok. Hanya tipe yang memiliki data pin out yang sama yang dapat digunakan.

Meskipun terdapat beberapa model yang telah terbukti cocok sebagai pengganti STR 5Q0765RT, namun beberapa persamaan tersebut mulai sulit ditemukan karena tidak diproduksi lagi. Hal ini membuat mencari persamaan di daerah tertentu menjadi sulit.

Berikut ini adalah beberapa persamaan STR 5Q0765RT yang telah terbukti cocok sebagai penggantinya:

  1. KA5Q12656RT
  2. KA5Q1265RF
  3. KA5Q1565RF
Baca juga:  Cara Setting Modem Telkomsel 4G LTE 300Mbps Yang Tepat

Beberapa persamaan STR 5Q0765RT yang paling cocok dan tersedia di berbagai toko elektronik, baik online maupun offline, telah disebutkan di atas. Harga STR biasanya dijual sekitar Rp. 21.000,-.

Dengan adanya persamaan IC tersebut, tidak perlu khawatir jika toko elektronik tidak memiliki stok 5Q0765RT. Cukup mencari persamaan di atas, maka Anda dapat mendapatkan STR dengan karakteristik yang serupa.

Kegunaan Persamaan STR 5Q0765RT

Persamaan STR 5Q0765RT memiliki berbagai kegunaan dalam dunia power supply. Beberapa kegunaan persamaan ini adalah:

  1. Menghasilkan tegangan listrik yang stabil dan aman untuk perangkat elektronik.
  2. Mengontrol dan mengatur arus listrik yang masuk ke perangkat elektronik.
  3. Memastikan daya listrik yang dihasilkan oleh power supply tetap stabil dan aman.

Absolute Maximum Ratings

Berikut ini adalah tabel peringkat maksimum mutlak yang dimiliki STR 5Q0765RT.

CharacteristicSymbolValueUnit
Drain-Gate Voltage(RGS=1MΩ)VDGR650V
Gate-Source(GND) VoltageVGS±30V
Drain Current Pulsed(1)IDM28ADC
Continuous Drain Current (Tc = 25°C)ID7.0ADC
Continuous Drain Current (Tc = 100°C)ID5.6ADC
Single Pulsed Avalanch Current(3)(Energy(2)IAS(EAS)20(570)A(mJ)
Maximum Supply VoltageVCC,MAX40V
Input Voltage RangeVFB-0.3 to VCCV
VSync-0.3 to 13V
Total Power DissipationPD47W
Derating0.37W/°C
Operating Junction TemperatureTJ160°C
Operating Ambient Temperature.TA-25 to +85°C
Storage Temperature RangeTSTG-55 to +150°C
Thermal ResistanceRthjc2.7°C/W

Karakteristik Listrik (bagian SFET)

Untuk melihat karakteristik kelistrikan pada bagian SFET dari STR 5Q0765RT, silakan lihat gambar di bawah ini.

Persamaan STR 5Q0765RT

Power Supply Dengan STR 5Q0765RT

Persamaan STR 5Q0765RT

Saat power dihidupkan, arus listrik akan mengalir melalui R803 dan dioda yang terhubung ke tegangan vin dan secara perlahan mengisi C802. Hal ini akan meningkatkan tegangan Vcc untuk SMPS Control.

Baca juga:  Cara Setting Router TP-Link Indihome Tanpa Ribet !!

Ketika tegangan SMPS #3 Vcc mencapai 15V, sirkuit internal pada IC 801 akan diaktifkan dan memulai proses switching. Listrik switching akan mengalir pada D803 yang terhubung pada lilitan sekunder transformer switching, sehingga meningkatkan tegangan C802 sampai sekitar +19V untuk memperoleh tegangan operasi normal.

Kesimpulan

Dalam kesimpulannya, STR 5Q0765RT adalah komponen penting dalam power supply atau sumber daya listrik yang efisien dan handal. Namun, jika komponen ini tidak tersedia di pasaran, terdapat beberapa opsi persamaan pengganti yang dapat digunakan.

Namun, perlu diingat bahwa penggantian komponen harus dilakukan dengan hati-hati dan hanya menggunakan persamaan yang sesuai dengan spesifikasi teknis perangkat untuk menghindari kerusakan atau bahaya bagi pengguna.

Dalam melakukan penggantian komponen, selalu pastikan untuk memperhatikan keamanan dan keselamatan perangkat elektronik. Jika Anda tidak yakin dalam melakukan penggantian komponen, sebaiknya konsultasikan dengan teknisi ahli atau produsen perangkat elektronik.

Dengan begitu, perangkat elektronik dapat berfungsi dengan baik dan memenuhi kebutuhan pengguna. Demikianlah ulasan dari bengkeltv.id mengenai Persamaan STR 5Q0765RT, semoga informasi yang telah disampaikan dapat membantu kalian.
