Transistor C2383

Persamaan Transistor C2383 Beserta Datasheetnya

Posted on

Bengkeltv.idPersamaan Transistor C2383 Beserta Datasheetnya. Transistor adalah salah satu komponen elektronik penting dalam sirkuit elektronik. Salah satu jenis transistor yang paling umum digunakan adalah transistor bipolar junction (BJT).

Transistor BJT terdiri dari tiga lapisan bahan semikonduktor yaitu lapisan basis, lapisan kolektor, dan lapisan emitor. Persamaan transistor C2383 adalah salah satu jenis transistor BJT yang sering digunakan dalam berbagai aplikasi elektronik.

Apa itu Transistor?

Transistor adalah suatu komponen semikonduktor yang memiliki berbagai fungsi, seperti sebagai penguat sinyal, pemutus sinyal, penyambung sinyal, stabilisator tegangan, dan modulator sinyal. Komponen ini sangat umum digunakan pada rangkaian elektronik.

Hampir semua perangkat elektronik menggunakan transistor sebagai salah satu komponen pentingnya. Beberapa contoh perangkat elektronik yang menggunakan transistor antara lain televisi, komputer, ponsel, pemutar musik, pemutar video, konsol permainan, power supply, dan amplifier.

Persamaan Transistor C2383

Transistor C2383 adalah transistor jenis NPN dengan karakteristik penguatan yang cukup tinggi. Persamaannya adalah sebagai berikut:

  • STC2073L
  • BTC2030A3
  • FTC2383
  • 2SC3228
  • 3DG2383

Dengan adanya beberapa persamaan, pencarian Transistor C2383 di pasaran dapat menjadi lebih mudah.

Kegunaan transistor C2383

Transistor C2383 memiliki kegunaan yang sangat luas dan dapat digunakan pada banyak perangkat elektronik yang populer, seperti televisi dan radio. Transistor ini seringkali digunakan sebagai driver horizontal pada televisi tabung atau pada bagian tuner televisi. Pada perangkat radio, transistor C2383 digunakan sebagai rangkaian penyangga setelah rangkaian osilator frekuensi tinggi.

Selain itu, transistor C2383 juga dapat digunakan sebagai driver relay dan driver amplifier audio. Pada amplifier audio, transistor ini biasanya dioperasikan pada kelas B atau AB.

Konfigurasi pin transistor C2383

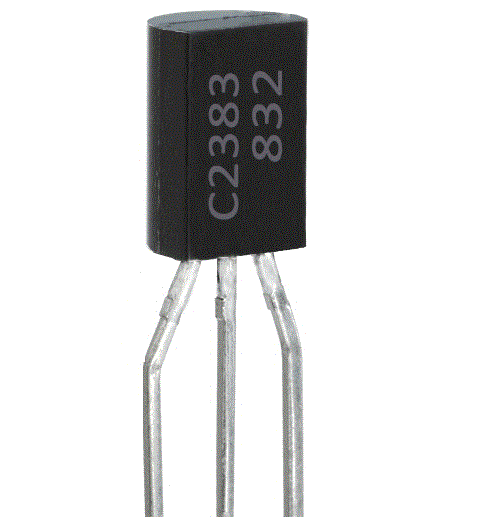

Transistor C2383 memiliki tiga kaki yang sama dengan transistor pada umumnya, yaitu basis, kolektor, dan emitter. Transistor ini memiliki kemasan dengan tipe TO-92 yang agak memanjang. Konfigurasi pin dari transistor C2383 adalah sebagai berikut:

Baca juga:  Jenis Transistor Final Yang Bagus Untuk Bass Terlengkap

Persamaan Transistor C2383

Karakteristik transistor C2383

Transistor C2383 memiliki karakteristik yang memungkinkan untuk menguatkan arus dengan frekuensi rendah hingga menengah, sehingga cocok digunakan pada driver seperti penguat audio atau blok horizontal TV. Berikut adalah beberapa karakteristik inti dari transistor C2383 yang dapat dijadikan perbandingan untuk mencari persamaannya berdasarkan karakteristik tersebut.

  • Jenis transistor: NPN
  • Kemasan: TO-92
  • Arus maksimum kolektor (Ic): 1 Ampere
  • Tegangan maksimum kolektor-emitor (VCE): 160V
  • Tegangan maksimum kolektor-basis (VCB): 160V
  • Tegangan maksimum emitor-basis (VEB): 6V
  • Daya disipasi kolektor maksimum (PC): 900mW
  • Frekuensi transisi maksimum (FT): 20-100MHz
  • Rentang penguatan arus DC (HFE) minimum & maksimum: 60-320
  • Suhu operasi: -55 derajat Celcius hingga +150 derajat Celcius.

Tips Penggunaan Transistor C2383

Berikut ini adalah beberapa tips penggunaan Transistor C2383:

  • Simpan transistor C2383 di tempat yang kering dan terhindar dari sinar matahari langsung untuk mencegah kerusakan akibat kelembaban atau panas berlebihan.
  • Pastikan transistor C2383 dipasang dengan benar dengan memperhatikan arah sisi basis, kolektor, dan emitter.
  • Jangan melebihi batas arus maksimum dan tegangan maksimum yang telah ditentukan pada spesifikasi transistor C2383 untuk mencegah kerusakan akibat beban berlebihan.
  • Gunakan heatsink pada transistor C2383 jika digunakan pada rangkaian yang memerlukan daya yang besar untuk mendinginkan transistor dan mencegah kerusakan akibat panas berlebihan.

Kelebihan dan Kekurangan Transistor C2383

Berikut ini adalah kelebihan dan kekurangan Transistor C2383:

Kelebihan

  • Transistor C2383 memiliki penguatan arus yang cukup tinggi, sehingga cocok digunakan pada rangkaian penguat arus.
  • Transistor C2383 dapat digunakan pada berbagai jenis perangkat elektronik, seperti pada driver blok horizontal TV atau penguat audio.
  • Transistor C2383 memiliki kemasan TO-92 yang umum digunakan pada transistor lainnya, sehingga mudah didapatkan di pasaran.
Baca juga:  Pengertian & Perbedaan Antara Transistor NPN dan PNP

Kekurangan

  • Transistor C2383 memiliki tegangan kolektor dan emitor yang terbatas, yaitu hanya sebesar 160V. Hal ini membuat transistor ini tidak cocok untuk digunakan pada rangkaian yang membutuhkan tegangan yang lebih besar.
  • Meskipun memiliki karakteristik penguatan arus yang tinggi, namun transistor C2383 memiliki frekuensi transisi maksimum yang terbatas, yaitu hanya 20-100 MHz. Hal ini membuat transistor ini kurang cocok untuk digunakan pada rangkaian yang memerlukan frekuensi tinggi.
  • Jika digunakan pada rangkaian yang membutuhkan daya yang besar, transistor C2383 perlu didinginkan menggunakan heatsink agar tidak rusak akibat overheating.

Baca Juga :

Kesimpulan

Dalam artikel ini, kita telah membahas mengenai kelebihan dan kekurangan dari Transistor C2383. Kelebihan dari transistor ini adalah memiliki penguatan arus yang cukup tinggi, dapat digunakan pada berbagai jenis perangkat elektronik, dan memiliki kemasan yang umum di pasaran.

Namun, transistor ini memiliki kekurangan yaitu tegangan kolektor dan emitor yang terbatas, frekuensi transisi maksimum yang terbatas, serta membutuhkan heatsink jika digunakan pada rangkaian yang membutuhkan daya yang besar.

Dengan memahami kelebihan dan kekurangan transistor C2383, kita dapat memilih transistor yang sesuai dengan kebutuhan dan merancang rangkaian elektronik yang efektif dan efisien. Jika transistor C2383 sulit ditemukan di pasaran, kita dapat mencari beberapa alternatif persamaan transistor yang memiliki karakteristik serupa seperti 2SC2383, 2SC3228, KTC3228, atau KSC2383.

Semoga artikel dari bengkeltv.id bermanfaat bagi pembaca yang ingin mengetahui lebih lanjut mengenai persamaan Transistor C2383 dan karakteristiknya.
