Persamaan Transistor D5024 Horizontal Terlengkap

Posted on

Bengkeltv.idPersamaan Transistor D5024 Horizontal Terlengkap. Persamaan transistor D5024 seringkali menjadi topik yang dibicarakan dalam dunia elektronika. D5024 sendiri merupakan transistor NPN tipe high voltage dan high current yang biasanya digunakan dalam rangkaian power amplifier atau driver motor.

Meskipun transistor ini sudah cukup lama dan sulit ditemukan di pasaran, namun masih banyak orang yang membutuhkan persamaan dari transistor ini.

Untuk mencari persamaan transistor D5024, dapat dilakukan dengan cara mencari transistor dengan karakteristik yang serupa atau mendekati karakteristik dari transistor D5024.

Beberapa transistor yang dapat digunakan sebagai pengganti D5024 adalah 2SD1555, MJE3055T, 2N3055, MJ2955, atau TIP3055.

Namun perlu diingat, penggunaan persamaan transistor harus hati-hati dan memperhatikan karakteristik yang berbeda dari setiap transistor. Jika karakteristiknya terlalu jauh berbeda, maka bisa saja terjadi kerusakan pada rangkaian yang digunakan.

Oleh karena itu, sebaiknya selalu gunakan transistor yang sesuai dengan spesifikasi yang dibutuhkan.

Fungsi Transistor D5024

Persamaan Transistor D5024

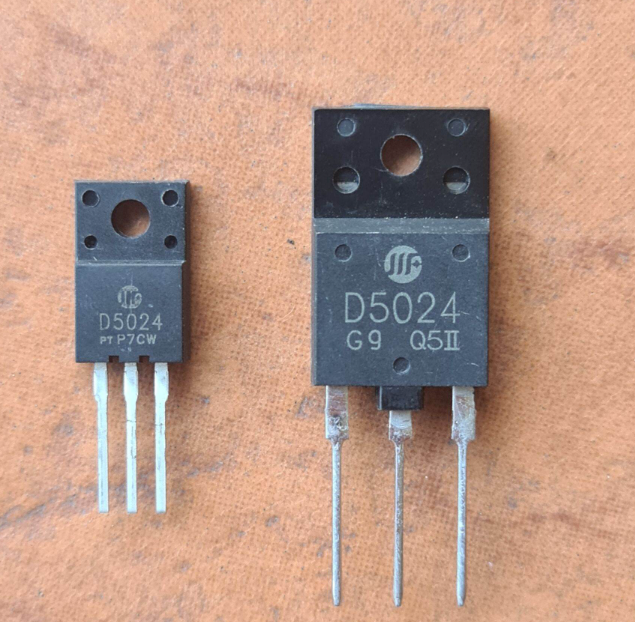

Transistor D5024 digunakan sebagai penguat output defleksi horizontal pada layar tabung atau CRT warna pada televisi, serta dapat juga digunakan sebagai sistem switching.

Transistor D5024 adalah jenis transistor BJT (Bipolar Junction Transistor) yang terdiri dari tiga terminal yaitu basis, kolektor, dan emitor, yang terbuat dari bahan semikonduktor.

Dalam transistor D5024, terdapat tipe NPN yang dapat mengalirkan arus negatif dari emitor ke kolektor ketika basis diberi bias arus positif.

Sebagai komponen elektronika, transistor bipolar D5024 memiliki fungsi yang penting dalam rangkaian elektronik dan digunakan dalam berbagai aplikasi.

Datasheet Transistor D5024

Persamaan Transistor D5024

Mengetahui datasheet transistor D5024 sangatlah krusial karena dari sana kita dapat mengetahui karakteristik dan spesifikasi transistor tersebut. Spesifikasi D5024 yang ditampilkan di datasheet didesain agar sesuai dengan komponen transistor 2SD5024 atau 3DD5024.

Dengan mengetahui spesifikasi transistor D5024, kita dapat menentukan penggunaan transistor tersebut dalam rangkaian elektronik.

Baca juga:  Cara Agar TV Jernih Dengan Antena Dalam : Mudah Banget

Sebagai seorang teknisi, mengacu pada datasheet sangatlah penting untuk memastikan bahwa kita menggunakan komponen dengan benar dan memaksimalkan kinerjanya dalam aplikasi yang diperlukan.

  • Jenis PenKalian: D5024
  • Bahan Transistor: Si
  • Polaritas: NPN
  • Disipasi Daya Kolektor Maksimum (Pc): 40 W
  • Tegangan Dasar Kolektor Maksimum |Vcb|: 1500 V
  • Tegangan Kolektor-Emitter Maksimum |Vce|: 800 V
  • Tegangan Dasar Pemancar Maksimum |Veb|: 5 V
  • Arus Kolektor Maksimum |Ic maks|: 6 A
  • Maksimum Suhu Persimpangan Operasi (Tj): 150 °C
  • Frekuensi Transisi (ft): 2 MHz
  • Rasio Transfer Arus Maju (hFE), MIN: 10
  • Angka Kebisingan, dB: –
  • Paket: TO220F

Data Pin TR D5024

Setiap jenis transistor memiliki susunan pin atau data pin yang berbeda-beda, tetapi secara umum, susunan pin pada transistor horizontal memiliki urutan yang sama. Urutan kaki dimulai dari basis, kolektor, dan emitor.

Berikut ini adalah data kaki TR D5024, yang dapat digunakan sebagai referensi dalam melakukan koneksi atau penggantian transistor D5024 pada rangkaian elektronik.

Persamaan Transistor D5024

Simbol dan data pin TR D5024 sesuai pada gambar di atas bisa diketahui jika

1: Basis

2: Kolektor

3: Emitor

Kaki-kaki transistor D5024 terletak pada nomor 1 basis, nomor 2 kolektor, dan nomor 3 emitor. Transistor D5024 memiliki dioda damper dan resistor yang terintegrasi, sehingga dalam mencari persamaan transistor ini, perlu diperhatikan keberadaan dioda damper.

Ketika mengganti transistor yang memiliki dioda damper dengan transistor yang tidak memiliki dioda damper, dapat mengakibatkan kerusakan pada transistor. Dioda damper berfungsi sebagai peredam tegangan induksi dan sebagai pengaman transistor horizontal itu sendiri.

Oleh karena itu, sangat penting untuk memperhatikan keberadaan dioda damper dalam mencari persamaan transistor D5024 agar rangkaian tetap dapat berfungsi dengan baik dan tidak mengalami kerusakan yang tidak diinginkan.

Persamaan Transistor D5024

Persamaan Transistor D5024

Untuk mencari persamaan transistor D5024, kita dapat menggunakan datasheet sebagai acuan untuk mencari transistor pengganti yang sesuai dengan spesifikasi yang dibutuhkan. Cara ini dapat memudahkan kita dalam menemukan persamaan transistor yang cocok untuk digunakan.

Baca juga:  Penyebab Kerusakan Speaker Aktif Polytron dan Cara Memperbaikinya

Hal ini sama seperti ketika mencari persamaan transistor D882, dimana datasheet menjadi acuan utama dalam mencari transistor pengganti yang paling sesuai dengan spesifikasi yang diperlukan.
Berikut adalah persamaan transistor D5024 yang dapat dijadikan sebagai pengganti yang paling cocok.

  • D2348
  • TT2190
  • BU2508DX
  • D1880
  • C5296
  • D5024
  • TT2142
  • D2634
  • C5250
  • D2428
  • D2553
  • C5280
  • D5036
  • D5032
  • MD1803DFX
  • BU2520DX
  • MD2009DFX
  • D2580
  • D2349
  • C5298
  • BU2522DX
  • BU2527DX

Harga Transistor D5024

Mendapatkan transistor D5024 bukanlah hal yang sulit karena tersedia banyak opsi pengganti yang bisa digunakan. Komponen ini juga dapat ditemukan dengan mudah di toko elektronik offline maupun online, dan memiliki harga yang bervariasi.

Harga transistor D5024 dan persamaannya berkisar antara Rp. 6.500 hingga Rp. 9.800. Meskipun harganya berbeda-beda tergantung tempat dan toko yang menjual, namun harga tersebut tergolong cukup terjangkau untuk sebuah komponen elektronik.

Oleh karena itu, kita tidak perlu khawatir dalam mencari dan membeli transistor D5024 yang dibutuhkan untuk aplikasi elektronik kita.

Ciri-Ciri TR D5024 Rusak

Kerusakan pada transistor horizontal memiliki ciri-ciri yang khas. Untuk transistor D5024, berikut ini adalah beberapa ciri-ciri kerusakan yang dapat terjadi.

  • Televisi tidak dapat menyala, alias mati total.
  • Televisi muncul suara dencit dari regulator seperti flyback berderik.
  • TV tidak dapat start hanya menyala lampu indikator atau TV hanya standby.
  • Transistor terukur resistansi rendah 0 ohm (konslet) jika dilakukan pengukuran pada kaki transistor.

Penyebab TR D5024 Rusak

Kerusakan pada transistor D5024 dapat disebabkan oleh beberapa faktor yang berbeda. Sebagai teknisi, penting untuk mengetahui faktor-faktor ini agar dapat mencegah terjadinya kerusakan transistor D5024.

Berikut adalah beberapa faktor penyebab kerusakan transistor D5024 yang umum terjadi.

  • Tegangan supply transistor horizontal atau tegangan B+ over.
  • Transistor damper horizontal mengalami panas berlebihan (overheat).
  • Transistor overload karena flyback rusak.
  • Kapasitor resonan atau kapasitor damper horizontal mengalami kerusakaan.
Baca juga:  Cara Mengecek IC Croma TV : Panduan Lengkap & Mudah

Jika Kalian menemukan ciri-ciri yang telah disebutkan di atas, maka dapat dipastikan bahwa transistor D5024 mengalami kerusakan. Untuk mengatasi masalah ini, solusinya adalah dengan mengganti transistor D5024 yang rusak dengan persamaan pengganti yang sesuai.

Sebagai teknisi, pastikan bahwa persamaan pengganti tersebut memiliki spesifikasi yang sesuai dengan kebutuhan aplikasi elektronik yang digunakan.

Dengan mengganti transistor yang rusak dengan pengganti yang tepat, kita dapat memastikan kinerja rangkaian tetap optimal dan dapat berfungsi dengan baik.

Kesimpulan

Dalam kesimpulannya, transistor D5024 merupakan komponen elektronika yang penting dalam aplikasi elektronik seperti penguat output defleksi horizontal pada layar tabung atau CRT warna pada televisi dan sistem switching.

Untuk mencari persamaan transistor D5024, perlu dilakukan dengan mencari transistor pengganti yang sesuai dengan spesifikasi yang dibutuhkan dan memperhatikan keberadaan dioda damper.

Namun, kerusakan pada transistor D5024 dapat terjadi akibat beberapa faktor, seperti konsleting dan tegangan yang berlebihan.

Jika terjadi kerusakan, solusinya adalah dengan mengganti transistor D5024 dengan persamaan pengganti yang sesuai dengan spesifikasi yang dibutuhkan.

Sebagai teknisi, selalu gunakan datasheet sebagai acuan dan ikuti prosedur yang benar saat melakukan penggantian transistor.

Dengan melakukan pencegahan dan pemeliharaan yang tepat, umur pakai transistor D5024 dapat diperpanjang dan kinerjanya dapat dimaksimalkan dalam aplikasi elektronik.

Demikianlah informasi tentang Persamaan Transistor D5024 dari bengkeltv.id yang diharapkan dapat membantu Kalian.
