Persamaan Transistor C1815 Fungsi serta Persamannya

Posted on

Bengkeltv.idPersamaan Transistor C1815 Fungsi serta Persamannya. Transistor adalah salah satu komponen elektronik yang sering digunakan dalam rangkaian elektronik. Transistor memiliki berbagai jenis dan tipe, salah satunya adalah transistor C1815.

Transistor C1815 merupakan jenis transistor bipolat yang memiliki peran penting dalam dunia elektronik. Namun, seringkali ketika menggunakan transistor C1815, kita mengalami kesulitan dalam memahami persamaan transistor tersebut.

Padahal, memahami persamaan transistor C1815 sangatlah penting untuk mendapatkan kinerja yang optimal dalam rangkaian elektronik. Untuk itu, pada artikel ini akan dibahas tentang persamaan transistor C1815 secara detail dan lengkap.

Dengan memahami persamaan transistor C1815, diharapkan dapat membantu para pembaca dalam merancang rangkaian elektronik yang lebih efisien dan efektif.

Apa itu Transisitor?

Transistor adalah komponen semikonduktor yang sangat penting dalam dunia elektronik. Transistor memiliki berbagai fungsi, seperti sebagai penguat sinyal, penyambung dan pemutus arus, stabilisasi tegangan, hingga modulasi sinyal.

Komponen kecil ini biasa dipakai dalam berbagai macam rangkaian elektronik, mulai dari perangkat elektronik sederhana hingga peralatan canggih seperti komputer dan smartphone.

Kehadirannya dalam sebuah rangkaian elektronik sangatlah krusial, karena dapat menentukan kinerja dan fungsi dari rangkaian tersebut.

Jika Anda pernah membongkar perangkat elektronik, Anda pasti akan menemukan transistor sebagai salah satu komponen yang menonjol terpasang dalam rangkaian tersebut.

Dalam bentuk fisiknya, transistor memang terlihat kecil dan sederhana. Namun, jangan salah, peran dan fungsi dari transistor sangatlah penting dalam dunia elektronik.

Fungsi Transistor C1815

Transistor C1815 adalah salah satu tipe transistor bipolar dengan jenis NPN yang memiliki ukuran kecil dan difabrikasi dengan kemasan TO-92 serta ukuran SMD untuk perancangan elektronika dengan ukuran yang kecil.

Baca juga:  Mengenal Lebih Dekat Service Center TV Hisense : Pusat Perbaikan Terpercaya

Transistor ini memiliki berbagai fungsi yang sangat penting dalam dunia elektronika. Salah satu fungsi dari transistor C1815 adalah sebagai penguat audio dalam rangkaian elektronik amplifier.
Selain itu, transistor ini juga bisa digunakan sebagai osilator frekuensi tinggi atau rendah serta berbagai rangkaian elektronika instrumentasi.

Hal ini membuat transistor C1815 menjadi salah satu komponen elektronik yang sering digunakan oleh para hobbyist atau penggemar elektronika.

Selain itu, transistor C1815 juga sering digunakan dalam rangkaian driver relay dan driver LED. Kehadirannya dalam rangkaian elektronika berbasis switching atau pensaklaran elektronik juga sangat diperlukan.

Bahkan, pada beberapa televisi, transistor C1815 hampir selalu digunakan untuk berbagai fungsi penting di dalamnya.

Dalam keseluruhan, transistor C1815 adalah sebuah komponen elektronik yang sangat penting dan memiliki berbagai fungsi yang sangat berguna dalam perancangan dan pembuatan rangkaian elektronik.

Dengan ukurannya yang kecil dan kemampuannya yang handal, transistor C1815 menjadi pilihan yang tepat bagi para insinyur dan penggemar elektronika dalam membangun rangkaian elektronik dengan ukuran yang kecil dan efisien.

Data PIN Transistor C1815

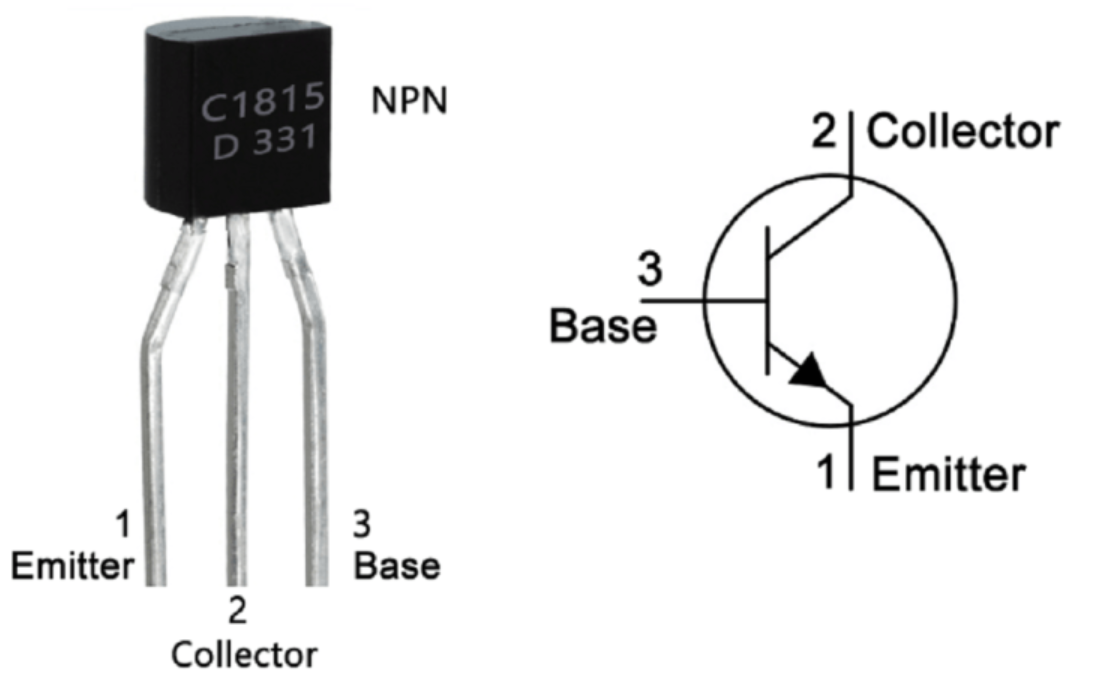

Seperti transistor lainnya, C1815 juga terdiri dari 3 kaki/pin dengan letak yang mirip dengan transistor generik. Anda dapat melihat konfigurasi data pinout dari transistor C1815 pada gambar di bawah ini.

Persamaan Transistor C1815Persamaan Transistor C1815



Karakteristik Transistor C1815

Persamaan Transistor C1815

Transistor C1815 memiliki karakteristik arus yang rendah dan tegangan maksimum yang rendah hingga menengah.

Oleh karena itu, sebelum diberikan tegangan suplai pada transistor ini, disarankan untuk menggunakan resistor sebagai pengatur arus/tegangannya agar sesuai dengan karakteristik transistor tersebut.

Berikut adalah beberapa karakteristik inti dari transistor C1815 yang dapat digunakan sebagai perbandingan dalam mencari persamaannya.

  • Kemasan transistor C1815 : TO-92
  • Jenis transistor : NPN
  • Arus maksimum kolektor (Ic) : 150mA
  • Tegangan maksimum kolektor-emitor (VCE) : 50V
  • Tegangan maksimum kolektor-basis (VCB) : 60V
  • Tegangan maksimum emitor-basis (VCB) : 5V
  • Daya disipasi kolektor maksimum (PC) : 400mW
  • Frekuensi transisi maksimum (FT) : 80MHz
  • Penguatan arus DC (HFE) minimum & maksimum : 70-700
  • Temperature Operasi : -55 derajat Celcius hingga +150 derajat Celcius
Baca juga:  Skema Regulator Speaker Aktif Polytron XBR beserta Spesifikasi Lengkapnya

Datasheet Transistor C1815

Persamaan Transistor C1815

Untuk mencari persamaan transistor C1815 yang tepat, datasheet sangat penting karena di dalamnya terdapat informasi lengkap mengenai komponen tersebut, termasuk fitur, rating maksimum, karakteristik elektrik, dan sebagainya.

Berikut ini adalah gambar datasheet transistor C1815 yang terkait.

Fitur Transistor

  • High voltage and high current : VCEO = 50 V (min), IC = 150 mA (max)
  • Excellent hFElinearity :
    hFE (2) = 100 (typ.) at VCE = 6 V, IC = 150 mA
    hFE(IC = 0.1 mA)/hFE(IC = 2 mA) = 0.95 (typ.)
  • Low noise : NF = 1dB (typ.) at f = 1 kHz
  • Complementary to 2SA1015 (O, Y, GR class)

Absolute maximum ratings (Ta=25°C)

  • Collector to Base Voltage : Vcbo = 60V
  • Collector to Emitter Voltage : Vceo = 50V
  • Emitter to Base Voltage : Vebo = 5V
  • Collector Current : Ic = 150 mA
  • Total Dissipation : Pc = 400 mW
  • Junction Temperature : Tj = 125°C
  • Storage Temperatue : Tsg = -55 ~ +150°C

Persamaan Transistor C1815

Persamaan Transistor C1815

Terdapat beberapa jenis transistor yang memiliki karakteristik sama dengan transistor C1815 dan dapat dijadikan sebagai penggantinya.

Meskipun jenisnya berbeda, namun fungsi dan cara kerjanya tetap sama, sehingga tidak perlu khawatir saat menggantinya.

Untungnya, persamaan transistor C1815 dapat dengan mudah ditemukan di toko elektronik baik secara offline maupun online, sehingga tidak perlu repot-repot mencari ke sana kemari.

Berikut beberapa persamaan transistor C1815 yang paling cocok dan ideal digunakan sebagai pengganti terbaik.

  • 2N2222
  • 2N3904
  • 2SC945
  • 2SC3198
  • 2SC2458
  • 2SC3198
  • 2SC3199
  • 2SC3916
  • 2SC3917
  • KSC1815
  • KTC3198

Versi smd :

  • 2SC2712
  • 2SC4166
  • 2SC4738
  • FJX945
  • KTC3875
  • KTC3875S

Ketika membangun rangkaian elektronik dengan menggunakan transistor C1815, perlu diingat untuk tidak menggunakan arus kolektor melebihi 150mA karena dapat menyebabkan transistor menjadi panas dan mengalami breakdown.

Selain itu, kualitas transistor yang beredar di pasaran juga berbeda-beda dan dapat mempengaruhi nilai maksimum dari karakteristik yang tertera dalam datasheet.

Baca juga:  Trafo 5 Ampere Berapa Watt? Ini Cara Menghitungnya

Oleh karena itu, perlu dipastikan bahwa transistor yang digunakan sesuai dengan datasheet yang ada untuk menghindari kerusakan pada rangkaian elektronik.

Penutup

Secara keseluruhan, memahami persamaan transistor C1815 sangat penting untuk membangun rangkaian elektronik yang baik. Dalam penggunaannya, perlu diperhatikan karakteristik dan rating maksimum transistor untuk menghindari kerusakan pada rangkaian.

Namun, dengan mudahnya persamaan transistor C1815 yang tersedia di pasaran, membuat penggantian transistor menjadi lebih mudah dan efisien. Dengan memperhatikan hal-hal tersebut, diharapkan dapat memudahkan dalam memilih dan menggunakan transistor C1815 atau persamaannya dalam membangun rangkaian elektronik.

Terima kasih telah membaca ulasan dari bengkeltv.id mengenai Persamaan Transistor C1815, semoga informasi yang telah disampaikan bermanfaat bagi kalian.
