Persamaan Transistor D882 : Penjelasan Secara Lengkap

Posted on

Bengkeltv.id Persamaan Transistor D882 : Penjelasan Secara Lengkap. Informasi mengenai persamaan transistor D882 sangat penting bagi para insinyur dan penggemar elektronika yang menggunakan transistor tersebut dalam rancangan mereka. Sebagai salah satu transistor yang sangat populer di pasaran, D882 telah digunakan dalam berbagai aplikasi, termasuk rangkaian daya, pengendali motor, dan amplifier audio.

Seri transistor merupakan komponen yang sangat umum ditemukan pada rangkaian elektronik. Diantara berbagai seri transistor tersebut, D882 menjadi salah satu yang paling sering ditemukan pada rangkaian elektronik, seperti pada raket nyamuk, relay, penguat audio, atau switch.

Transistor D882 umumnya digunakan dalam beberapa rangkaian yang memerlukan kinerja tinggi. Dengan arus kolektor maksimum sebesar 3A, D882 dapat digunakan untuk mendorong banyak komponen elektronik seperti relay, dinamo, atau sirkuit elektronik lainnya dengan tegangan saturasi minimum 0,3A.

Sayangnya, transistor NPN jenis ini sulit ditemukan di pasaran, baik secara online maupun offline, dan seringkali kehabisan stok. Oleh karena itu, perlu mencari persamaan D882 yang cocok dan tepat sebagai pengganti yang dapat digunakan.

Dalam artikel ini, akan disajikan beberapa seri transistor yang cocok dan bahkan lebih baik daripada D882 sebagai pengganti. Untuk informasi lebih lanjut, simak ulasan berikut ini.

Persamaan Transistor D882

Terdapat banyak seri transistor yang dapat dijadikan sebagai persamaan dari transistor D882, bahkan dapat ditemukan dari persamaan transistor BC547 yang memiliki jenis yang sama dengan NPN. Namun, mencari Persamaan Transistor D882 memang dapat menjadi suatu tantangan.

Baca juga:  Panduan Menyeluruh : Contoh Cara Menghitung Nilai Resistor dengan Mudah

Agar mempermudah pencarian persamaan transistor D882, berikut ini disajikan beberapa jenis transistor yang cocok digunakan sebagai pengganti terbaik jika D882 rusak. Adapun persamaan transistor D882 antara lain sebagai berikut.

  • BD189
  • BD185
  • BD131
  • BD187
  • BD349
  • MJE802
  • MJE182
  • TIP122L
  • 2SD1693
  • 2SC4342
  • 2SD1018
  • 2SD1712

Demikianlah beberapa seri transistor yang dapat menjadi persamaan dari D882, di mana seri BD menjadi pilihan yang umum dipilih. Perlu diperhatikan bahwa konfigurasi PIN pada beberapa transistor tersebut mungkin berbeda dengan D882, oleh karena itu pastikan untuk memeriksa konfigurasi PIN sebelum memasang pengganti D882.

Datasheet Transistor D882

Untuk memastikan bahwa konfigurasi PIN pada pengganti yang akan digunakan sesuai, sangat penting untuk memahami datasheet transistor ini terlebih dahulu. Berikut ini disajikan datasheet lengkap dari Persamaan Transistor D882 yang dapat dilihat pada ulasan di bawah ini.

Data PIN Out

Persamaan Transistor D882

  • Emitor
  • Colektor
  • Basis

Absolute Maximum Ratings

Persamaan Transistor D882

Electrica Characteristics

Persamaan Transistor D882

Fungsi Transistor D882

Transistor ini sangat cocok untuk amplifikasi dan switching, dan dapat digunakan dalam berbagai rangkaian elektronik yang berbeda, seperti pada sirkuit catu daya, regulator tegangan, sirkuit pengisi daya baterai, switch dengan beban di bawah 3A, motor penggerak, dan sebagainya.

Selain itu, transistor D882 sering digunakan sebagai penguat sinyal audio pada amplifier kecil dan rangkaian elektronik serupa. Untuk memastikan transistor D882 berfungsi dengan baik, sebaiknya hindari memaksakan beban yang melebihi 3A dan pastikan menggunakan resistor basis yang sesuai.

Dalam pengaplikasiannya, transistor jenis NPN ini sering dipasang dalam berbagai rangkaian elektronik, seperti:

  • Voltage regulation
  • Relay driver
  • Generic switch
  • Audio power amplifier
  • DC-DC converter

Karakteristik Transistor D882

Selain persamaan dan fungsinya, penting untuk mengetahui karakteristik dari transistor ini agar dapat mencari pengganti yang sesuai dan optimal. Setiap transistor memiliki karakteristik yang berbeda-beda, sehingga perlu diperhatikan dengan seksama.

Baca juga:  Persamaan Transistor 13001 yang Paling Cocok

Persamaan Transistor D882 memiliki karakteristik yang jelas dan mudah dipahami. Untuk informasi selengkapnya, simak ulasan berikut ini.

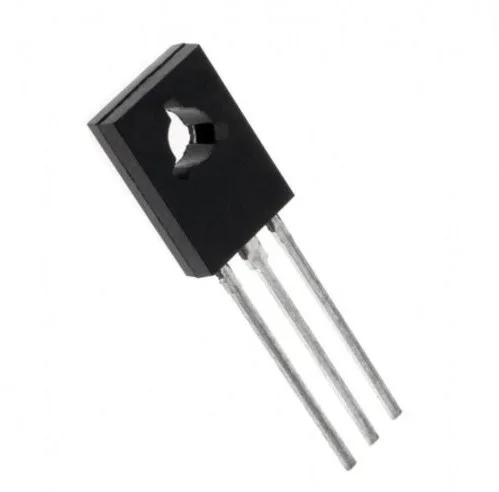

  1. Model cangkang Transistor D882 adalah TO-126.
  2. Transistor D882 NPN atau PNP? Tr D882 termasuk NPN.
  3. Max collector current (IC) = 3A.
  4. Tekanan listrik tertinggi antara kolektor dan emitor (VCE) adalah 30V.
  5. Sedangkan tekanan listrik antara kolektor dan basis (VCB) max 40V.
  6. Tekanan listrik paling tinggi antara emitor dan basis (VEBO) adalah 5V.
  7. Daya maksmal menghasilkan panas pada kolektor (PC) sebesar10 Watt.
  8. Frekuensi perpindahan paling tinggi (fT) adalah 90 MHz.
  9. Penguat arus pada DC adalah (hFE): antara 60 hingga 400.
  10. Penyimpanan suhu paling rendah -55, dan paling tinggi 150 derajat Celcius.
  11. Maximum Collector Power Dissipation (Pc) adalah sebesar 0.5 W.
  12. Maximum Collector-Base Voltage |Vcb| adalah sebesar 40 V.
  13. Maximum Collector-Emitter Voltage |Vce| hingga sebesar 30 V.
  14. Maximum Emitter-Base Voltage |Veb| hingga sebesar 6 V.
  15. Maximum Collector Current |Ic max| sampai 3 A.
  16. Max. Operating Junction Temperature (Tj) adalah 150 °C.
  17. Transition Frequency (ft) adalah 50 MHz.
  18. Forward Current Transfer Ratio (hFE) adalah MIN 60.

Tips Mengganti Transistor

Sebenarnya, kita dapat mengganti transistor yang rusak dengan transistor lain yang sesuai. Oleh karena itu, jika tidak menemukan persamaan transistor yang cocok sebagai pengganti dalam daftar persamaan transistor di bawah ini, maka kita dapat menggantinya dengan jenis transistor lain yang sesuai.

Ada banyak hal yang perlu diperhatikan ketika ingin mengganti transistor dengan jenis transistor lain yang tidak tercantum dalam tabel persamaan transistor, seperti:

  • Pilihlah transistor pengganti yang memiliki spesifikasi tegangan dan arus listrik maksimal lebih besar dari transistor yang akan diganti.
  • Pastikan transistor pengganti memiliki jenis yang sama dengan transistor yang akan diganti.
  • Hindari mengganti transistor jenis bipolar dengan transistor jenis MOSFET atau sebaliknya karena keduanya memiliki karakteristik yang berbeda.
  • Pastikan transistor pengganti memiliki daya maksimal yang lebih besar dari transistor sebelumnya.
Baca juga:  Apa Itu IGBT : Pengertian dan Cara Kerjanya.

Penutup

Demikianlah informasi lengkap dari bengkeltv.id mengenai persamaan transistor D822 beserta datasheet dan fungsi dari transistor ini.

Dengan membaca artikel ini, kalian kini sudah dapat menemukan persamaan transistor D882 yang paling cocok sebagai pengganti. Itulah informasi yang dapat disampaikan, semoga artikel ini bermanfaat bagi kalian.
