Rangkaian Trafo Non CT dan Perbedaan Trafo CT

Posted on

Bengkeltv.idRangkaian Trafo Non CT dan Perbedaan Trafo CT. Dalam dunia elektronika dan kelistrikan, transformator atau trafo memegang peranan yang sangat penting sebagai salah satu komponen yang memiliki berbagai fungsi, mulai dari pengaturan tegangan hingga isolasi sirkuit. Khususnya, terdapat sebuah topik yang seringkali luput dari perhatian, yaitu “Rangkaian Trafo Non CT” atau Rangkaian Transformator Tanpa Current Transformer.

Artikel ini akan mengulas secara mendalam mengenai Rangkaian Trafo Non CT, mulai dari pengertian, prinsip kerja, hingga aplikasi dan manfaatnya dalam berbagai bidang. Jadi, bagi Kalian yang memiliki ketertarikan dalam bidang elektronika, kelistrikan, atau ingin memperdalam pengetahuan mengenai transformator, simaklah artikel ini dengan saksama. Selamat membaca!

Pengertian Transformator atau Trafo

Transformator, yang juga dikenal sebagai trafo, merupakan alat listrik yang bertugas mengkonversi energi listrik dari satu bentuk ke bentuk lainnya.

Nilai dari tegangan listrik yang dihasilkan oleh sebuah transformator dipengaruhi oleh kebutuhan energi listrik pada tempat pengaplikasiannya.

Ada beberapa jenis transformator, antara lain transformator peningkat tegangan, transformator penurun tegangan, transformator pengukuran, dan transformator elektronik.

Transformator dapat diintegrasikan dalam satu rangkaian listrik atau dihubungkan ke beberapa rangkaian lainnya.

Di dalam transformator, arus yang mengalir melalui kumparan menghasilkan fluks magnet yang berubah-ubah dalam inti transformator, yang pada gilirannya menginduksi gaya gerak listrik yang berubah-ubah pada kumparan lain yang terlilit di inti yang sama.

Hal yang menarik adalah, energi listrik dapat ditransfer antar kumparan tanpa adanya hubungan fisik antara keduanya. Fenomena ini dijelaskan oleh Hukum Induksi Faraday yang ditemukan pada tahun 1831, yang menjelaskan bagaimana perubahan fluks magnet yang melingkari kumparan dapat menginduksi tegangan pada kumparan tersebut.

Transformator banyak digunakan untuk meningkatkan tegangan AC yang rendah pada arus yang tinggi (disebut juga sebagai transformator step-up) atau sebaliknya, menurunkan tegangan AC yang tinggi pada arus yang rendah (dikenal sebagai transformator step-down) dalam aplikasi tenaga listrik. Selain itu, transformator juga digunakan untuk menghubungkan tahap-tahap dalam sirkuit pemrosesan sinyal.

Baca juga:  Cara Membuat Antena UHF Sinyal Kuat : Panduan Lengkap

Fungsi lain dari transformator adalah sebagai isolator, di mana tegangan keluarannya sama dengan tegangan masukannya, dan kedua kumparan tidak memiliki hubungan elektrik satu sama lain.

Sejak penemuan transformator konstan pertama pada tahun 1885, transformator telah memegang peranan yang sangat penting dalam transmisi, distribusi, dan pemanfaatan listrik AC.

Ada berbagai macam desain transformator yang dapat ditemukan dalam aplikasi daya elektronik dan listrik.

Ukuran dari transformator juga sangat bervariasi, mulai dari transformator RF yang memiliki volume kurang dari satu sentimeter kubik, hingga unit berukuran raksasa yang memiliki berat mencapai ratusan ton dan digunakan untuk menghubungkan jaringan listrik skala besar.

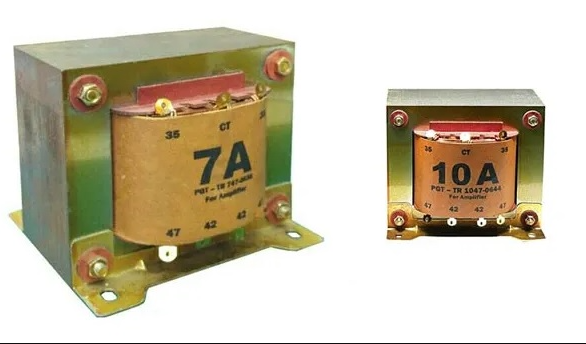

Rangkaian Trafo Non CT dan Perbedaan Trafo CT dan Tanpa CT

Trafo CT atau Trafo Arus adalah perangkat transformator yang digunakan untuk mengukur arus listrik. Trafo ini dirancang khusus untuk tujuan pengukuran arus dalam suatu sistem. Di sisi lain, trafo non CT adalah jenis transformator yang tidak digunakan untuk mengukur arus listrik. Trafo non CT memiliki fungsi-fungsi yang beragam, seperti mengubah tegangan dan mengisolasi sirkuit listrik. Pemilihan antara menggunakan trafo CT atau non CT tergantung pada kebutuhan dan fungsi trafo dalam sistem kelistrikan.

Prinsip Kerja Trafo CT

Prinsip kerja trafo CT didasarkan pada induksi elektromagnetik. Dalam trafo CT, arus yang akan diukur dialirkan melalui kawat primer, yang kemudian menghasilkan medan magnet. Medan magnet ini akan menginduksi arus pada kawat sekunder yang melingkari inti trafo. Arus yang dihasilkan pada kawat sekunder ini akan menjadi indikator dari arus yang mengalir melalui kawat primer.

Prinsip Kerja Trafo Non CT

Seperti halnya trafo CT, trafo non CT juga mengoperasikan prinsip induksi elektromagnetik. Namun, perbedaannya terletak pada tujuan penggunaannya. Trafo non CT digunakan untuk mengubah tegangan antara sirkuit primer dan sekunder. Tegangan pada sirkuit primer akan menciptakan medan magnet yang selanjutnya menginduksi tegangan pada sirkuit sekunder.

Perbedaan Utama Trafo CT dan Non CT

Perbedaan utama antara trafo CT dan non CT terletak pada fungsinya, serta beberapa karakteristik lainnya. Berikut adalah beberapa perbedaan yang mencolok antara keduanya:

Baca juga:  Penyebab TV LED Gambar Biru dan Solusinya

1. Fungsi

Trafo CT digunakan untuk mengukur arus listrik dalam suatu sistem kelistrikan, memungkinkan pengguna untuk memantau dan mengendalikan beban listrik. Sementara itu, trafo non CT digunakan untuk mengubah tegangan antara sirkuit primer dan sekunder, serta mengisolasi sirkuit listrik untuk mencegah hubungan singkat atau kerusakan komponen.

2. Rasio

Trafo CT biasanya memiliki rasio arus yang tinggi, menggambarkan hubungan antara arus primer dan arus sekunder. Rasio ini menunjukkan seberapa besar perubahan arus yang dihasilkan oleh trafo CT. Sementara itu, trafo non CT memiliki rasio tegangan yang tinggi, menggambarkan hubungan antara tegangan primer dan tegangan sekunder. Rasio ini menunjukkan seberapa besar perubahan tegangan yang dihasilkan oleh trafo non CT.

3. Konstruksi

Trafo CT memiliki konstruksi yang berbeda dari trafo non CT. Trafo CT memiliki inti magnetik yang melingkari kawat primer dan kawat sekunder. Arus yang melewati kawat primer menghasilkan medan magnet yang menginduksi arus pada kawat sekunder. Sementara itu, trafo non CT memiliki inti magnetik yang melingkari kawat primer, tetapi kawat sekunder berada di luar inti magnetik.

4. Ukuran

Trafo CT biasanya lebih kecil dibandingkan trafo non CT. Hal ini disebabkan oleh perbedaan dalam konstruksi dan rasio arus atau tegangan. Trafo CT harus mampu mengukur arus yang tinggi, sehingga memerlukan inti magnetik yang lebih kecil untuk menghasilkan medan magnet yang cukup kuat. Sementara itu, trafo non CT memerlukan inti magnetik yang lebih besar untuk menghasilkan tegangan yang lebih tinggi.

5. Aplikasi

Trafo CT umumnya digunakan dalam sistem proteksi dan pengukuran daya, seperti industri, pembangkit listrik, dan transmisi serta distribusi listrik. Sementara itu, trafo non CT memiliki berbagai macam aplikasi, seperti peralatan elektronik, sistem kelistrikan rumah tangga, dan sistem kelistrikan industri.

Cara Membuat CT Pada Trafo Non CT dengan Mudah!

Membuat CT pada rangkaian Trafo Non CT sangatlah mudah. Kalian hanya perlu merakitnya menggunakan bahan-bahan yang sudah tersedia untuk menghasilkan suplai dengan CT Simetris.

Untuk merakitnya, Kalian perlu menyiapkan bahan-bahan berikut ini:

Baca juga:  Perbedaan Resistansi dan Resistivitas yang Perlu Kalian Ketahui

  • Trafo Non CT.
  • Dioda kiprok bridge.
  • Elco dengan ukuran yang disesuaikan tegangan.

Langkah-langkah yang perlu dilakukan untuk merangkainya adalah sebagai berikut.

Pertama, sambungkan input AC pada dioda kiprok. Pastikan dioda hanya menggunakan satu input, sedangkan dua polaritas (+) dan (-) akan keluar.

Dalam sistem ini, salah satu jalur output dari trafo akan digunakan sebagai CT, sementara jalur lainnya akan digunakan untuk membentuk polaritas (+) dan (-) guna menghasilkan tegangan yang simetris.

Selain itu, perhatikan juga kondisi voltase elko dalam modifikasi power supply agar proses perakitan berjalan lancar.

Metode di atas juga dapat digunakan pada trafo CT ketika ingin meningkatkan tegangannya dua kali lipat. Sebagai contoh, jika ingin meningkatkan tegangan dari trafo CT 25V menjadi 50V DC.

Namun, jika Kalian menggunakan trafo jenis Non CT/0, tidak perlu melakukan peningkatan tegangan karena tidak dapat disamakan dengan trafo double way.

Misalnya, jika trafo tersebut hanya memiliki tegangan 25V dan 0V. Jika ingin meningkatkan tegangannya, tegangan tersebut hanya akan menjadi 25V CT 25V. Sementara trafo CT asli bawaan, tegangan 25V CT 25V tersebut dapat ditingkatkan hingga 50V DC.

Penutup

Sebagai simpulan, Rangkaian Trafo Non CT telah berhasil menarik perhatian sebagai solusi inovatif dalam dunia elektronika. Dengan tidak adanya Core Transformer (CT), rangkaian ini menawarkan efisiensi dan keKalianlan yang lebih tinggi, terutama dalam aplikasi yang memerlukan ukuran yang kompak dan kebutuhan daya rendah.

Selain itu, Rangkaian Trafo Non CT juga memungkinkan pengurangan biaya produksi, yang tentunya akan menguntungkan konsumen. Walaupun demikian, penting untuk selalu mempertimbangkan kebutuhan spesifik dari setiap aplikasi sebelum memilih menggunakan rangkaian ini.

Di era teknologi yang senantiasa berkembang, Rangkaian Trafo Non CT bisa menjadi salah satu kunci dalam mewujudkan sistem elektronik yang lebih efisien, hemat energi, dan berkelanjutan. Mari kita nantikan inovasi selanjutnya yang akan memperkaya wawasan kita di bidang ini. Semoga informasi dari bengkeltv.id mengenai kode Rangkaian Trafo Non CT ini bermanfaat untuk Kalian.
