Skema Lilitan Dinamo Mesin Cuci

Skema Lilitan Dinamo Mesin Cuci beserta Cara Mudah Menggulungnya

Posted on

Bengkeltv.idSkema Lilitan Dinamo Mesin Cuci beserta Cara Mudah Menggulungnya. Ketika kita berbicara mengenai mesin cuci, pikiran kita mungkin langsung menuju ke fungsinya yang mengagumkan dalam membersihkan pakaian. Namun, di balik kemudahan yang ditawarkan oleh perangkat ini, terdapat beragam komponen yang bekerja secara harmonis untuk memastikan kinerja optimal.

Salah satu komponen krusial yang seringkali luput dari perhatian adalah dinamo, yang berperan sebagai jantung dari mesin cuci itu sendiri. Dalam artikel ini, kita akan menyelami ke dalam skema lilitan dinamo mesin cuci, yang merupakan faktor penting dalam menentukan bagaimana energi listrik diubah menjadi gerakan mekanis yang menggerakkan tabung mesin cuci. Jadi, mari kita bergulat dengan pengetahuan teknis dan memahami peranan serta mekanisme kerja dari skema lilitan dinamo ini dalam memaksimalkan kinerja mesin cuci Kalian.

Pengertian Dinamo Mesin Cuci

Dinamo yang terdapat di dalam mesin cuci adalah salah satu komponen yang memegang peran krusial dalam menunjang kinerja mesin cuci. Fungsi utamanya adalah mengkonversi energi listrik menjadi energi kinetik yang esensial untuk menggerakkan bak pengering serta pulsator dalam mesin cuci.

Tanpa keberadaan dinamo, mesin cuci akan terhenti dan tidak mampu beroperasi. Hal ini dikarenakan dinamo memiliki peran yang sangat sentral dalam menjalankan berbagai fungsi mesin cuci.

Dinamo yang ada di dalam mesin cuci memastikan bahwa perangkat ini dapat berfungsi secara efisien. Dengan menghasilkan energi kinetik yang diperlukan, dinamo memungkinkan bak pengering dan pulsator untuk bergerak selama proses pencucian dan pengeringan pakaian. Keberadaan dinamo yang beroperasi dengan baik menjamin bahwa mesin cuci dapat berputar dengan mulus dan menghasilkan pencucian serta pengeringan pakaian yang optimal.

Dengan demikian, tidak bisa dipungkiri bahwa peran dinamo dalam mesin cuci adalah sangat vital. Penting bagi kita untuk memastikan bahwa dinamo dalam mesin cuci berfungsi dengan baik untuk memungkinkan operasi yang maksimal dari perangkat ini.

Fungsi Dinamo Mesin Cuci

Dinamo dalam mesin cuci bertindak sebagai elemen yang mengkonversi energi listrik menjadi energi kinetik. Peran dinamo di mesin cuci tidak hanya terfokus pada fase pencucian, namun juga memiliki kepentingan yang signifikan selama proses pengeringan pakaian.

Simak selengkapnya sebagai berikut :

1. Untuk Mencuci Pakaian

Dinamo pada mesin cuci berfungsi sebagai mesin penggerak yang memberdayakan tabung pencuci pakaian. Dalam konteks pencucian pakaian, dinamo dirancang sedemikian rupa sehingga memiliki kekuatan putaran yang tangguh. Hal ini bertujuan untuk memungkinkan pakaian dibolak-balik dengan kekuatan yang besar, sehingga proses pencucian menjadi lebih efektif.

2. Untuk Mengeringkan Pakaian

Tidak hanya berperan dalam proses pencucian, dinamo juga memegang peran penting dalam proses pengeringan pakaian. Dalam fase ini, dinamo didesain untuk mampu menghasilkan putaran dengan kecepatan tinggi. Tujuan dari desain ini adalah untuk memastikan pakaian dapat kering dengan lebih cepat, karena semakin tinggi kecepatan putaran, semakin efisien proses pengeringan.

Baca juga:  Memahami Arti Blanket Pada Mesin Cuci Secara Lengkap

Kegunaan / Manfaat Mengetahui Skema Mesin Cuci

Memahami skema mesin cuci bisa memberikan berbagai keuntungan dan manfaat, terutama bagi mereka yang ingin mengoptimalkan penggunaan dan perawatan perangkat ini. Berikut adalah beberapa kegunaan dan manfaat dari mengetahui skema mesin cuci:

1. Manfaat Skema di Pabrik

Skema lilitan dinamo mesin cuci memegang peranan penting selama tahapan perakitan di pabrik. Mengingat bahwa mesin cuci tidak hanya dirakit oleh satu individu, tetapi bisa melibatkan puluhan, ratusan, bahkan ribuan orang, maka skema ini menjadi panduan yang sangat berguna dalam memfasilitasi proses pembuatan alat.

Tujuan dari skema ini adalah untuk memastikan bahwa setiap individu yang terlibat dalam proses perakitan memahami kode atau jalur yang harus diikuti saat memasang komponen pada mesin cuci. Karena menghafal setiap detail dari komponen di dalamnya adalah tugas yang kompleks dan menantang, skema lilitan dinamo mesin cuci memberikan petunjuk yang jelas mengenai cara memasang komponen sesuai dengan diagram yang telah ditentukan.

2. Manfaat Saat Terjadi Kerusakan

Skema lilitan dinamo pada mesin cuci juga sangat berharga ketika terjadi kerusakan pada alat tersebut. Dengan adanya skema ini, teknisi atau ahli servis mesin cuci dapat dengan cepat dan akurat melacak komponen atau bagian yang bermasalah. Ini memungkinkan identifikasi kerusakan menjadi lebih efisien, dan solusi yang tepat dapat diterapkan untuk mengatasi masalah tersebut.

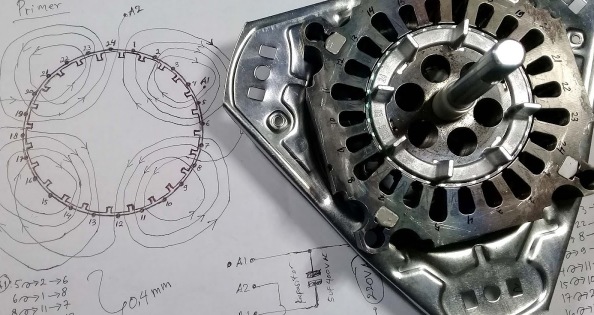

Skema Lilitan Dinamo Mesin Cuci 2 Tabung

Skema lilitan dinamo mesin cuci 2 tabung merujuk pada rancangan atau diagram yang menjelaskan bagaimana kumparan-kumparan pada dinamo diatur dan dihubungkan sehingga dapat menggerakkan dua tabung pada mesin cuci, yaitu tabung pencuci dan tabung pengering. Berikut adalah beberapa poin yang perlu diperhatikan mengenai skema lilitan dinamo mesin cuci 2 tabung:

1. Kumparan dinamo mesin cuci

Mesin cuci 2 tabung dilengkapi dengan tabung pencuci dan tabung pengering. Umumnya, kawat berukuran 040 digunakan untuk tahap mulai (starting) dan berjalan (running) pada tabung pencuci, sementara kawat berukuran 030 digunakan untuk running dan 025 untuk starting pada tabung pengering.
Dianjurkan untuk memilih kawat dinamo baru yang sesuai dengan merek mesin cuci. Kalian dapat melepaskan kawat lama dan membawanya ke toko sebagai referensi untuk mendapatkan kawat yang sesuai. Jika ukuran kawat tidak tepat, proses penggulungan kawat dinamo bisa menjadi lebih rumit.

Skema lilitan dinamo mesin cuci sangat penting dalam proses penggulungan kawat. Biasanya, skema ini bisa ditemukan di bagian belakang unit mesin cuci. Menggunakan skema ini sebagai panduan akan menghindarkan dari kesalahan dalam penggulungan kawat dinamo.

2. Jumlah lilitan

Jumlah lilitan dinamo dapat bervariasi antar merek mesin cuci, tergantung pada diameter alur. Diameter lubang alur atau ketebalan inti (kern) bisa menjadi petunjuk dalam menentukan jumlah lilitan yang diperlukan.

Penting untuk menggulung kawat dengan jumlah lilitan yang akurat agar dinamo dapat beroperasi secara efisien. Jika jumlah lilitan tidak tepat, dinamo mungkin tidak akan berputar, sehingga mesin cuci tidak bisa digunakan.

Baca juga:  Penyebab Mesin Cuci Nyetrum : Mengatasi Masalah dengan Mesin Cuci Kalian

3. Dudukan pada mesin gulung

Meskipun kabel dinamo dengan warna berbeda dapat memudahkan proses pemasangan, menggunakan mesin penggulung akan memudahkan proses penggulungan kawat dinamo. Buatlah dudukan pada mesin penggulung dan buat lubang pada cakram di dudukan agar penggulungan dinamo lebih mudah dilakukan.

4. Menggulung dari diameter kecil

Setelah memahami skema lilitan yang tepat dan mesin sudah siap, mulailah proses penggulungan dengan gulungan berdiameter terkecil, lalu lanjutkan dengan gulungan berdiameter lebih besar.

5. Masukan kumparan dinamo

Skema lilitan dinamo akan menjadi panduan dalam proses penggulungan, pemasangan kumparan, dan penyambungan kabel. Mulailah dengan memasukkan kumparan berdiameter kecil, kemudian lanjutkan dengan yang berdiameter lebih besar.

Setelah semua kumparan terpasang, akan ada 4 kawat yang harus disambungkan ke kabel dinamo. Jalur kabel dinamo kemudian dihubungkan ke komponen lain seperti timer dan kapasitor.

6. Pengecekan skema dinamo

Setelah selesai dengan penggulungan dan pemasangan, lakukan verifikasi pada dinamo. Dinamo yang beroperasi dengan baik seharusnya memiliki putaran yang ringan. Jika terasa berat, mungkin perlu sedikit diketuk untuk memberikan getaran agar kumparan kawat dinamo dapat bekerja dengan

Cara Mudah Menggulung Dinamo Pada Mesin Cuci

Setelah memahami Skema Lilitan Dinamo Mesin Cuci, langkah berikutnya adalah mempelajari cara sederhana untuk menggulung dinamo pada mesin cuci. Memiliki peralatan rumah tangga seperti mesin cuci tentu menyertakan kewajiban untuk siap mengatasi berbagai risiko, termasuk kerusakan pada komponennya.

Paling tidak, kita harus mengerti bagaimana prinsip kerja komponen tersebut dan cara memperbaikinya.

Jika dinamo pada mesin cuci rusak, salah satu cara memperbaikinya adalah dengan menggulung ulang kawat dinamonya. Cara ini sebenarnya tidak terlalu sulit dan bisa dilakukan sendiri di rumah dengan alat-alat yang tersedia. Berikut adalah langkah-langkah yang bisa diikuti:

1. CARILAH KAWAT DINAMO YANG BARU

Sebelum mulai menggulung dinamo, ada baiknya untuk mencari dan membeli kawat dinamo yang baru dan sesuai. Biasanya, mesin cuci menggunakan kawat dinamo berukuran 040, namun ada juga beberapa merek yang menggunakan ukuran lain.

Sebaiknya lepaskan kawat dinamo yang lama dan bawa sebagai contoh saat membeli yang baru, agar mendapatkan ukuran yang tepat. Ini penting karena kawat yang tidak sesuai ukuran bisa menyulitkan proses penggulungan.

2. BUATLAH DUDUKAN PADA MESIN GULUNG

Ada dua cara untuk menggulung dinamo, yaitu secara manual atau dengan menggunakan mesin penggulung. Jika Kalian memilih menggunakan mesin, pastikan untuk membuat dudukan dan melubangi cakramnya. Ini akan memudahkan proses penggulungan.

3. PERHATIKAN JUMLAH LILITAN

Jumlah lilitan dinamo bervariasi antar merek mesin cuci, dan biasanya bergantung pada diameter lubang alur. Kalian bisa mengetahui jumlah lilitan yang tepat dengan mengukur ketebalan inti atau diameter lubang alur. Pastikan jumlah lilitan benar, karena jika salah, dinamo tidak akan muat dan tidak bisa digunakan.

4. MULAILAH MENGGULUNG DARI DIAMETER TERKECIL

Setelah mengetahui jumlah lilitan yang dibutuhkan, Kalian bisa mulai menggulung dinamo. Mulailah dengan diameter terkecil (1 sampai 4 kern), lalu lanjutkan ke diameter yang lebih besar (1-6 kern). Pastikan jari-jari motor dipasang dengan benar dan terus menggulung hingga selesai.

Baca juga:  Mengatasi Mesin Cuci Tidak Bisa Menyala : Tips dan Solusi

5. MASUKKAN KUMPARAN DAN LAKUKAN PENYAMBUNGAN

Biasanya, mesin cuci memiliki dua pasang kutub, yaitu kutub kecil dan kutub besar. Mulailah dengan memasukkan kumparan berdiameter kecil pada alur 1-4, lalu lanjutkan dengan kumparan berdiameter besar untuk hasil yang lebih rapi.

Setelah semua kumparan dimasukkan, akan ada empat kawat yang harus disambungkan. Sambungkan R1 dengan S2 menggunakan kabel biru, sedangkan S1 dengan kabel kuning. Sambungkan juga kabel merah atau kuning ke kap

6. LAKUKAN PENGECEKAN

Setelah menjalani serangkaian langkah di atas, sangat penting untuk memastikan bahwa segala sesuatu berjalan dengan baik melalui pemeriksaan awal.

Apabila putaran dinamo terasa terlalu berat, Kalian dapat mencoba memberikan getaran ke kumparan dinamo dengan mengetuknya secara perlahan menggunakan martil berlapis karet, potongan kayu, atau kayu yang telah dibungkus dengan karet.

Tujuan dari tindakan ini adalah untuk memberikan sedikit getaran pada kumparan dinamo sehingga putarannya menjadi lebih lancar dan kinerja mesin cuci meningkat.

Namun, jika metode ini tidak menunjukkan perubahan yang signifikan, ada kemungkinan bahwa ada kesalahan dalam salah satu langkah yang telah dijalani. Dalam hal ini, disarankan untuk mengulang proses penggulungan kembali dari awal.

Penggunaan mesin penggulung dinamo dalam proses ini dapat menyederhanakan dan meringankan pekerjaan Kalian. Dengan bantuan mesin, proses penggulungan dinamo menjadi lebih cepat dan efisien.

Penutup

Sebagai penutup, memahami dan mengikuti Skema Lilitan Dinamo Mesin Cuci dengan tepat adalah langkah krusial dalam proses perbaikan dan pemeliharaan mesin cuci Kalian. Dengan memiliki pengetahuan yang mendalam tentang skema ini, Kalian tidak hanya mampu melakukan perbaikan sendiri tetapi juga meningkatkan efisiensi dan umur pakai mesin cuci Kalian.

Dalam proses penggulungan ulang dinamo, sangat penting untuk berhati-hati dan memperhatikan detail, karena kesalahan kecil dapat mempengaruhi kinerja keseluruhan mesin. Dengan mengikuti langkah-langkah yang telah diuraikan di atas, Kalian akan memiliki gambaran yang lebih baik tentang cara merawat dan memperbaiki mesin cuci dengan cara yang ekonomis dan efisien.

Ingat, sebuah mesin cuci yang berfungsi dengan baik tidak hanya memberikan kenyamanan dalam pekerjaan rumah tangga, tetapi juga menghemat waktu dan energi Kalian. Jadi, jangan ragu untuk belajar lebih lanjut tentang Skema Lilitan Dinamo Mesin Cuci dan menjadi ahli dalam merawat perangkat rumah tangga yang sangat berguna ini.

Demikianlah artikel dari bengkeltv.id yang membahas tentang Skema Lilitan Dinamo Mesin Cuci. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca.
