Panduan Lengkap Ukuran Resistor Untuk Lampu LED 220V Tegangan AC

Posted on

Bengkeltv.idPanduan Lengkap Ukuran Resistor Untuk Lampu LED 220V Tegangan AC. Untuk menyusun rangkaian elektronik dengan benar, penting untuk mengetahui ukuran resistor yang sesuai untuk lampu LED 220v. Resistor untuk lampu LED dengan tegangan AC dapat dengan mudah dipasang pada rangkaian elektronik.

Resistor dapat mengeluarkan cahaya tanpa menghasilkan panas, dan salah satu jenis resistor yang umum digunakan dalam pembuatan rangkaian elektronik adalah resistor lampu LED 12 volt. Perancang resistor akan membuat indikator LED 220v berdasarkan besar tegangan lampu yang digunakan.

Apa itu Lampu LED 220V?

Lampu LED 220V adalah lampu yang dirancang untuk digunakan pada sumber listrik 220V. Lampu LED ini menggunakan teknologi LED (Light Emitting Diode) yang sangat hemat energi dan tahan lama. Lampu LED tersedia dalam berbagai bentuk, ukuran, dan warna.

Namun, meskipun lampu LED sangat efisien dan tahan lama, tetap saja dibutuhkan beberapa komponen elektronik seperti resistor untuk membuatnya bekerja secara optimal.

Apa itu Resistor?

Resistor adalah komponen elektronik pasif yang dirancang untuk menghambat arus listrik dalam sebuah rangkaian. Resistor terbuat dari bahan penghantar listrik seperti karbon, logam atau bahan semikonduktor, dan memiliki dua terminal yang digunakan untuk menghubungkannya ke rangkaian elektronik.

Resistor digunakan dalam berbagai aplikasi elektronik, seperti mengatur arus listrik, menurunkan tegangan, mengubah sinyal listrik, dan sebagainya. Ukuran nilai resistansi resistor diukur dalam satuan Ohm (Ω) dan dapat bervariasi dari nilai kecil hingga nilai yang sangat besar tergantung pada kebutuhan aplikasi elektronik.

Ukuran Resistor untuk Lampu LED 220v yang Ditentukan Berdasarkan dengan Warna

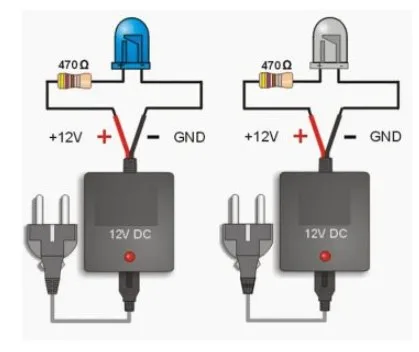

Ukuran Resistor Untuk Lampu LED 220V

Penentuan ukuran resistor untuk lampu LED 220V didasarkan pada warna yang digunakan. Lampu LED memiliki tegangan yang berbeda-beda tergantung pada warna yang digunakan. Lampu LED tersedia dalam berbagai warna, seperti merah, hijau, kuning, biru, dan infra merah. Warna pada lampu LED dipengaruhi oleh senyawa semikonduktor dan panjang gelombang yang digunakan.

Baca juga:  Perbedaan Resistor dan Resistansi Secara Lengkap

Untuk menghitung ukuran resistor, kita harus mengetahui tegangan dan arus maksimum yang dibutuhkan oleh setiap jenis lampu LED, seperti berikut:

  • Lampu merah memiliki VF 2,0V dan IF Max 30mA
  • Lampu infra merah memiliki VF 2,0V dan VF Max 2,5V
  • Lampu kuning memiliki VF 2,1V dan VF Max 2,5V
  • Lampu hijau memiliki VF 2,2V dan VF Max 2,5V
  • Lampu biru memiliki VF 4,5V dan VF Max 5,5V

Rumus untuk menghitung ukuran resistor untuk lampu LED 220V adalah Rd = ( Vs – Vd ) / Id. Di mana:

  • Rd adalah nilai resistor yang dibutuhkan (dalam ohm)
  • Vs adalah tegangan sumber daya (dalam volt)
  • Vd adalah tegangan drop pada lampu LED (dalam volt)
  • Id adalah arus yang dibutuhkan oleh lampu LED (dalam ampere)

Prinsip Menyalakan LED

Untuk menyalakan sebuah LED, diperlukan tegangan maju (forward voltage) yang cukup dan arus yang dibatasi sesuai dengan batas maksimum arus LED tersebut. Untuk LED kecil yang digunakan untuk tampilan biasanya memiliki batas maksimum arus sebesar 25 mA. Tegangan maju pada LED biasanya berkisar antara 1,8 hingga 3 volt tergantung pada warna LED yang digunakan.

Prinsip Mengurangi Tegangan 220 Volt AC

Untuk mengurangi tegangan AC 220 volt, pada adaptor biasanya digunakan transformator atau trafo. Namun jika tidak menggunakan trafo, tegangan 220 volt dapat dikurangi dengan menambahkan komponen seri seperti resistor, kapasitor, atau induktor. Komponen seri tersebut akan mengurangi tegangan yang masuk ke LED agar sesuai dengan kebutuhan LED.

Membuat LED Indicator 220v

Membuat LED indicator 220V dapat dilakukan dengan mudah di rumah menggunakan peralatan rumah tangga yang tersedia. LED indicator berguna untuk mengetahui apakah peralatan rumah tangga dialiri listrik atau tidak. Untuk membuat LED indicator, kita memerlukan resistor untuk lampu LED tegangan AC dan kabel sebagai komponen pelengkap.

Baca juga:  Pengertian dan Jenis Jenis Resistor yang perlu Kalian ketahui

Langkah-langkah pembuatan LED indicator 220V dapat dilakukan sesuai dengan gambar yang tertera. Jalur dengan panah pada gambar merupakan jalur listrik AC, yang dapat dibuat dengan membaut atau menyolder pada stop kontak. Body stop kontak dapat dilubangi sebagai tempat untuk memasang lampu LED. Lampu LED kemudian dapat direkatkan dengan kuat pada stop kontak.

Resistor lampu LED untuk tegangan 12V juga dapat digunakan dalam pembuatan LED indicator pada saklar, mesin blender, amplifier, dan setrika sebagai indikator ketika arus listrik terputus. Dengan adanya LED indicator pada peralatan rumah tangga tersebut, kita dapat mengetahui keberadaan arus listrik yang mengalir ke peralatan tersebut dengan mudah.

Apa yang Terjadi Jika Ukuran Resistor Tidak Sesuai?

Jika ukuran resistor yang digunakan tidak sesuai dengan kebutuhan, maka dapat terjadi beberapa hal yang berdampak pada kinerja lampu LED dan komponen elektronik lainnya. Berikut adalah beberapa dampak yang mungkin terjadi jika ukuran resistor tidak sesuai:

1. Arus listrik yang berlebihan

Jika resistor yang digunakan terlalu kecil, maka arus listrik yang mengalir pada lampu LED akan berlebihan. Hal ini dapat menyebabkan lampu LED menjadi terlalu terang atau bahkan rusak karena terlalu panas.

2. Lampu LED tidak menyala

Jika resistor yang digunakan terlalu besar, maka arus listrik yang mengalir pada lampu LED menjadi terlalu kecil sehingga lampu LED tidak dapat menyala.

3. Kerusakan pada komponen elektronik lain

Jika arus listrik yang terlalu besar mengalir pada komponen elektronik lain, seperti transistor atau IC, maka dapat menyebabkan kerusakan pada komponen tersebut.

4. Efisiensi yang buruk

Jika resistor yang digunakan tidak sesuai, maka efisiensi penggunaan energi akan menjadi buruk dan dapat menyebabkan pemborosan energi listrik.

Baca juga:  Apa Itu Pull Up dan Pull Down Resistor? Penjelasan Secara Lengkap

Oleh karena itu, sangat penting untuk memilih dan menggunakan ukuran resistor yang sesuai dengan kebutuhan lampu LED dan komponen elektronik lainnya. Sebaiknya melakukan pengukuran dan perhitungan yang tepat sebelum memilih ukuran resistor yang akan digunakan..

Baca Juga :

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai ukuran resistor untuk lampu LED 220V. Semoga informasi yang telah disampaikan dapat bermanfaat dan membantu Kalian dalam memilih ukuran resistor yang tepat untuk lampu LED berdasarkan warnanya.

Dengan mengetahui prinsip dasar menyalakan LED dan mengurangi tegangan 220V, kita dapat membuat LED indicator dengan mudah di rumah dan meningkatkan kenyamanan penggunaan peralatan rumah tangga.

Jangan ragu untuk mengaplikasikan informasi yang telah disampaikan dan selalu berhati-hati dalam melakukan percobaan elektronik di rumah. Terima kasih sudah membaca artikel ini.
