Persamaan dan Datasheet Transistor TIP41C Terlengkap !!

Posted on

Bengkeltv.idPersamaan dan Datasheet Transistor TIP41C Terlengkap !!. Artikel ini membahas secara rinci tentang datasheet dan persamaan transistor TIP 41C. Transistor TIP 41C adalah tipe transistor NPN yang umumnya digunakan dalam sirkuit penguat daya dan pengendalian tegangan. Datasheet transistor TIP 41C berisi penjelasan mendalam mengenai karakteristik listrik dan mekanis dari transistor ini.

Selanjutnya, untuk memahami dan menghitung nilai-nilai penting seperti arus kolektor, arus basis, dan tegangan kolektor, persamaan transistor TIP 41C juga sangat penting. Dalam artikel ini, kita akan menjelajahi datasheet transistor TIP41C. Kami akan menyajikan informasi teknis, spesifikasi, dan cara penggunaannya. Mari kita mulai dengan penjelasan singkat tentang transistor TIP41C.

Apa itu Transistor TIP41C?

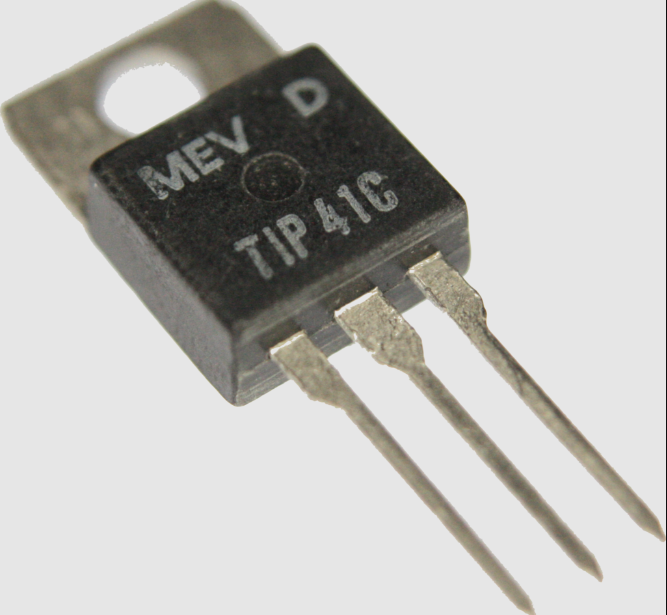

Transistor TIP41C merupakan varian transistor NPN berdaya tinggi yang dapat berfungsi sebagai penguat tegangan atau arus listrik serta dalam sirkuit pemutus (switching). Arus maksimum yang dapat ditangani oleh transistor seri ini mencapai 6A, sehingga sangat cocok digunakan dalam rangkaian penguat audio berdaya tinggi.

Pada aplikasi praktisnya, transistor TIP41C sering digunakan dalam rangkaian penguat akhir. Transistor ini dapat ditemui dengan mudah pada rangkaian amplifier jenis ocl, yang biasa dipakai pada power amplifier rumahan.

Harga transistor TIP41C di beberapa toko elektronik berkisar antara Rp.1500 hingga Rp. 2500. Harga ini dianggap relatif murah, mengingat daya penguatan yang bisa dihasilkan oleh transistor ini cukup besar.

Tegangan maksimum yang bisa diterapkan pada bagian kolektor-emitor pada transistor jenis TIP41C bisa mencapai 100 volt. Arus yang besar ini bisa menyebabkan transistor menghasilkan panas berlebih saat bekerja. Oleh sebab itu, diperlukan sistem pendinginan yang efisien untuk mengelola panas yang dihasilkan selama transistor beroperasi.

Baca juga:  Persamaan Transistor A733 : Panduan Lengkap

Persamaan Transistor TIP 41C

Untuk menggunakan transistor TIP 41C secara efektif dalam rangkaian, penting untuk memahami persamaannya. Persamaan transistor merujuk pada hubungan antara arus dan tegangan di dalam transistor. Persamaan transistor stKalianr sebagai berikut :

1. Persamaan dasar transistor TIP 41C

Ic = β x Ib
Dimana:

  • Ic = arus kolektor
  • Ib = arus basis
  • β = gain arus DC dari transistor

2. Persamaan untuk menghitung nilai β

β = Ic / Ib
Dimana:

  • Ic = arus kolektor
  • Ib = arus basis

3. Persamaan untuk menghitung tegangan Vce

Vce = Vcc – (Ic x Rc)
Dimana:

  • Vcc = tegangan suplai
  • Ic = arus kolektor
  • Rc = resistor kolektor

4. Persamaan untuk menghitung arus basis Ib

Ib = (Vbe – Vb) / Rb
Dimana:

  • Vbe = tegangan basis-emitor
  • Vb = tegangan basis
  • Rb = resistor basis

5. Persamaan untuk menghitung daya dissipasi Pd

Pd = (Vcc – Vce) x Ic
Dimana:

  • Vcc = tegangan suplai
  • Vce = tegangan kolektor-emitor
  • Ic = arus kolektor

Daftar Persamaan Transistor TIP41C

Transistor TIP41C memiliki beberapa persamaan atau setara dengan jenis transistor lainnya berdasarkan karakteristik dan spesifikasi mereka. Berikut adalah beberapa transistor yang dapat digunakan sebagai pengganti atau alternatif dari TIP41C:

  • BD711
  • BD911
  • BDT41C
  • BDT41CF
  • MJE5180
  • MJE5182
  • TIP41CF
  • TIP41CG
  • TIP41D
  • TIP41E
  • TIP41F
  • TIP42D

Spesifikasi dan Datasheet Transistor TIP41C

Transistor TIP41C adalah sebuah transistor NPN yang memiliki spesifikasi khusus dan digunakan dalam berbagai aplikasi elektronik. Berikut adalah ringkasan spesifikasi dan informasi yang biasanya bisa ditemukan dalam datasheet transistor TIP41C:

JenisNPN
Arus kolektor max.6:00 AM
Tegangan kolektor – emitor (Vce)100 V
Tegangan basis – kolektor (Vbc)100 V
Tegangan basis – emitor (Vb)5 V
Disisipasi kolektor max.65 W
Frek. transisi max.3 MHz
Tingkat penguatan15 – 75
Suhu kerja-65 – 150° C
Baca juga:  Persamaan Transistor 13001 yang Paling Cocok

Fungsi dan Contoh Penggunaan

Transistor TIP41C adalah varian transistor NPN yang memiliki kapabilitas untuk mengendalikan voltase dan berfungsi sebagai penguat daya. Tujuan utama dari transistor TIP41C ini adalah untuk berperan sebagai penguat daya dalam skema elektronik serta berfungsi sebagai saklar elektronik pada rangkaian yang membutuhkan tenaga besar.

  1. Sebagai penguat daya, transistor TIP41C dapat diterapkan pada aplikasi amplifier audio dengan tujuan memperkuat sinyal audio. Di dalam rangkaian amplifier audio, transistor TIP41C beroperasi pada kelas AB atau B untuk meningkatkan efisiensi daya dan mengurangi panas yang dihasilkan. Transistor TIP41C juga bisa digunakan dalam rangkaian power amplifier untuk memperkuat sinyal listrik dan menghasilkan tenaga besar pada pengeras suara (speaker).
  2. Sebagai saklar elektronik, transistor TIP41C dapat diterapkan pada skema kontrol motor DC, lampu sorot, dan rangkaian tenaga tinggi lainnya. Transistor TIP41C beroperasi dengan cara mengendalikan aliran arus pada beban. Saat transistor TIP41C dalam keadaan aktif, arus akan mengalir dari kolektor ke emitor. Sementara dalam kondisi non-aktif, arus tidak akan mengalir dan beban tidak akan menerima tenaga.
  3. Transistor TIP41C juga bisa digunakan sebagai pengendali voltase dalam sirkuit regulator. Di dalam sirkuit regulator, transistor TIP41C berperan sebagai bagian dari skema pengendalian voltase untuk menjamin keluaran voltase dari power supply sesuai dengan yang diharapkan.
  4. Transistor TIP41C seringkali digunakan dalam skema yang memerlukan tenaga besar. Hal ini disebabkan oleh kemampuan transistor TIP41C dalam menangani arus dan voltase yang tinggi dengan baik. Oleh karena itu, penggunaan transistor TIP41C dapat memperbaiki efisiensi penggunaan tenaga pada aplikasi tersebut dan memastikan performa rangkaian tetap stabil.

Tips Agar Transistor TIP41C Awet

Untuk memastikan transistor TIP41C tahan lama dan dapat beroperasi secara optimal sepanjang waktu, berikut beberapa saran yang bisa Kalian terapkan:

Baca juga:  Pahami, Penyebab Ampli Transistor Final Cepat Panas Disini

  • Jangan Melampaui Batas Daya Maksimum: Pastikan transistor TIP41C tidak beroperasi melebihi batas daya maksimum yang tertera dalam datasheet. Mengoperasikan transistor di atas batas daya maksimum dapat menyebabkan pemanasan berlebih (overheating) dan merusak transistor.
  • Penggunaan Heatsink: Saat transistor TIP41C digunakan dalam rangkaian berdaya tinggi, ia akan menghasilkan panas. Penggunaan heatsink pada transistor dapat membantu mengusir panas dan mencegah transistor mengalami overheating.
  • Hindari Pengaktifan dan Penonaktifan yang Berlebihan: Melakukan pengaktifan dan penonaktifan (switch on/off) secara berlebihan pada transistor dapat menyebabkan transistor cepat lelah dan mengurangi umur pakainya.
  • Pasang Resistor Basis: Memasang resistor basis dapat membantu mengendalikan arus basis dan mencegah arus basis yang berlebihan, yang dapat berakibat pada kerusakan transistor.
  • Lindungi dari Tegangan Transien: Tegangan transien yang tak terduga dapat merusak transistor. Pastikan rangkaian memiliki proteksi tegangan yang memadai untuk mencegah kerusakan pada transistor.
  • Dengan menerapkan saran-saran di atas, transistor TIP41C Kalian dapat memiliki usia yang lebih panjang dan berfungsi dengan baik dalam rangkaian elektronik Kalian.

Baca Juga :

Kesimpulan

Transistor TIP41C adalah komponen penting yang memiliki beragam aplikasi dalam dunia elektronik. Dengan memahami datasheet-nya, Kalian akan mendapatkan gambaran yang lebih baik tentang karakteristik dan spesifikasinya, memungkinkan Kalian untuk menggunakannya dengan lebih efektif.

Kami berharap artikel ini telah memberikan wawasan yang berharga bagi Kalian dan semoga sukses dalam semua proyek Kalian yang melibatkan transistor TIP41C. Teruslah belajar dan eksplorasi dalam bidang elektronik, karena kemajuan teknologi selalu membawa inovasi baru yang menarik.

Demikian ulasan dari bengkeltv.id mengenai Datasheet Transistor TIP41C. Semoga bermanfaat untuk Kalian.
