Kipas Angin Tanpa Kapasitor dan Cara Memperbaikinya.

Posted on

Bengkeltv.idKipas Angin Tanpa Kapasitor dan Cara Memperbaikinya. Kipas angin adalah salah satu perangkat rumah tangga yang sangat umum digunakan di seluruh dunia. Namun, banyak dari kita mungkin tidak terlalu memperhatikan bagaimana kipas angin bekerja. Salah satu komponen penting dalam kipas angin adalah kapasitor, yang digunakan untuk memulai dan menjaga putaran motor kipas angin.

Namun, saat ini telah dikembangkan kipas angin tanpa kapasitor yang lebih efisien dan lebih tahan lama. Kipas angin tanpa kapasitor ini menggunakan teknologi inverter untuk mengatur putaran motor dengan lebih akurat dan efisien.

Dalam kipas angin tradisional, kapasitor sering menjadi titik lemah yang rentan mengalami kerusakan. Jika kapasitor rusak, kipas angin tidak akan dapat beroperasi dengan baik atau bahkan sama sekali. Namun, kipas angin tanpa kapasitor dapat menghindari masalah ini dan memberikan kinerja yang lebih andal dan tahan lama.

Apa itu Kapasitor Kipas Angin?

Komponen yang dimaksud adalah kapasitor yang umumnya dipasang pada kipas angin AC. Meski kapasitor berperan penting, kipas angin juga memiliki beberapa komponen lain seperti rotor, stator, dan regulator yang semuanya bekerja sama untuk menjaga kipas angin berfungsi dengan baik.

Salah satu fungsi utama dari kapasitor pada kipas angin adalah menyimpan muatan arus listrik. Kapasitor, yang juga sering disebut sebagai kondensator, adalah salah satu komponen yang sering ditemukan pada rangkaian elektronik, termasuk pada kipas angin, amplifier, mesin cuci, dan sejenisnya.

Cara Kerja Kapasitor Pada Kipas Angin

Sebelum membahas fungsi kapasitor pada kipas angin, kita perlu memahami bagaimana kapasitor pada kipas angin dapat mengontrol kecepatan putaran kipas dengan sangat efektif.

Saat kipas angin dinyalakan, arus listrik mulai mengalir ke dinamo sehingga kipas mulai berputar. Namun, ketika kalian ingin mengatur kecepatan putaran kipas pada tingkat tertentu, itulah saat kapasitor mulai bekerja.

Kapasitor pada kipas angin memungkinkan variasi tegangan listrik yang dialirkan ke motor atau dinamo kipas, sehingga semakin cepat kipas berputar, semakin besar pula energi yang dikeluarkan oleh kapasitor.

Dengan demikian, kapasitor memainkan peran penting dalam mengatur kecepatan putaran kipas dan memastikan kinerjanya tetap stabil.

Karakteristik Kapasitor Kipas Angin

Baca juga:  Rangkaian Skema Modul Power Supply Mesin Cuci Polytron Terlengkap

Karakteristik kapasitor pada kipas angin diantaranya adalah sebagai berikut:

  • Bentuk: silinder atau kotak.
  • Diameter: sekitar 27 mm.
  • Jumlah fase: 1 fase.
  • Ukuran: 27 x 52.
  • Suhu: antara -25 hingga +85 derajat celcius.
  • Frekuensi: 50Hz
  • Toleransi: 5%
  • Nilai tegangan: 440 VAC.
  • Kapasitansi: Antara 1,5 Mfd sampai 4 Mfd (micro-farad)

Fungsi Kapasitor Pada Kipas Angin

Tentu saja, tidak ada komponen yang dipasang pada kipas angin tanpa alasan tertentu. Kapasitor pada kipas angin memiliki fungsi penting yang mempengaruhi kinerja kipas angin secara keseluruhan.
Namun, pertanyaannya adalah apa sebenarnya fungsi kapasitor pada kipas angin? Dan apakah kipas angin akan tetap berjalan normal tanpa adanya kapasitor? Untuk mengetahui informasi lebih detail, silakan simak pembahasan berikut ini

1. Kapasitor Sebagai Starting

Fungsi utama dari kapasitor pada kipas angin adalah sebagai starting dan running, yang berarti membantu memulai dan menjaga kipas berputar saat dinyalakan.

Jika Anda pernah bertanya-tanya mengapa kipas angin langsung berputar ketika dihubungkan ke listrik, itu karena adanya kapasitor yang berfungsi sebagai starter.

Kipas plafon biasanya dilengkapi dengan dua jenis kapasitor, yaitu kapasitor start dan kapasitor running. Kapasitor start dipasang untuk memberikan dorongan awal pada dinamo kipas.

Kapasitor start ini biasanya berukuran lebih besar dan terbuat dari bahan aluminium, berbentuk seperti silinder atau kaleng.

2. Kapasitor Sebagai Running

Rentang kapasitansi untuk kapasitor run pada satu fase pada kipas angin biasanya berkisar antara 0,1 F hingga 50 F, dengan nilai tegangan mulai dari 120V hingga 450V (250VAC untuk 50/60Hz). Kapasitor run pada kipas angin umumnya memiliki ukuran yang lebih kecil dan berbentuk silinder atau kotak.

Fungsi utama dari kapasitor run pada kipas angin adalah untuk menjaga kecepatan putaran kipas agar tetap stabil.

Kebanyakan kapasitor run pada kipas angin tidak memiliki polaritas, sehingga tidak masalah jika kedua kabelnya terbalik, karena kapasitor kipas angin ini dirancang khusus untuk tetap berfungsi selama kipas angin berputar.

Jika kipas angin mengalami kerusakan dan tidak dapat berputar, salah satu penyebabnya mungkin adalah kapasitor yang rusak dan harus diganti.

Tanda-tanda kerusakan pada kapasitor antara lain ketika kipas tidak berputar kecuali harus diputar secara manual saat dinyalakan, ini adalah tanda-tanda bahwa kapasitor kipas angin telah rusak.

Bagaimana Cara Kapasitor Mengatur Kecepatan Kipas Angin?

Saat kalian menyalakan kipas angin, kapasitor start pada kipas akan mulai mengisi dan menyimpan muatan listrik. Fungsi dari kapasitor start ini adalah memberikan dorongan awal agar kipas angin dapat berputar dengan lancar.

Dengan menyimpan muatan listrik, kapasitor start dapat memberikan daya tambahan pada dinamo kipas, sehingga memungkinkan kipas angin dapat berputar dengan cepat dan stabil. Dalam prosesnya, kapasitor start akan mengeluarkan energi yang disimpannya untuk membantu memulai putaran kipas secara efektif.

Baca juga:  Cara Memilih Dispenser Sesuai Kebutuhan : Panduan Lengkap

Dengan demikian, kapasitor start pada kipas angin sangat penting untuk menjaga kinerja kipas agar tetap stabil dan efisien.

Berapa Ukuran Kapasitor Kipas Angin?

Ukuran kapasitor pada kipas angin biasanya berbeda-beda, tergantung pada jenis kipas dan kebutuhan daya listrik yang dibutuhkan. Beberapa ukuran kapasitor yang umumnya digunakan pada kipas angin antara lain 1,5 uF / 250 Volt, 2,5 uF, dan 3,3 uF. Meskipun ukuran kapasitor bervariasi, namun tidak menjadi masalah jika Anda ingin mengganti kapasitor yang kecil dengan yang lebih besar.

Namun, perlu diingat bahwa jika Anda mengganti kapasitor yang besar dengan yang lebih kecil, misalnya mengganti kapasitor 2,5 uF dengan 1,5 uF, maka tingkat kecepatan putaran kipas akan lebih rendah dari sebelumnya.

Sebaliknya, jika kapasitor yang lebih kecil diganti dengan yang lebih besar, maka tingkat putaran kipas akan meningkat, tetapi ini bisa berdampak buruk pada gulungan kipas, yang akhirnya dapat membuatnya cepat rusak atau bahkan terbakar.

Oleh karena itu, sebaiknya gunakan kapasitor yang sesuai dengan spesifikasi kipas angin yang digunakan untuk menjaga kinerja kipas tetap stabil dan aman.

Skema/Rangkaian Kipas Tanpa Kapasitor

Sebelum membahas cara memperbaiki kipas angin tanpa kapasitor, perlu diketahui bahwa skema atau rangkaian kipas angin tanpa kapasitor dapat berbeda dengan kipas angin yang menggunakan kapasitor. Oleh karena itu, penting untuk memahami skema atau rangkaian kipas angin tanpa kapasitor terlebih dahulu.

Rangkaian sederhana kipas angin tanpa kapasitor dapat dilihat pada gambar berikut ini. Dalam skema ini, kipas angin dihubungkan langsung ke sumber listrik AC, sehingga dapat langsung berputar saat dinyalakan.

Tanpa adanya kapasitor, kipas angin tidak memiliki kemampuan untuk mengatur kecepatan putarannya, sehingga hanya dapat berputar pada satu tingkat kecepatan saja.

Dalam hal ini, memperbaiki kipas angin tanpa kapasitor mungkin akan membutuhkan cara-cara yang berbeda dari kipas angin yang menggunakan kapasitor.

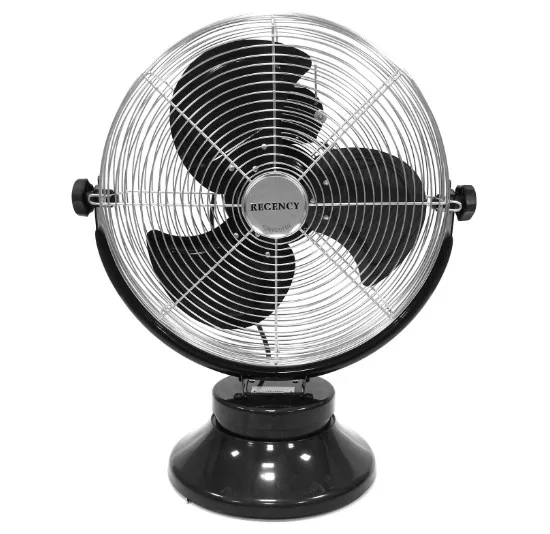

Kipas Angin Tanpa Kapasitor

Cara Memperbaiki Kipas Angin Tanpa Kapasitor

Kipas Angin Tanpa Kapasitor

Perbaikan kipas angin tanpa kapasitor dapat dilakukan dengan cukup mudah oleh banyak orang dan sudah terbukti berhasil. Salah satu keuntungan dari perbaikan kipas tanpa kapasitor adalah biayanya yang lebih ekonomis, karena hanya memerlukan dinamo dengan satu gulungan saja tanpa saklar starter.

Meskipun demikian, kipas angin tanpa kapasitor memiliki kelemahan pada putaran torsi awal yang lebih kecil, sehingga lebih cocok digunakan pada dinamo ukuran kecil, seperti pada kipas angin kecil.

Baca juga:  Skema Spul Kipas Angin Beserta Cara Menyambungnya dengan Mudah

Untuk memperbaiki kipas angin tanpa kapasitor, langkah pertama yang perlu dilakukan adalah memeriksa gulungan utama pada dinamo dan memastikan bushing atau bearing yang terkait dengan rotor masih berputar lancar dan sempurna.

Selain itu, pastikan kabel terpasang dengan benar dan disolder dengan baik agar rangkaian arus dapat mengalir secara optimal. Sebenarnya, cara memperbaiki kipas angin tanpa kapasitor hanya memerlukan beberapa langkah sederhana seperti itu saja.

Cara Kerja Dinamo Tanpa Kapasitor

Selain memahami skema dan cara memperbaikinya, penting juga untuk memahami cara kerja motor listrik (dinamo) tanpa adanya kapasitor. Secara sederhana, dinamo kipas angin tanpa kapasitor menggunakan shaded pole atau lilitan pelengkap untuk membantu putaran awal.

Pada shaded pole, fluks magnet akan meningkat ketika diberi arus, tetapi akan ditunda oleh arus induksi pada perisai tembaga. Saat arus mengalir ke kumparan utama, unshaded pole akan menimbulkan medan magnet yang memutar rotor, sehingga kipas angin dapat berputar.

Ini merupakan cara kerja sederhana dari dinamo kipas angin tanpa kapasitor. Dengan memahami cara kerja ini, kita dapat lebih memahami bagaimana kipas angin tanpa kapasitor dapat berfungsi dengan baik tanpa perlu menggunakan kapasito

Kesimpulan

Kipas angin tanpa kapasitor memang memiliki kelemahan pada putaran torsi awal yang lebih kecil. Namun, jangan khawatir karena perbaikan kipas angin tanpa kapasitor dapat dilakukan dengan mudah dan biaya yang lebih ekonomis.

Langkah-langkah perbaikan yang perlu dilakukan antara lain memeriksa gulungan utama pada dinamo, memastikan bushing atau bearing berputar lancar, dan menyambung kabel secara benar dengan menggunakan solder.

Dalam cara kerjanya, dinamo kipas angin tanpa kapasitor menggunakan shaded pole untuk membantu putaran awal. Saat diberi arus, fluks magnet akan meningkat namun akan ditunda oleh arus induksi pada perisai tembaga.

Kemudian, saat arus mengalir ke kumparan utama, unshaded pole akan menimbulkan medan magnet yang memutar rotor sehingga kipas angin dapat berputar.

Walaupun kipas angin tanpa kapasitor memiliki kelemahan pada putaran torsi awal yang lebih kecil, namun perbaikannya dapat dilakukan dengan mudah dan biaya yang lebih ekonomis.

Dengan memahami cara kerja dan langkah-langkah perbaikan yang tepat, kipas angin tanpa kapasitor dapat tetap berfungsi dengan baik dan dapat digunakan untuk berbagai keperluan.

Itulah ulasan mengenai Kipas Angin Tanpa Kapasitor dari bengkeltv.id. Semoga informasi yang telah disampaikan dapat membantu kalian.
