Bengkeltv.id – Pengertian Limit Switch dan Keunggulannya. Limit switch, atau saklar batas, adalah perangkat elektronik yang mendeteksi posisi atau keadaan fisik suatu objek dan menghasilkan sinyal output ketika objek tersebut mencapai atau melewati batasan tertentu. Meskipun sering dianggap sepele, limit switch memiliki peran yang sangat penting dalam sistem otomasi industri. Mereka berfungsi sebagai pengendali keselamatan dan perangkat pengaman, serta memungkinkan kontrol otomatis untuk memastikan bahwa mesin dan peralatan beroperasi dengan tepat.
Aplikasi limit switch sangat bervariasi dan meliputi berbagai industri seperti manufaktur, otomotif, pabrik pengolahan, dan banyak lagi. Mereka digunakan dalam berbagai aplikasi, mulai dari memantau posisi pintu dan jendela hingga mengendalikan gerakan robotik dan mesin produksi otomatis. Dengan demikian, limit switch menjadi salah satu elemen kunci dalam menciptakan sistem otomasi industri yang efisien dan aman.
Pemahaman yang baik tentang limit switch sangat penting bagi para profesional di bidang otomasi industri. Dengan memahami prinsip kerja dan aplikasi limit switch, para insinyur dan teknisi dapat merancang, menginstal, dan memelihara sistem otomasi dengan lebih efektif. Mereka juga dapat mengidentifikasi masalah potensial dengan cepat dan mengambil tindakan perbaikan yang diperlukan untuk menjaga keKalianlan dan keselamatan operasi industri. Dengan demikian, artikel ini bertujuan untuk memberikan wawasan yang komprehensif tentang pengertian, fungsi, dan pentingnya limit switch dalam konteks otomasi industri modern.
Pengertian Limit Switch

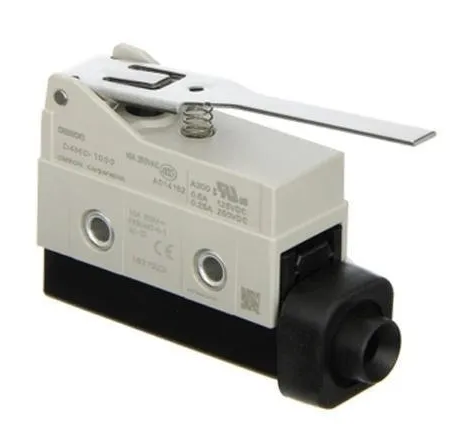

Limit Switch, sebuah perangkat deteksi yang penting, terbuat dari kotak logam atau resin sebagai kerangka dasarnya. Kotak ini dirancang untuk melindungi komponen internal dari tekanan, kelembapan, minyak, debu, dan kotoran, menjadikannya ideal untuk penggunaan di lingkungan yang menuntut ketahanan mekanis dan perlindungan lingkungan.
Limit Switch merupakan perangkat elektromekanis yang terdiri dari aktuator yang terhubung secara mekanis ke serangkaian kontak. Ketika aktuator bersentuhan dengan suatu objek yang bergerak, sakelar batas akan mengatur aliran listrik melalui kontaknya, menghubungkan atau memutuskannya.
Sakelar batas mekanis memiliki lengan aktuator yang berperan dalam mengoperasikan kontak listrik saat lengan tersebut bergerak. Kegagalan limit switch umumnya terjadi karena masalah mekanis yang terjadi pada lengan aktuator.
Keunggulan Limit Switch
Limit Switch adalah perangkat elektrik yang sering digunakan dalam berbagai aplikasi industri untuk mengontrol mesin dan peralatan. Kelebihan dari Limit Switch mencakup beberapa hal yang membuatnya diminati dalam pengendalian proses industri. Berikut adalah beberapa kelebihan utama dari Limit Switch:
1. Kemampuan Arus Tinggi
Limit Switch mampu menangani arus listrik tinggi, sangat penting ketika mesin atau peralatan menghasilkan arus besar. Kemampuan ini membuat Limit Switch cocok untuk lingkungan industri yang memerlukan pemutusan arus listrik yang aman saat mencapai batas tertentu.
2. Biaya Rendah
Salah satu keunggulan utama Limit Switch adalah harganya yang relatif murah. Tersedia dalam berbagai model dan konfigurasi, membuatnya menjadi pilihan ekonomis untuk pengendalian proses industri. Harga yang terjangkau ini membuat Limit Switch menjadi solusi efisien, terutama bagi perusahaan dengan anggaran terbatas.
3. Familiar dengan Teknologi Penginderaan Rendah
Limit Switch telah menjadi bagian integral dari teknologi sensor rendah di industri. Mereka terkenal dengan kemampuan mendeteksi perubahan posisi mekanis atau kejadian lainnya dengan akurasi tinggi. KeKalianlan mereka dalam sensor rendah membuat mereka cocok untuk mengontrol proses produksi yang memerlukan pemantauan posisi atau pergerakan peralatan.
Cara Kerja Limit Switch
Dalam gambar di bawah ini, prinsip kerja limit switch dapat dijelaskan secara sederhana:
Titik kontak awal atau sumber arus masuk ke rangkaian komponen, yang vital dalam menjaga aliran listrik. Jika terjadi putus atau kerusakan di titik ini, seluruh mesin atau rangkaian akan berhenti beroperasi.
Terminal atau kontak NO berfungsi sebagai titik hubungan dengan komponen pertama saat disentuh oleh komponen terkait tuas.
Body limit switch bertugas melindungi seluruh rangkaian dari elemen asing seperti air dan debu. Keberadaan penutup ini sangat penting karena komponen limit switch adalah jalur arus listrik yang krusial.
Komponen penghubung antara kontak utama dan kontak NC atau NO, yang harus terpasang dengan benar agar tidak menimbulkan masalah.
Komponen yang mengubah posisi konduktor dari posisi awal ke posisi terhubung NO (OFF) atau sebaliknya, yang bersentuhan fisik dengan mesin atau aplikasi lain yang menggunakan limit switch.
Kontak NC sebagai jalur utama untuk arus keluar dari rangkaian limit switch, yang terhubung dengan perangkat lain seperti motor pada pintu gerbang otomatis.
Jenis Limit Switch
Limit switch adalah perangkat elektrik yang dipakai untuk mendeteksi atau mengatur pergerakan objek atau mesin dalam konteks aplikasi industri. Ada beragam jenis limit switch, masing-masing dengan kekhasan dan penggunaan spesifik.
Setelah memahami Pengertian Limit Switch, berikut beberapa jenis umum yang sering dipakai:
1. Saklar Tuas (Lever Switch)
Jenis limit switch ini dilengkapi dengan tuas atau pengungkit yang bisa bergerak bebas atau berputar. Ketika tuas terpapar oleh objek yang bergerak, saklar akan aktif dan mengirimkan sinyal ke sistem kontrol. Umum dipakai untuk mendeteksi pembatas pergerakan pintu, tutup, atau valve dalam konteks mesin atau peralatan industri.
2. Saklar Rol (Roller Switch)
Limit switch ini memiliki roda atau rol yang bisa berputar dan digunakan untuk mengidentifikasi pergerakan objek atau bagian mesin pada permukaan yang rata. Cocok untuk aplikasi di mana objek yang bergerak bersentuhan dengan rol, memicu saklar saat objek tersebut berpindah.
3. Saklar Geser (Sliding Switch)
Jenis limit switch ini mempunyai terminal atau kontak yang bergeser dan digunakan untuk mendeteksi pergerakan objek atau bagian mesin secara horizontal atau vertikal. Sering digunakan pada sistem konveyor atau peralatan yang membutuhkan deteksi perpindahan objek.
4. Saklar Tekan (Push Button Switch)
Limit switch ini umumnya digunakan dalam situasi yang memerlukan kendali manual. Dilengkapi dengan tombol atau tekanan yang harus ditekan untuk mengaktifkan saklar, cocok untuk kasus di mana operator perlu campur tangan langsung, seperti menghentikan mesin atau memulai suatu proses.
5. Saklar Pegas (Spring Switch)
Jenis limit switch ini memanfaatkan pegas untuk mengembalikan tuas atau pengungkit ke posisi semula setelah objek atau bagian mesin mencapai batas yang ditetapkan. Dipakai untuk memastikan saklar kembali ke posisi awal setelah pemutaran atau pergerakan objek selesai.
Aplikasi Limit Switch
Tentu, memahami Pengertian Limit Switch sudah cukup jelas. Selanjutnya, limit switch adalah komponen yang sangat penting dalam dunia otomatisasi pabrik dan mesin karena memiliki beragam aplikasi yang berbeda. Di bawah ini adalah beberapa aplikasi umum dari limit switch:
1. Otomatisasi Pabrik atau Mesin yang Saling Mengunci
Limit switch digunakan dalam sistem otomatisasi pabrik dan mesin yang saling berinteraksi. Mereka memastikan bahwa komponen atau mesin hanya beroperasi saat posisi atau kondisi tertentu tercapai. Sebagai contoh, dalam mesin kompleks, limit switch memastikan semua komponen berada pada posisi yang benar sebelum mesin diaktifkan, mencegah potensi kerusakan atau kegagalan jika semua kondisi belum terpenuhi.
2. Pembatas Perjalanan Pada Peralatan Mesin
Limit switch sering digunakan pada peralatan mesin untuk membatasi perjalanan sumbu mesin. Mereka memastikan pergerakan mesin hanya terjadi dalam rentang tertentu, mengurangi risiko kerusakan karena pergerakan yang berlebihan. Misalnya, pada mesin penggiling, limit switch bisa menghentikan gerakan meja saat mencapai posisi akhir perjalanan.
3. Aplikasi Penanganan Material
Limit switch digunakan dalam aplikasi penanganan material untuk mengidentifikasi perpindahan material dari satu platform ke platform lainnya. Sebagai contoh, dalam sistem konveyor, limit switch mendeteksi kapan material mencapai posisi tertentu, memungkinkan operasi lanjutan seperti pengemasan atau pengiriman.
4. Penggunaan dalam Overhead Crane
Overhead crane adalah mesin berat untuk mengangkat beban berat. Limit switch digunakan dalam sistem overhead crane untuk membatasi perjalanan hoist dan trolley. Mereka memastikan hoist berhenti saat mencapai posisi tertentu, menghindari potensi bahaya atau kerusakan.
5. Kontrol Pencahayaan di Panel Kontrol
Limit switch juga dipakai di panel kontrol untuk mengatur pencahayaan. Mereka dapat mengaktifkan atau mematikan pencahayaan di area tertentu berdasarkan kondisi tertentu. Sebagai contoh, limit switch bisa menghidupkan lampu di dalam panel kontrol saat pintu panel terbuka, memudahkan teknisi dalam melakukan pemeliharaan atau perbaikan.
Penutup
Dalam mengeksplorasi Pengertian Limit Switch, kita menemukan bahwa perangkat ini tidak hanya merupakan komponen elektronik biasa, tetapi juga fondasi penting dalam otomatisasi industri modern. Dengan kemampuannya yang luas dalam mendeteksi pergerakan, mengontrol peralatan, dan memastikan keselamatan, Limit Switch telah menjadi tulang punggung yang mendukung efisiensi dan keamanan dalam berbagai proses industri.
Dengan pemahaman yang lebih dalam tentang bagaimana Limit Switch bekerja dan aplikasi-aplikasi utamanya, kita dapat mengambil langkah lebih maju dalam mengoptimalkan sistem otomatisasi dan meningkatkan produktivitas di berbagai sektor industri. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Limit Switch, semoga informasi yang telah disampaikan dapat membantu kalian.
