Pengertian Osilator dan Prinsip Kerjanya : Secara Lebih Detail

Posted on

Bengkeltv.idPengertian Osilator dan Prinsip Kerjanya : Secara Lebih Detail. Pernahkah Kalian bertanya-tanya bagaimana siaran radio dan televisi mengalir ke perangkat Kalian, atau bagaimana jam digital menjaga waktu dengan akurasi yang luar biasa? Semua ini berkat peran penting yang dimainkan oleh sebuah komponen elektronik yang disebut osilator.

Dalam dunia elektronika dan telekomunikasi, osilator merupakan elemen penting yang memungkinkan berfungsinya berbagai teknologi canggih yang kita gunakan setiap hari. Untuk memahami lebih lanjut mengenai komponen elektronik ini, kita perlu membahas tentang pengertian osilator dan prinsip kerjanya.

Artikel ini akan membantu Kalian mendapatkan pemahaman mendalam tentang apa itu osilator, bagaimana ia bekerja, dan bagaimana ia mempengaruhi dunia di sekitar kita.

Pengertian Osilator

Osilator adalah suatu rangkaian elektronika yang menghasilkan sinyal listrik bergetar atau berayun secara teratur dengan amplitudo yang tetap. Sinyal yang dihasilkan oleh osilator dapat berupa gelombang sinus, gelombang kotak, atau gelombang gigi gergaji.

Pada dasarnya, osilator mengubah sinyal arus searah (DC) dari sumber daya menjadi sinyal arus bolak-balik (AC), sehingga menghasilkan sinyal listrik yang berayun secara teratur dengan amplitudo yang tetap.

Tiga istilah yang terkait erat dengan osilator adalah “periodik”, “amplitudo”, dan “frekuensi”. Berikut adalah pengertian dari ketiga istilah penting tersebut.

  • Periodik adalah waktu yang diperlukan untuk melakukan satu kali ayunan atau waktu yang dibutuhkan untuk satu siklus penuh gelombang bolak-balik. Biasanya diukur dalam detik (second).
  • Amplitudo adalah jarak terjauh dari titik keseimbangan dalam sebuah ayunan.
  • Frekuensi adalah jumlah ayunan yang terjadi dalam satu detik. Satuan frekuensi adalah Hertz.

Prinsip Kerja Osilator

Osilator adalah sebuah rangkaian elektronika yang menghasilkan sinyal listrik yang bergetar secara terus-menerus. Prinsip kerja osilator melibatkan dua bagian utama, yaitu penguat (amplifier) dan umpan balik (feedback).

Pada osilator, prinsip kerjanya adalah dengan menggunakan sinyal kecil atau umpan balik kecil yang berasal dari penguat itu sendiri. Ketika arus listrik diberikan ke penguat, akan terjadi umpan balik kecil yang kemudian kembali masuk ke penguat dan menguatkan sinyal tersebut.

Baca juga:  Pengertian Kabel OTG: Fungsi, Jenis, Kelebihan & Kekuranganya

Apabila keluaran (output) penguat memiliki fase yang sama dengan sinyal umpan balik (input), maka osilasi akan terjadi.

Berikut ini adalah diagram blok dasar dari rangkaian osilator.

Pengertian Osilator dan Prinsip Kerjanya

Apa Saja Fungsi Osilator ?

Dari gambar rangkaian dasar osilator, dapat ditarik kesimpulan bahwa osilator adalah suatu perangkat elektronik yang berfungsi untuk menghasilkan sinyal arus bolak-balik (AC).

Sinyal yang dihasilkan oleh osilator dapat berupa getaran atau gelombang, seperti gelombang sinusoidal (gelombang sinus), gelombang persegi, dan gelombang gigi gergaji.

Osilator dapat diklasifikasikan menjadi beberapa jenis berdasarkan tingkat frekuensi keluarannya.

Berikut ini adalah klasifikasi dan penjelasan dari jenis-jenis osilator:

  • Osilator Frekuensi Rendah (Low Frequency Oscillator): Sesuai dengan namanya, jenis osilator ini hanya mampu menghasilkan sinyal dengan frekuensi di bawah 20 Hz.
  • Osilator Audio (Audio Oscillator): Osilator audio mampu menghasilkan sinyal dengan rentang frekuensi sekitar 16 Hz hingga 20 kHz. Dengan kata lain, osilator audio dapat menghasilkan daya yang lebih besar daripada osilator frekuensi rendah.
  • Osilator Frekuensi Radio (Radio Oscillator): Osilator frekuensi radio merupakan jenis osilator yang memiliki daya keluaran yang paling besar. Terutama jika dibandingkan dengan dua jenis osilator lainnya. Osilator ini mampu menghasilkan daya dengan rentang frekuensi yang luas, yaitu sekitar 100 kHz hingga 100 GHz.

Aplikasi Osilator

Osilator memiliki berbagai jenis dan nama yang berbeda yang tersedia di pasaran, seperti osilator Colpitts, osilator Armstrong, osilator kristal, osilator Clapp, osilator harmonik, dan lain sebagainya. Berikut adalah beberapa aplikasi penggunaan osilator:

1. Aplikasi Osilator Colpitts

Osilator Colpitts digunakan untuk menghasilkan sinyal output sinusoidal pada frekuensi yang sangat tinggi.

Osilator ini dapat digunakan sebagai sensor suhu dalam berbagai aplikasi. Selain itu, Osilator Colpitts juga digunakan dalam pengembangan komunikasi seluler dan komunikasi radio.

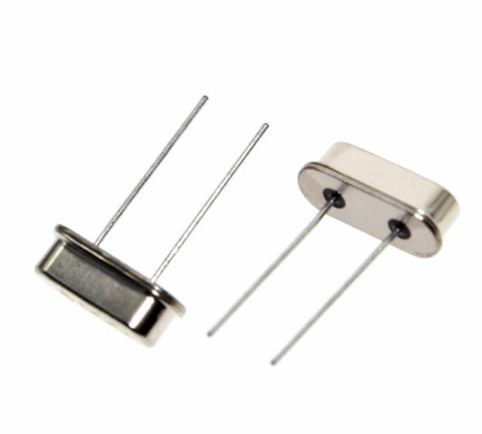

2. Aplikasi Osilator Kristal

Osilator kristal umum digunakan dalam sistem komunikasi yang efisien, terutama di bidang militer dan luar angkasa. Sistem komunikasi ini bertujuan untuk navigasi, sistem panduan, dan peperangan elektronik.

Baca juga:  Panduan Lengkap : Cara Mengganti IP Address Android

Selain itu, osilator kristal banyak digunakan dalam perangkat konsumen sehari-hari seperti sistem televisi kabel, kamera video, komputer pribadi, mainan dan permainan video, telepon seluler, dan sistem radio.

Apa Perbedaan Osilator dan Penguat?.

Di masyarakat umum, masih ada beberapa orang yang mungkin belum sepenuhnya memahami apa itu osilator dan bagaimana perbedaannya dengan penguat. Mari kita pelajari lebih detail tentang perbedaan antara osilator dan penguat.

Penguat dan osilator keduanya merupakan komponen penting dalam rangkaian listrik. Namun, keduanya memiliki fungsi yang berbeda. Perbedaan yang jelas antara keduanya adalah osilator berfungsi sebagai sumber arus listrik, sedangkan penguat berperan sebagai penggKalian arus listrik.

Penguat adalah komponen yang dapat meningkatkan amplitudo sinyal, bukan menghasilkan sinyal periodik. Penguat yang baik seharusnya tidak mengubah bentuk sinyal, tetapi hanya meningkatkan amplitudo sinyal.

Pada jenis penguat ini, sinyal keluaran yang dihasilkan harus lebih kuat daripada sinyal masukan agar sinyal keluaran dapat mengalir dengan baik. Penguat, atau disebut juga amplifier, dapat dibedakan menjadi dua jenis yaitu amplifier linear dan non-linear. Berikut adalah penjelasan lebih lengkap:

1. Amplifier linear

Pengertian Osilator dan Prinsip Kerjanya

Rangkaian amplifier linear adalah sebuah parameter pada amplifier linear yang bersifat konstan, artinya nilai atau arus listriknya tidak akan berubah secara signifikan.

2. Amplifier Non Linear

Pengertian Osilator dan Prinsip Kerjanya

Rangkaian amplifier non-linear merupakan jenis rangkaian listrik yang memiliki parameter yang berbeda dalam hal arus dan tegangan. Pada rangkaian ini, terdapat parameter seperti gelombang, resistansi, dan lainnya yang tidak tetap atau disebut sebagai amplifier non-linear.

Di sisi lain, osilator adalah sebuah rangkaian elektronika yang mampu mengubah sinyal DC atau searah menjadi sinyal AC bolak-balik. Hasil akhir dari proses ini adalah menghasilkan sinyal periodik yang konstan.

Beberapa jenis gelombang sinyal yang dapat dihasilkan oleh osilator antara lain:

  • Gelombang Sinus (gelombang sinus)
  • Gelombang Kotak (Square Wave)
  • Gelombang Gigi Gergaji (Saw Tooth Wave)

Berikut ini adalah penjelasan lebih rinci tentang berbagai jenis gelombang sinyal yang dihasilkan oleh osilator.

  •  Gelombang Sinusoide Wave (gelombang sinus)
Baca juga:  Pengertian Osilator : Jenis, dan Fungsinya Secara Lengkap

Pengertian Osilator dan Prinsip Kerjanya

Gelombang sinus atau sering disebut sebagai sinusoida adalah salah satu bentuk gelombang listrik yang sangat umum dijumpai di sekitar kita. Secara umum, gelombang sinus ini sering digunakan dalam perangkat elektronik, terutama dalam sinyal analog seperti sinyal AC dan sinyal RF.

  • Square Wave (Gelombang Kotak)

Pengertian Osilator dan Prinsip Kerjanya

Seperti namanya, gelombang kotak memiliki bentuk yang mirip dengan kotak. Gelombang ini umumnya digunakan untuk mengendalikan waktu (timing control). Penggunaannya didasarkan pada bentuk gelombang yang cenderung simetris, dengan durasi waktu yang sama pada setiap sisi gelombang.

  • Saw Tooth Wave (Gelombang Gigi Gergaji)

Pengertian Osilator dan Prinsip Kerjanya

Gelombang Gigi Gergaji memiliki bentuk yang menyerupai gigi gergaji. Pada gelombang ini, tegangan listrik akan naik secara linier dari titik 0 hingga titik (+V), kemudian secara cepat turun kembali ke titik 0.

Contoh penggunaan Gelombang Gigi Gergaji ini dapat ditemukan pada televisi dengan tabung CRT. Selain itu, gelombang ini juga digunakan sebagai pemicu dalam perangkat televisi.

Umumnya, osilator digunakan untuk menghasilkan frekuensi sesuai dengan kebutuhan pengguna. Osilator dirancang untuk menghasilkan berbagai bentuk gelombang keluaran.

Biasanya, osilator menghasilkan frekuensi mulai dari yang terendah hingga yang tertinggi. Osilator dapat diklasifikasikan menjadi tiga jenis berdasarkan frekuensi keluaran yang dihasilkan, yaitu:

  • Osilator frekuensi rendah
  • Osilator audio
  • Osilator RF

Penutup

Sebagai rangkuman, kita telah membahas tentang Pengertian Osilator dan Prinsip Kerjanya dalam artikel ini. Mudah-mudahan, pemahaman Kalian tentang topik ini telah menjadi lebih jelas dan mendalam. Osilator, dengan prinsip kerja yang unik dan pentingnya dalam berbagai aplikasi teknologi, merupakan topik yang sangat penting untuk dipahami.

Semoga informasi yang telah dibagi dalam artikel dari bengkeltv.id menjadi sumber pembelajaran yang berguna dan dapat diaplikasikan dalam studi atau proyek masa depan Kalian. Terima kasih telah membaca dan semoga kita dapat bertemu lagi dalam diskusi topik lain yang sama menariknya.
