Bengkeltv.id Persamaan Flyback JF0501-32611 Pada TV Sanyo Lengkap. Flyback transformer, atau yang lebih dikenal sebagai flyback, merupakan salah satu komponen vital dalam rangkaian televisi CRT (Cathode Ray Tube). Fungsi utamanya adalah menghasilkan tegangan tinggi yang diperlukan untuk mengoperasikan tabung gambar (CRT), yang bertanggung jawab menampilkan gambar di layar. Tanpa flyback, televisi CRT tidak akan mampu menghasilkan gambar dengan kualitas yang baik, karena tabung gambar memerlukan tegangan tinggi untuk mengontrol pancaran elektron yang membentuk gambar.

Salah satu model flyback yang banyak ditemukan pada televisi CRT adalah JF0501-32611. Model ini digunakan dalam berbagai merek TV CRT dan dikenal dengan keKalianlannya dalam memberikan tegangan tinggi yang stabil. Flyback JF0501-32611 dirancang untuk menghasilkan tegangan yang dapat mencapai puluhan ribu volt, yang kemudian akan disalurkan ke bagian anoda dari tabung gambar untuk menghasilkan gambar yang tajam dan jelas.

Namun, seperti halnya komponen elektronik lainnya, flyback juga memiliki usia pakai dan dapat mengalami kerusakan seiring waktu. Ketika flyback JF0501-32611 rusak, gejala yang biasanya muncul adalah hilangnya gambar pada layar, munculnya suara berdenging, atau bahkan televisi tidak dapat menyala sama sekali. Dalam situasi ini, penggantian flyback menjadi solusi yang harus segera dilakukan untuk memulihkan fungsi televisi.

Dalam artikel ini, kita akan membahas persamaan flyback JF0501-32611, yaitu komponen-komponen yang dapat berfungsi sebagai pengganti ketika flyback ini tidak tersedia. Mengetahui persamaan flyback sangat penting agar penggantian dapat dilakukan dengan komponen yang memiliki spesifikasi serupa dan kompatibel dengan televisi yang digunakan. Selain itu, kita juga akan mengulas bagaimana cara memilih flyback pengganti yang tepat berdasarkan beberapa faktor, seperti tegangan output, daya tahan, dan kompatibilitas dengan rangkaian televisi.

Apa Itu Flyback?

Flyback transformer, atau yang juga dikenal sebagai transformator linier atau LOPT (Line Output Transformer), memiliki peran krusial dalam televisi tabung atau CRT (Cathode Ray Tube). Komponen ini bertanggung jawab untuk menghasilkan tegangan tinggi yang dibutuhkan agar gambar dapat muncul di layar CRT.

Fungsi utama flyback adalah mengonversi tegangan input yang relatif rendah menjadi tegangan tinggi yang bisa mencapai 20.000 hingga 30.000 volt. Tegangan sebesar ini diperlukan untuk mengoperasikan tabung sinar katoda, di mana elektron yang dipercepat diarahkan menuju layar televisi. Saat elektron-elektron tersebut mengenai layar yang dilapisi fosfor, cahaya akan dipancarkan, sehingga membentuk gambar yang kita lihat di televisi.

Selain menghasilkan tegangan tinggi, flyback juga menyediakan tegangan yang lebih rendah untuk keperluan lain di dalam televisi. Tegangan ini digunakan untuk berbagai fungsi seperti pengaturan volume, pemilihan saluran, dan pengaturan kontras. Dengan cara ini, flyback memastikan energi yang diperlukan untuk sirkuit kontrol, sehingga televisi dapat berfungsi dengan baik.

Baca juga:  Kode Meteran Listrik Smart : Cara Menggunakan

Jika flyback mengalami kerusakan, berbagai fungsi televisi bisa terganggu. Kerusakan pada komponen ini dapat menyebabkan masalah dalam tampilan gambar, gangguan suara, atau bahkan membuat televisi mati total. Gejala umum dari kerusakan flyback meliputi layar yang tidak menampilkan gambar, munculnya garis-garis pada layar, atau suara yang aneh. Dalam situasi ini, flyback adalah salah satu komponen yang harus diperiksa secara mendalam.

Namun, karena flyback menghasilkan tegangan sangat tinggi, bekerja dengan komponen ini harus dilakukan dengan sangat hati-hati. Kesalahan penanganan dapat berisiko bagi keselamatan. Oleh karena itu, perbaikan atau penggantian flyback sebaiknya hanya dilakukan oleh teknisi yang berpengalaman. Pastikan televisi telah dimatikan dan tidak terhubung ke sumber listrik sebelum melakukan perbaikan pada komponen ini, serta kosongkan tegangan yang tersimpan untuk menghindari kecelakaan.

Fungsi Flyback TV

Flyback TV memiliki beberapa fungsi utama yang sangat penting dalam sistem televisi tabung atau CRT (Cathode Ray Tube). Berikut adalah penjelasan mendetail mengenai fungsi-fungsi tersebut:

  • Transformasi Tegangan:
    Salah satu fungsi utama flyback TV adalah mengubah tegangan rendah dari sumber daya menjadi tegangan tinggi yang dibutuhkan oleh tabung CRT. Flyback transformer dirancang khusus untuk meningkatkan tegangan dari level rendah (misalnya 120V atau 240V) menjadi tegangan tinggi yang dapat mencapai 20.000 hingga 30.000 volt. Transformasi ini sangat penting karena tabung CRT memerlukan tegangan tinggi untuk mempercepat elektron yang diarahkan ke layar, menghasilkan gambar yang jernih. Flyback transformer bekerja berdasarkan prinsip induksi elektromagnetik, sekaligus menjaga isolasi tinggi untuk melindungi sirkuit dari tegangan tinggi tersebut.
  • Pengendalian Fokus dan Tegangan G2:
    Flyback TV juga berperan dalam mengatur fokus dan tegangan G2 pada tabung CRT. Fokus menentukan ketajaman gambar yang ditampilkan di layar, sehingga dengan pengaturan yang tepat, gambar dapat ditampilkan dengan tajam dan tidak kabur. Tegangan G2, di sisi lain, bertanggung jawab atas pengaturan kecerahan dan kontras gambar. Tegangan ini mengontrol seberapa kuat elektron diarahkan ke layar, yang memengaruhi intensitas cahaya dan warna yang terlihat. Flyback transformer membantu menjaga pengaturan fokus dan tegangan G2, sehingga memastikan gambar yang dihasilkan tetap jelas dan berkualitas.
  • Regulasi Tegangan:
    Fungsi lainnya adalah regulasi tegangan, yang berperan dalam menjaga kestabilan output tegangan. Regulasi ini sangat penting untuk memastikan flyback transformer menghasilkan tegangan yang konsisten dan sesuai dengan kebutuhan tabung CRT. Tanpa regulasi yang tepat, fluktuasi tegangan dapat menyebabkan gangguan pada tampilan gambar, seperti kedipan atau perubahan warna yang tidak diinginkan. Dengan regulasi yang stabil, flyback membantu televisi bekerja optimal, menghasilkan kualitas gambar yang konstan tanpa gangguan.
Baca juga:  Panduan Praktis Cara Memasang Antena TV Toyosaki dengan Mudah

Persamaan Flyback JF0501-32611

Setiap televisi memiliki persamaan flyback yang spesifik sesuai dengan merek dan modelnya. Persamaan ini didasarkan pada konfigurasi PIN out flyback yang digunakan oleh merek TV tersebut. Karena itu, tidak mengherankan jika setiap merek televisi menggunakan flyback yang berbeda-beda.

Jika flyback asli tidak dapat diganti karena tidak tersedia, maka flyback pengganti harus dipilih berdasarkan persamaan yang sesuai dengan spesifikasinya. Setiap flyback memiliki persamaan masing-masing, termasuk model JF0501-32611.

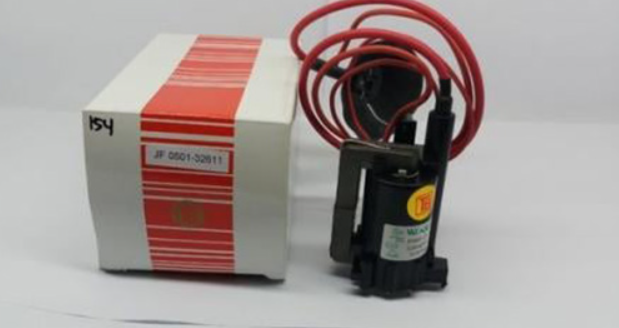

Untuk televisi merek Sanyo, persamaan flyback JF0501-32611 mudah ditemukan. Berikut adalah PIN out flyback JF0501-32611 beserta persamaannya:

Data Pin Out Flyback JF0501-32611 / 1LB40B09500

  • 1 – Col_2 – B+130 v_3 – Nc 4 – 85v 5 – AFC_6 dan 7 – ABL_8 – low B_9 – HT_10 – Gnd

Flyback ini digunakan pada TV Sanyo dengan Chasis FC8A dan TV Sanyo membutuhkan sparepart penting lainnya seperti yang tertera di bawah ini:

  • Bagian regulator: STR W6753
  • Vert: LA 78141 / LA 78040
  • Audio: LA42205
  • Transistor Horizontal: C6093 / C6092 / C6090

Sementara itu, ada beberapa persamaan Flyback JF0501-32611 lainnya yang dapat digunakan, yaitu:

  • 21 inch L 40 B 15300 / L40B17100
  • JF0501-32639 (Sanyo Slim 21 inch)
  • COL_B+115V_NC(lowb)_185V_AFC_NC_ABL_Low B(nc)_H_GND
  • BSC26-2629S part no: 1LB4L40B07500
  • BSC26-2670S / 1LB4L40808000 (Flat)
  • Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd
  • Tr Hor D2634

Itulah persamaan flyback JF0501-32611 / 1LB40B09500 yang dapat digunakan sebagai pengganti flyback pada TV Sanyo jika flyback asli tidak tersedia. Setiap televisi memiliki persamaan flyback yang berbeda, tergantung pada tipe dan mereknya. Hal yang sama berlaku untuk flyback BSC25-T1010A, yang memiliki persamaan berbeda dari flyback JF0501-32611.

Harga Persamaan Flyback JF0501-32611

Kalian dapat dengan mudah membeli Flyback JF0501-32611 di toko elektronik terdekat atau melalui berbagai platform toko online. Harganya cukup terjangkau dan bervariasi, baik di toko fisik maupun online.

Harga Flyback JF0501-32611 biasanya sekitar Rp. 65.000,-. Untuk flyback dengan persamaan yang setara, harganya hampir sama, berkisar antara Rp. 60.000,- hingga Rp. 65.000,-.

Ciri-Ciri Flyback Rusak

Flyback yang rusak dapat menyebabkan masalah pada aplikasi elektronik yang digunakan. Beberapa tkalian-tkalian flyback yang rusak antara lain:

1. Tidak ada output atau output yang rendah

Salah satu tkalian yang paling umum dari flyback yang rusak adalah ketidakmampuannya menghasilkan output atau output yang rendah pada aplikasi elektronik yang digunakan. Hal ini terjadi karena flyback yang rusak tidak dapat menghasilkan tegangan atau arus yang dibutuhkan.

Baca juga:  √ Pengertian Boiler : Fungsi dan Prinsip Kerja Secara Lengkap

2. Bunyi berdengung

Jika terdengar suara berdengung atau berdesing dari transformator, kemungkinan besar flyback telah mengalami kerusakan. Suara tersebut disebabkan oleh getaran pada inti transformator akibat kerusakan internal.

3. Bau terbakar

Jika tercium bau terbakar dari aplikasi elektronik yang digunakan, kemungkinan besar flyback telah mengalami kerusakan. Bau terbakar tersebut terjadi akibat panas yang dihasilkan oleh flyback yang berlebihan akibat kerusakan internal.

4. Kerusakan fisik

Kerusakan fisik pada inti transformator atau kumparan juga dapat menjadi tkalian-tkalian flyback yang rusak. Hal ini dapat terlihat dari goresan, patah atau terbakar pada bagian fisik dari flyback.

Jika kalian mencurigai flyback mengalami kerusakan, sebaiknya segera diperbaiki atau diganti dengan yang baru. Harus diingat bahwa penggunaan flyback yang rusak dapat menyebabkan kerusakan pada aplikasi elektronik yang lebih serius jika dibiarkan tanpa diperbaiki.

Penutup

Dalam memilih persamaan Flyback JF0501-32611, sangat penting untuk memperhatikan spesifikasinya agar sesuai dengan kebutuhan televisi Kalian. Komponen ini berperan krusial dalam menghasilkan tegangan tinggi yang dibutuhkan oleh tabung CRT, sehingga tegangan output yang dihasilkan harus sesuai dengan spesifikasi televisi. Flyback yang tidak cocok dapat menyebabkan masalah serius, seperti tampilan gambar yang buram, gangguan pada suara, atau bahkan kerusakan permanen pada komponen lainnya.

Selain tegangan, konfigurasi pin-out juga harus sesuai. Setiap flyback memiliki pin-out yang berbeda-beda, yang mengatur aliran tegangan ke berbagai bagian televisi, termasuk anoda tabung gambar, sirkuit horizontal, dan sirkuit tegangan rendah lainnya. Jika konfigurasi pin-out tidak cocok, flyback pengganti mungkin tidak berfungsi dengan baik atau bahkan bisa menyebabkan kerusakan pada rangkaian elektronik televisi.

Memahami persamaan flyback yang tepat akan membantu Kalian menjaga kinerja optimal televisi dalam jangka panjang. Dengan flyback yang sesuai, televisi akan tetap berfungsi dengan baik dan Kalian dapat menghindari masalah teknis yang sering terjadi akibat penggunaan komponen yang tidak cocok. Selain itu, menggunakan flyback yang tepat juga dapat memperpanjang umur pemakaian perangkat dan menjaga kualitas gambar serta suara tetap stabil. Demikian ulasan dari bengkeltv.id mengenai Persamaan Flyback JF0501-32611. Semoga bermanfaat untuk Kalian.
