Persamaan IC NE5532 : Beserta Data Pin

Posted on

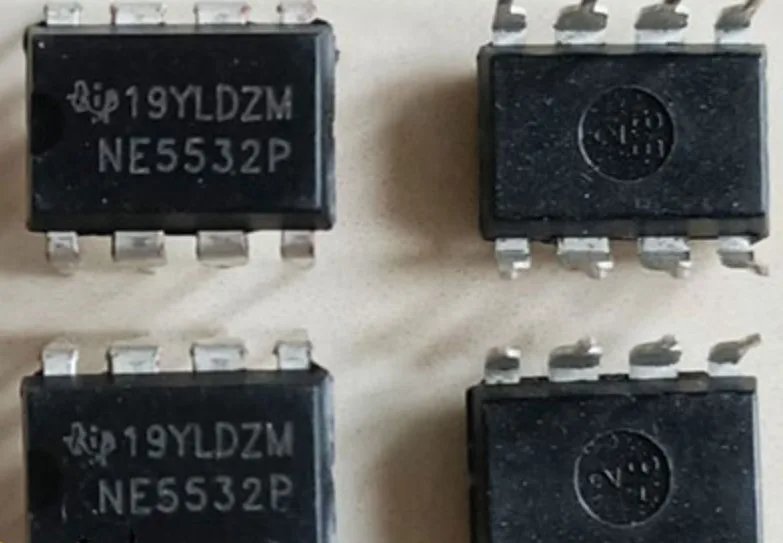

Bengkeltv.idPersamaan IC NE5532 : Beserta Data Pin. IC Audio amplifier low noise dengan kompensasi unity gain internal hingga 5000 adalah pilihan umum dalam sirkit audio pre-amp karena kinerja NE5532 yang terkenal bagus. IC ini dapat menekan kebisingan sehingga cocok untuk pengkondisian sinyal audio yang sensitif.

NE5532 memiliki performa yang lebih baik dalam hal kebisingan, kemampuan drive keluaran yang ditingkatkan, dan bandwidth daya yang lebih tinggi. Ini menjadikan NE5532 pilihan yang tepat untuk aplikasi dalam peralatan audio berkualitas tinggi, sirkuit instrumentasi dan kontrol, dan amplifier saluran telepon.

Ketika IC NE5532 mengalami kerusakan, orang biasanya mencarinya dengan cepat. Sayangnya, IC ini seringkali sold out karena banyaknya permintaan. Namun, jika Anda mengalami hal yang sama, jangan khawatir karena ada alternatif lain yaitu menggunakan persamaan IC NE5532 yang dapat ditemukan dengan mudah.

Mengganti IC NE5532 dengan model yang sama atau bahkan yang lebih baik adalah alternatif yang baik ketika tidak dapat menemukan IC yang sama. Untuk persamaan IC NE5532, beberapa pilihan yang cocok dapat ditemukan di bawah ini.

Spesifikasi IC NE5532

IC NE5532 memiliki rentang tegangan operasi yang luas mulai dari ± 3V hingga ± 20V sehingga dapat digunakan dalam berbagai kondisi tegangan. Berikut adalah fitur dan spesifikasi lengkap dari IC NE5532 low noise.

  • Op-Amp Kebisingan Rendah Ganda dalam satu paket
  • Tegangan Pasokan : ±3V hingga ±20V
  • Penguatan Tegangan DC : 50000
  • Penguatan tegangan AC : 2200 pada 10kHz
  • Bandwidth penguatan persatuan : 10MHz
  • Rasio penolakan Mode Umum (CMRR) : 100dB
  • Tingkat perubahan tegangan : 9V/uS
  • Tegangan Ayunan Keluaran P-P : 26V
  • Paket yang tersedia : TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA
Baca juga:  Panduan Praktis : Cara Menghilangkan Warna Hijau Pada Layar TV Kalian

Karakteristik IC NE5532

Untuk menemukan pengganti terbaik untuk IC NE5532, Anda perlu memahami karakteristik dari IC tersebut. Ini sangat penting untuk memastikan bahwa persamaan IC NE5532 yang dipilih memiliki karakteristik elektrikal yang sama dengan IC NE5532, sehingga dapat memberikan hasil yang optimal.

Karakteristik setiap IC berbeda-beda, baik dalam hal karakteristik elektrikal DC maupun AC. Oleh karena itu, berikut ini adalah ulasan lengkap tentang karakteristik elektrikal IC NE5532, termasuk tegangan DC dan AC.

DC Electrical Characteristic



Persamaan IC NE5532

Catatan :

  • Dioda melindungi input terhadap tegangan lebih. Oleh karena itu, kecuali resistor pembatas arus digunakan, arus besar akan mengalir jika tegangan masukan diferensial melebihi 0,6V. Arus maksimum harus dibatasi hingga ±10mA.
  • Untuk operasi pada suhu tinggi, turunkan paket berdasarkan ketahanan termal paket.
  • Output dapat dihubung singkat ke ground pada Vs=±15V, Ta=25°C Suhu dan/atau tegangan suplai harus dibatasi untuk memastikan peringkat disipasi tidak terlampaui.

AC Electrical Characteristic

Persamaan IC NE5532



Electrical Characteristic

Persamaan IC NE5532

Data PIN IC NE5532

Untuk menghindari kesalahan dalam pemasangan atau kerusakan pada komponen di sekitar IC NE5532, penting untuk mengetahui skema data PIN atau datasheet dari IC tersebut. Dengan memperhatikan datasheet IC NE5532, Anda dapat mengganti IC dengan persamaan lain tanpa merusak komponen lainnya.

Data PIN sangat penting untuk penggantian IC dengan model yang sama. Berikut adalah informasi datasheet dan skema data PIN IC NE5532 yang dapat membantu dalam penggantian IC tersebut.

Persamaan IC NE5532

Keterangan :

Nomor PINNama PINKeterangan
1Output AOutput of Op-Amp A
2Input A-Inverting Input of Op-Amp A
3Input A+Non-Inverting Input of Op-Amp A
4VEE, GNDGround or Negative Supply Voltage
5Input B+Non-Inverting Input of Op-Amp B
6Input B-Inverting Input of Op-Amp B
7Output BOutput of Op-Amp B
8VCCPositive Supply Voltage
Baca juga:  Cara Root STB Indihome ZXV10 B700V5 : Panduan Mudah Pemula

Dengan mengikuti data PIN yang tertera di atas, pemasangan IC dapat dilakukan dengan maksimal tanpa merusak komponen lainnya, baik itu dalam penggantian IC dengan model serupa ataupun dengan persamaan IC model lain. Lalu, apa saja model IC yang cocok sebagai pengganti IC NE5532? Berikut adalah beberapa persamaan IC NE5532 yang dapat dipertimbangkan.

Persamaan IC NE5532

Salah satu kendala yang sering dihadapi saat mencari pengganti IC NE5532 adalah keterbatasan stok, baik itu karena persediaan kosong atau karena IC NE5532 sudah mulai langka. Namun, untuk mengatasi masalah tersebut, solusi terbaik adalah mencari persamaan IC yang dapat digunakan sebagai alternatif.

Setiap IC memiliki persamaan yang berbeda-beda, baik itu persamaan IC vertikal LA78141 atau 4558. Untuk IC NE5532, terdapat beberapa persamaan yang dapat dijadikan alternatif pengganti terbaik ketika IC asli mengalami kerusakan.

Untuk Anda yang sedang mencari pengganti IC NE5532, berikut adalah beberapa persamaan IC NE5532 terbaik dengan data PIN yang sama persis atau bahkan lebih baik.

  • NE5532A
  • RC4588
  • LM358
  • LM4558
  • NJM4560
  • LM258

Penutup

Itulah beberapa persamaan IC NE5532 yang dapat menjadi pilihan terbaik untuk mengganti IC NE5532 yang rusak. Kebanyakan dari persamaan IC tersebut masih tersedia di pasaran Indonesia, sehingga mudah untuk ditemukan.

Demikianlah informasi lengkap dari bengkeltv.id mengenai persamaan IC NE5532, termasuk spesifikasi, fitur, karakteristik, dan data PIN IC NE5532. Semoga artikel di atas dapat membantu. Terima kasih.
