Persamaan Transistor D400 : yang Bagus Sebagai Pengganti

Posted on

Bengkeltv.id Persamaan Transistor D400 : yang Bagus Sebagai Pengganti. Transistor adalah salah satu komponen penting pada rangkaian elektronik. Ada berbagai jenis transistor yang dapat digunakan pada rangkaian elektronik, termasuk jenis transistor D400.

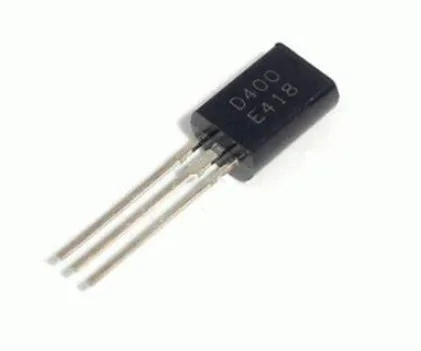

Transistor D400 atau 2SD400 adalah jenis transistor NPN yang tersedia dalam paket kemasan TO-92LM atau TO-92MOD.

Transistor ini didesain khusus untuk digunakan pada sistem penguat frekuensi rendah dan rangkaian elektronik pada umumnya. Selain itu, transistor D400 juga dapat digunakan pada sistem elektronika yang mengatur kecepatan mesin.

Meskipun transistor D400 terkenal serbaguna, terkadang sulit untuk menemukannya di pasaran. Oleh karena itu, mencari persamaan dari transistor D400 menjadi solusi terbaik.

Informasi persamaan transistor D400 dapat ditemukan di bawah ini untuk menambah pengetahuan lebih lanjut mengenai transistor jenis ini.

Fungsi & Contoh Penggunaan D400

Seperti halnya transistor pada umumnya, transistor D400 juga banyak digunakan dalam rangkaian elektronik, seperti penguat audio atau switching. Berikut ini adalah beberapa contoh rangkaian elektronik yang sering menggunakan transistor D400.

  • Sistem penguat audio
  • Driver pengendali kecepatan motor DC
  • Driver power amplifier
  • Sirkuit switching
  • Sirkuit frekuensi sinyal radio menengah

Datasheet Transistor D400

Persamaan Transistor D400

Transistor D400 memiliki arus kolektor maksimum sebesar 1A. Oleh karena itu, transistor ini cocok digunakan untuk menggerakkan berbagai beban dalam rangkaian elektronik yang memiliki aliran arus listrik di bawah 1A.

Tegangan saturasi transistor D400 hanya sekitar 0.3V atau 0.1V. Untuk menggerakkan beban sebesar 500mA, transistor ini membutuhkan arus basis sekitar 50mA. Sedangkan untuk menggerakkan beban sebesar 1A, transistor ini membutuhkan arus basis sebesar 100mA.

Baca juga:  Cara Scan Ulang TV Digital LG : Panduan Lengkap dan Mudah Dilakukan

Selain itu, transistor D400 juga dapat digunakan pada sirkuit penguat RF. Transistor ini memiliki frekuensi transisi maksimum sebesar 180MHz, sehingga dapat digunakan pada sirkuit RF dengan frekuensi di bawah 180MHz.

Informasi lebih detail mengenai transistor D400 dapat ditemukan pada tabel datasheet yang tertera di bawah ini.

JenisNPN
Kemasan paketTO 92L / TO 92MOD
Serial2SD400
Arus kolektor maximum1A
Tegangan kolektor – emitor maximum25V
Tegangan basis – kolektor maximum25V
Tegangan bias basis maximum5V
Disisipasi kolektor maximum900mW
Frekuensi kerja180MHz
Tingkat penguatan60 – 560
Suhu kerjaMaximum 150°C

Data Pin Transistor D400

Disipasi kolektor maksimum dari transistor D400 adalah 900mA, dengan gain arus DC minimum dan maksimum sebesar 60 hingga 560. Terdapat empat kategori transistor D400 yang berbeda, yang ditentukan oleh simbol huruf pertama yang tertera di bawah jumlah transistor.

Jika simbol huruf pertama adalah “D”, maka gain arus DC-nya adalah 60 hingga 120. Jika simbol huruf pertama adalah “E”, maka gain arus DC-nya adalah 100 hingga 200. Sedangkan jika simbol huruf pertama adalah “F”, maka gain arus DC-nya adalah 160 hingga 320.

Jika simbol huruf pertama adalah “G”, maka gain arus DC-nya adalah 280 hingga 560. Informasi ini penting untuk menentukan jenis transistor D400 yang tepat untuk kebutuhan sirkuit elektronik kitaUntuk susunan konfigurasi pin kaki transistor D400, silahkan Anda lihat pada gambar di bawah ini.

Persamaan Transistor D400

Persamaan Transistor D400

Persamaan Transistor D400

Setiap transistor, termasuk transistor D400, memiliki persamaan yang dapat digunakan sebagai penggantinya. Ada banyak seri atau model yang dapat dipilih untuk menggantikan transistor D400 dengan baik.

Baca juga:  Cara Membuat TV Display Informasi Secara Mandiri

Meskipun berbeda tipe dan seri, fungsi dan cara kerja transistor tetap sama, sehingga penggantian transistor dengan menggunakan persamaan seri lain tidak akan menimbulkan risiko atau kerusakan yang lebih parah.

Beruntung, persamaan transistor sangat banyak dan mudah ditemukan, sehingga Anda dapat dengan mudah menemukannya. Jika Anda kesulitan menemukan transistor D400, maka Anda dapat mencari persamaannya di toko elektronik online atau offline terpercaya.

Lalu, apa saja tipe transistor yang cocok sebagai pengganti transistor D400? Berikut adalah beberapa persamaan transistor D400 yang baik untuk dijadikan pengganti:

  1. 2SD2206
  2. 2SC3207
  3. 2SC3070
  4. 2SD1930
  5. 2SD400MP
  6. 2SD400P-1
  7. 2SC4781
  8. CE2F3P
  9. 2SD1140
  10. 2SD2213
  11. KTD2854
  12. NTE2341
  13. STX112
  14. 2SC4682
  15. ZTX690B
  16. 2SC3225
  17. ZTX692B
  18. 2SC3726
  19. C1959
  20. C2665
  21. C2660
  22. D400
  23. D882
  24. D2159
  25. C3225
  26. C3807
  27. D438

Dari beberapa persamaan transistor terbaik yang dapat digunakan sebagai pengganti D400, Anda dapat mencarinya di toko elektronik online maupun offline. Harganya juga terjangkau, biasanya dijual dengan harga sekitar Rp. 2.000,- per unit.

Dengan harga yang terjangkau dan mudah didapatkan, Anda tidak perlu khawatir jika kesulitan menemukan transistor D400 asli. Anda dapat memilih salah satu persamaan transistor yang telah disebutkan untuk digunakan pada sirkuit elektronik Anda dengan performa yang sama.

Penutup

Kesimpulannya, transistor D400 adalah salah satu jenis transistor yang memiliki banyak fungsi dan aplikasi dalam dunia elektronik. Dengan memahami persamaan transistor D400 serta karakteristik dan cara kerjanya, kita dapat mengoptimalkan penggunaannya untuk memenuhi kebutuhan kita dalam mengatur arus listrik.

Namun, perlu diingat bahwa penggunaan transistor D400 harus dilakukan dengan hati-hati dan sesuai dengan petunjuk teknis yang ada, untuk menghindari kerusakan dan bahaya yang tidak diinginkan.

Demikianlah ulasan dari bengkeltv.id mengenai Persamaan Transistor D400, semoga artikel ini bermanfaat bagi pembaca yang ingin mempelajari lebih lanjut tentang transistor D400.
