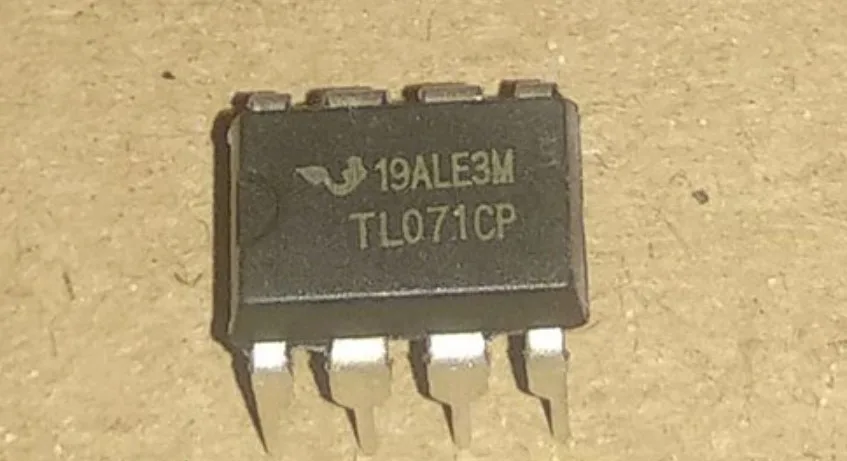

Bengkeltv.idPersamaan IC TL071 : Penjelasan Secara Lengkap. TL071 adalah single input JFET berkecepatan tinggi penguat operasional. Input JFET ini operasional amplifier menggabungkan tegangan tinggi yang cocok JFET dan transistor bipolar dalam monolitik sirkuit terpadu.

IC TL071 mempunyai tingkat perubahan tegangan tinggi, input rendah arus bias dan offset, dan tegangan offset rendah koefisien suhu. IC TL072 dikemas dengan 8 pin berisi dua op-amp dan TL074 memiliki 14 pin dengan empat op-amp.

Namun sayang, IC ini sangat rentan mengalami kerusakan dan untuk mendapatkan pengganti yang sama IC ini cukup sulit ditemukan. Oleh sebab itu, untuk mendapatkan pengganti Anda dapat menggunakan type persamaan IC tersebut..

Dalam artikel ini, kami akan membahas Persamaan IC TL071 secara rinci, bagaimana cara kerjanya, dan bagaimana Anda dapat menggunakannya dalam proyek elektronik Anda.

Apa itu IC ?

IC adalah singkatan dari Integrated Circuit, yaitu sebuah komponen elektronika aktif yang terdiri dari ribuan bahkan jutaan resistor, transistor, dioda, dan kapasitor. Penjelasan singkat ini dapat membantu Anda memahami definisi dan komponen yang ada di dalam IC.

Persamaan IC TL071

Salah satu tindakan yang banyak diambil seseorang ketika mencari pengganti IC TL071 yang rusak adalah mencari persamaan paling cocok dari IC ini. Dimana IC dengan kriteria dan data pin yang sama merupakan pengganti yang paling baik.

Ada banyak type atau seri IC yang dapat dijadikan sebagai pengganti dari IC TL071. Adapun persamaan IC TL071 yang paling bagus sebagai pengganti yaitu :

Baca juga:  Set Top Box Tidak Berfungsi : Bagaimana Cara Mengatasinya?

  • NE5534
  • AD874
  • LM101
  • OP07
  • OP27
  • OP37
  • OP77
  • OPA121
  • OPA134
  • SA5534
  • TL061
  • TL071
  • TL081

Itulah beberapa seri IC yang paling cocok dijadikan sebagai pengganti IC TL071. Anda dapat dengan mudah menemukan persamaan  IC TL071 di atas di toko elektronik offline maupun online, dimana harga IC TL071 sekitar Rp. 2.000 – Rp. 3.000.-

Datasheet IC TL071

Dalam mengganti IC TL071, Anda harus memperhatikan datasheet dan data pin. Dimana ini akan membantu Anda dalam menentukan pengganti mana yang paling cocok, sehingga tidak menimbulkan resiko ataupun kerusakan pada komponen lain.

Data pin akan membantu Anda dalam Persamaan IC TL071 dengan benar, sehingga tidak merusak komponen lain yang ada di sekitar lokasi IC itu sendiri. Adapun informasi lengkap terkait datasheet dari IC TL071, silahkan simak ulasan di bawah ini.

A. Fitur IC TL071

Mode umum yang luas (hingga VCC+) dan rentang tegangan diferensial

Bias input rendah dan arus offsetT

Kebisingan rendah en = 15 nV/ Hz (ketik)

Keluaran perlindungan hubung singkat

Tahap input JFET impedansi input tinggi

Distorsi harmonik rendah: 0,01% (ketik)

Kompensasi frekuensi internal

Pengoperasian bebas kait

Laju perubahan tegangan tinggi: 16 V /µs (tip)

B. Data Pin IC TL071

Persamaan IC TL071
C. Skema Diagram TL071

Persamaan IC TL071

D. Absolut Maximum Ratings

SymbolParameterValueUnit
TL071M, AM, BMTL071I, AI, BITL071C, AC, BC
VccSupply voltage*1±18V
ViInput voltage*2±15V
VidDifferential input voltage*3±30V
RthjaThermal resistance junction to ambient*4&5125°C/W
SO-885
DIP8
RthjcThermal resistance junction to case*4&540°C/W
SO-841
DIP8
Output short-circuit duration*6
ToperOperating free-air temperature range-55 to +125-40 to +1050 to +70°C
TstgStorage temperature range-65 to +150°C
ESDHBM: human body mode*7500V
MM: machine model*8200V
CDM: charged device model*91500V
Baca juga:  Cara Ganti Modem Indihome Sendiri dengan Baik dan Benar

Catatan :

*1. Semua nilai tegangan, kecuali tegangan diferensial, berkaitan dengan tingkat referensi nol (pembumian) dari tegangan suplai di mana tingkat referensi nol adalah titik tengah antara VCC+ dan VCC-.

*2. Besarnya tegangan masukan tidak boleh melebihi besar tegangan suplai atau 15 volt, mana yang lebih kecil.

*3. Tegangan diferensial adalah terminal input non-pembalik sehubungan dengan terminal input pembalik.

*4. Hubungan arus pendek dapat menyebabkan pemanasan yang berlebihan. Disipasi destruktif dapat terjadi akibat korsleting simultan pada semua amplifier.

*5. Rth adalah nilai tipikal.

*6. Output dapat dikorsletingkan ke ground atau ke salah satu suplai. Suhu dan/atau tegangan suplai harus dibatasi untuk memastikan bahwa peringkat disipasi tidak terlampaui.

*7. Model tubuh manusia: 100 pF dikeluarkan melalui resistor 1,5 kΩ antara dua pin perangkat, dilakukan untuk semua pasangan kombinasi pin dengan pin lain yang mengambang.

*8. Model mesin: tutup 200 pF diisi ke tegangan yang ditentukan, kemudian dibuang langsung di antara dua pin perangkat tanpa resistor seri eksternal (resistor internal < 5 ), dilakukan untuk semua pasangan kombinasi pin dengan pin lain yang mengambang.

*9. Model perangkat yang diisi daya: semua pin plus paket diisi bersama-sama ke tegangan yang ditentukan dan kemudian dibuang langsung ke tanah.

D. Karakter IC TL071

Persamaan IC TL071

Kelebihan dan Kekurangan IC

IC atau Integrated Circuit adalah komponen elektronika yang memang memiliki banyak kelebihan dan manfaat dalam dunia elektronika. Meskipun begitu, perlu diingat bahwa seperti komponen elektronika lainnya, IC juga memiliki beberapa kekurangan yang perlu dipertimbangkan.

Untuk mengetahui lebih lanjut tentang kelebihan dan kekurangan IC, simaklah ulasan berikut ini dengan seksama.

Baca juga:  Lampu Indikator AC Sharp Kedap Kedip Warna Merah : Mengapa dan Bagaimana Mengatasinya?

1. Kelebihan IC

Berikut ini beberapa kelebihan IC pada rangkaian elektronik adalah:

  • IC memiliki ukuran yang jauh lebih.
  • Memiliki bobot yang ringan.
  • Dapat diproduksi secara serentak atau dalam jumlah banyak sehingga harga jualnya bisa menjadi lebih murah.
  • Solder dan interkoneksi IC dengan komponen internal IC sangat sedikit.
  • Penggunaan daya listrik bisa lebih kecil dan tentu saja hemat.
  • Lebih mudah diganti dan diperbaiki apabila ada kerusakan.
  • Sesuai untuk sistem operasi dengan sinyal rendah.
  • Dapat melakukan fungsi dan sistem kerja yang rumit.

2. Kekurangan IC

Tidak hanya memiliki kelebihan, IC juga memiliki beberapa kekurangan yang perlu dipertimbangkan. Berikut ini adalah beberapa kekurangan dari IC yang perlu Anda ketahui:

  • IC hanya dapat dioperasikan pada sistem dengan tegangan rendah.
  • IC tidak bisa memicu atau menghasilkan daya tinggi.
  • IC perlu ditangani dengan hati-hati karena sangat sensitif terhadap Elektrostatik Discharge.
  • IC tidak tahan terhadap suhu tinggi. Inilah mengapa sangat dibutuhkan kipas atau heatsink untuk menurunkan suhu disekitar IC.
  • Toleransi terhadap tegangan sangat kecil dan terbatas.

Penutup

Demikianlah ulasan dari bengkeltv.id tentang persamaan IC TL071. Semoga informasi yang telah disampaikan dapat membantu Anda dalam memahami karakteristik dan fungsi dari IC TL071. Ingatlah untuk selalu mengacu pada spesifikasi dari produsen saat menggunakan IC ini dalam rangkaian Anda. Terima kasih telah membaca artikel ini.
