Persamaan Transistor A733 : Panduan Lengkap

Posted on

Bengkeltv.idPersamaan Transistor A733 : Panduan Lengkap. Transistor merupakan salah satu komponen yang sangat penting dalam rangkaian elektronik. Fungsinya bisa sebagai pemutus, penyambung, modulator tegangan, modulator sinyal, dan juga sebagai kran listrik.

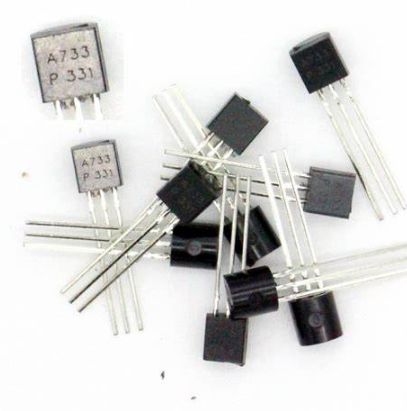

Terdapat banyak jenis transistor yang umum digunakan dalam rangkaian elektronik. Contohnya, transistor A733 yang merupakan transistor daya rendah jenis PNP. Transistor ini sering digunakan sebagai saklar atau penguat dalam rangkaian elektronik.

Namun, sayangnya transistor A733 cukup sulit ditemukan di pasaran, baik itu toko elektronik online maupun offline. Bahkan seringkali stok transistor ini habis. Oleh karena itu, kita harus mencari persamaan transistor yang cocok sebagai pengganti A733.

Di artikel ini, kita akan membahas beberapa jenis transistor yang cocok digunakan sebagai pengganti transistor A733 yang bahkan lebih baik. Untuk informasi lebih detail, silakan simak penjelasannya di bawah ini mengenai Persamaan Transistor A733.

Apa itu Transisitor ?

Transistor adalah komponen semikonduktor yang memiliki banyak fungsi dalam rangkaian elektronik, seperti penguat, penyambung, pemutus, stabilisator tegangan, dan modulator sinyal.

Ketika membongkar perangkat elektronik, kita akan menemukan komponen kecil namun penting yang terpasang di dalam rangkaian, yaitu resistor. Namun, transistor memiliki peran yang berbeda dan tak kalah penting dalam perangkat elektronik.

Komponen transistor terbuat dari bahan semikonduktor seperti galium arsenide, silikon, atau germanium yang bertindak sebagai elektroda aktif. Umumnya, transistor digunakan sebagai penguat atau amplifier dan saklar.

Fungsi Transistor A733

Transistor A733 sangat umum digunakan pada rangkaian amplifikasi atau switching. Ketika digunakan sebagai saklar, A733 mampu menyalakan beban hingga di bawah 150mA, seperti relay, LED, transistor daya tinggi, dan lainnya.

Baca juga:  Cara Kerja Transistor NPN : Pengertian dan Fungsinya

Selain itu, transistor ini juga dapat digunakan sebagai komponen dalam rangkaian sensor, rangkaian RF, tahap penguat audio (audio amplification stages), atau sebagai penguat sinyal. Transistor A733 memiliki frekuensi maksimum hingga 180mA, sehingga dapat bekerja dengan baik pada rangkaian RF di bawah 180mA.

Datasheet Transistor A733

Dalam mencari persamaan transistor yang baik untuk menggantikan A733, datasheet menjadi hal yang sangat penting karena mengandung informasi terperinci tentang komponen A733 itu sendiri, mulai dari fitur, rating maksimum, karakteristik listrik, dan lain sebagainya. Berikut adalah contoh gambar datasheet transistor A733.

Persamaan Transistor A733

Data Pinout Transistor A733

Sama seperti transistor pada umumnya, transistor A733 juga memiliki 3 kaki yaitu basis, kolektor, dan emitor. Transistor A733 dikemas dalam kemasan dengan tipe TO-92 yang umumnya digunakan pada transistor jenis arus rendah. Berikut adalah gambar konfigurasi pin transistor A733 yang perlu diketahui.

Persamaan Transistor A733

Karakteristik Transistor A733



Persamaan Transistor A733
Dalam hal ukuran, transistor A733 memiliki ukuran yang cukup kecil sehingga daya beban yang dapat ditampung oleh kolektornya hanya sebesar 0,25W, sama seperti transistor daya rendah pada umumnya. Namun, tegangan kolektor-emitor yang dapat ditampung oleh transistor ini cukup besar, yaitu sekitar -50V dengan arus 0,15A.

Meskipun berukuran kecil, transistor A733 memiliki penguatan sinyal yang cukup besar, yaitu antara 90 hingga 600 kali. Oleh karena itu, transistor A733 sering digunakan sebagai penguat sinyal pada rangkaian driver amplifier.

Bias tegangan basis yang diperlukan untuk transistor A733 adalah bias terbalik atau negatif dengan maksimum tegangan -5 volt. Suhu operasi transistor A733 berkisar antara -55 hingga 150 °C. Berikut adalah karakteristik transistor A733:

  • Tipe Transistor: PNP
  • Kemasan Transistor: TO-92
  • Arus kolektor maksimal (IC): 0.15A
  • Tegangan maksimum kolektor-emitor (VCE): -50V
  • Tegangan maksimum kolektor-basis (VCB): -60V
  • Tegangan maksimum emitor-basis (VEBO): -5V
  • Daya maksimal disipasi kolektor (PC): 0.25W
  • Frekuensi Transisi maksimal (fT): 180 MHz
  • Maksimal dan minimal penguat arus DC (hFE): -90 hingga 600
  • Suhu operasi maksimal: -55 hingga +150°C
Baca juga:  Jenis Jenis Transistor : Apa Itu dan Bagaimana Cara Kerjanya?

Persamaan Transistor A733

Tidak hanya transistor C945, tetapi semua transistor juga memiliki persamaan masing-masing, termasuk transistor A733. Ada banyak seri atau model transistor yang dapat digunakan sebagai pengganti yang baik untuk transistor A733.

Meskipun berbeda tipe dan seri, fungsi serta cara kerja transistor tidak berbeda, sehingga mengganti transistor dengan persamaan seri lain tidak akan menimbulkan risiko atau kerusakan yang lebih parah.

Untungnya, ada banyak persamaan transistor yang tersedia dan mudah ditemukan sehingga Kalian dapat dengan mudah mendapatkannya. Jika Kalian kesulitan menemukan transistor A733, Kalian dapat mencari persamaan transistor ini di toko elektronik online atau offline terpercaya.

Lalu, apa saja tipe transistor yang cocok sebagai pengganti transistor A733? Berikut adalah beberapa Persamaan Transistor A733 yang baik untuk digunakan sebagai pengganti:

  • 2SA1522
  • 2SA1523
  • 2SA1524
  • 2SA1525
  • 2SA1526
  • 2SA1527
  • 2SA1528
  • 2SA1266
  • 2SA1015
  • 2SA564
  • H733
  • KSA733C
  • 2N3906
  • 2N2907

Contoh Penerapan A733

Meskipun memiliki penguatan yang tinggi, arus kolektor transistor A733 tidak begitu besar. Oleh karena itu, A733 jarang digunakan pada sirkuit penguat audio akhir.

Transistor A733 lebih banyak digunakan sebagai driver atau pembalik fasa sinyal dalam sirkuit amplifier audio, seperti transistor tipe A564 dan A1015.

Berikut adalah beberapa contoh penerapan transistor A733:

  • Penguat driver amplifier
  • Penguat preamp
  • Penguat sinyal RF
  • Driver relay
  • Sistem standby

Baca Juga :

Kesimpulan

Dalam kesimpulannya, persamaan transistor A733 adalah rumus matematika yang digunakan untuk menghitung karakteristik dan performa transistor A733. Persamaan ini sangat penting bagi para teknisi dan insinyur yang ingin merancang dan memperbaiki sirkuit elektronik yang menggunakan transistor A733.

Dengan menggunakan persamaan transistor A733, kita dapat menghitung parameter seperti arus dasar, arus kolektor maksimum, hambatan input dan output, dan banyak lagi. Dengan demikian, persamaan transistor A733 adalah alat yang sangat berguna dalam bidang elektronik.

Baca juga:  Panduan Menyeluruh : Contoh Cara Menghitung Nilai Resistor dengan Mudah

Namun, penting untuk diingat bahwa persamaan transistor A733 hanya dapat memberikan hasil yang akurat jika digunakan dengan benar dan dengan mempertimbangkan semua faktor yang relevan. Oleh karena itu, sebelum menggunakan persamaan ini, pastikan untuk memahami dan mempelajari karakteristik transistor A733 secara menyeluruh.

Dalam rangka memaksimalkan performa dan kinerja transistor A733, penting untuk memilih komponen yang tepat dan merancang sirkuit elektronik yang optimal. Dengan mengikuti panduan dan prinsip-prinsip yang tepat, kita dapat memastikan bahwa sirkuit elektronik kita bekerja dengan efisien dan efektif, dan transistor A733 dapat berfungsi sesuai dengan harapan. Demikian ulasan dari bengkeltv.id mengenai Persamaan Transistor A733. Semoga bermanfaat untuk Kalian.
