Memahami Persamaan Transistor TIP 3055 Paling Cocok dan Terlengkap

Posted on

Bengkeltv.idMemahami Persamaan Transistor TIP 3055 Paling Cocok dan Terlengkap. Transistor TIP3055 adalah salah satu komponen elektronik yang sangat umum digunakan dalam berbagai aplikasi daya. Transistor jenis ini telah menjadi favorit di dunia elektronik karena kemampuannya yang hKalianl dan efisien.

Dalam artikel ini, kita akan membahas Persamaan Transistor TIP 3055 dan mengungkap keahlian yang membuatnya begitu populer di kalangan penggemar elektronik.

Pengertian Transistor TIP 3055

Persamaan Transistor TIP 3055

Transistor TIP3055 merupakan tipe transistor NPN yang umumnya dipakai dalam rangkaian amplifier audio. Dalam konfigurasi amplifier OCL, transistor ini biasanya dipasangkan dengan transistor TIP2955.

Transistor TIP3055 menawarkan disipasi kolektor maksimum sebesar 90W dan arus kolektor maksimum sekitar 15A.

Mengingat daya yang cukup besar, transistor ini dapat menghasilkan panas yang signifikan saat berfungsi. Oleh karenanya, perlu dipasang sistem pendingin yang cukup.

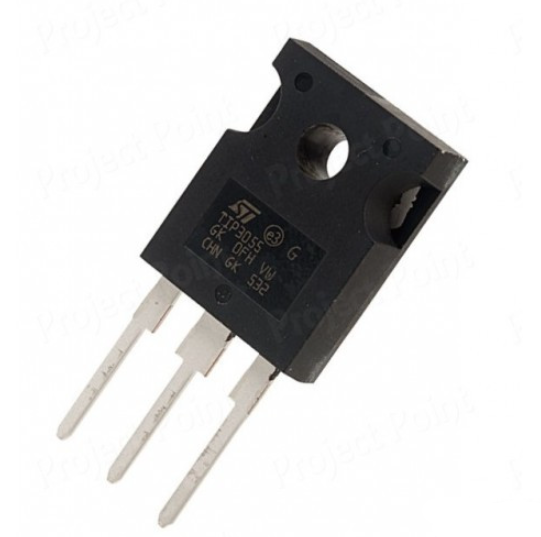

Tubuh transistor TIP3055 memiliki ukuran yang lumayan besar. Beberapa model transistor TIP3055 memiliki bagian belakang tubuh yang terbuat dari logam, yang bertujuan untuk membantu dalam pembuangan panas ke sistem pendingin.

Transistor TIP3055 dapat dibeli dengan harga sekitar Rp. 15.000 di beberapa toko komponen elektronik.

Ada juga beberapa toko yang menawarkan transistor ini dalam paket dengan transistor TIP2955.

Fitur Transistor TIP 3055

Transistor TIP3055 menawarkan berbagai fitur yang mungkin menjadi pertimbangan saat memilihnya, seperti:

Memiliki tegangan saturasi yang rendah, yang berkontribusi dalam mengurangi kerugian daya dalam rangkaian elektronik.

Ukurannya yang kecil memfasilitasi pemasangan dalam rangkaian elektronik.

Dirancang untuk menunjukkan distorsi yang rendah, sehingga mampu menghasilkan output sinyal yang tepat dan bersih.

Namun, sebelum memutuskan untuk menggunakan transistor TIP3055, penting untuk memahami spesifikasi dan karakteristiknya agar dapat memastikan bahwa transistor ini sesuai dengan kebutuhan aplikasi elektronik Kalian.

Persamaan Transistor TIP 3055

Apabila Kalian menghadapi masalah dan solusi yang ditemukan adalah mengganti Transistor TIP 3055, tetapi Kalian tidak dapat menemukan Transistor TIP 3055 asli, solusi optimalnya adalah mencari pengganti yang setara dengan transistor TIP 3055.

Ada beberapa transistor yang bisa dijadikan pengganti yang setara dengan TIP 3055, dan berikut ini adalah daftar persamaan transistor TIP 3055:

  • NTE256
  • BUT13P
  • 2SD1466
  • 2SC4434
  • 2SC3910
  • 2SC3856
  • 2SC3054
  • 2SC2944
  • 2SC2723
  • 2SC2922
  • MJ15003
  • 2SC5200
  • 2N3055
  • ECG392
  • 2SC4139
Baca juga:  Persamaan Transistor TIP41C Lengkap dengan Datasheetnya

Karakteristik Transistor TIP3055

Untuk menemukan pengganti TIP3055 yang paling sesuai, penting bagi Kalian untuk terlebih dahulu memahami karakteristik dari transistor tersebut. Sebagai referensi, berikut adalah spesifikasi dari transistor TIP3055:

  • Jenis Kemasan Transistor: TO-247-3
  • Tipe Transistor: NPN
  • Arus Maksimum Kolektor (IC): 3A
  • Tegangan Maksimum Kolektor-Emitor (VCEO): 60V
  • Tegangan Kolektor-Basis (VCBO): 100V
  • Tegangan Saturasi Kolektor-Emitor: 1V
  • Arus Maksimum Kolektor DC: 15A
  • Daya Disipasi Kolektor Maksimum (Pd): 90W
  • Frekuensi Transisi Maksimum (fT): 3MHz
  • Rentang Penguat Arus DC (hFE): 20-70
  • Suhu Operasi Maksimum: -65 hingga +150 derajat Celcius

Dengan memahami karakteristik TIP3055, Kalian bisa mencari pengganti yang memiliki spesifikasi yang sama atau bahkan lebih unggul.

Saat mencari pengganti, pastikan untuk memperhatikan jenis kemasan transistor, tipe transistor, arus, tegangan, daya, frekuensi, dan suhu operasi untuk menemukan pengganti yang memenuhi kebutuhan Kalian.

Datasheet Persamaan Transistor TIP3055

PaketTO218
JenisNPN
SerieTIP3055
Bahan semikonduktorSilikon (Si)
Arus kolektor max.15 A
Tegangan max kolektor – emitor (Vce)70 V
Tegangan max. kolektor – basis (Vcb)100 V
Tegangan max. basis – emitor (Vbe)7 V
Frekuensi transisi3 MHz
Disisipasi kolektor max.90 W
Suhu kerja150° C
Tingkat penguatan20
Noise figur, dB

Kalian dapat mengunduh lembar data lengkap pada tautan berikut ini.

Data Pin Kaki TOP3055

Nomor pinNama pin
1Basis
2Kolektor
3Emitor

Contoh Penggunaan Transistor TIP3055

Meski lebih umum digunakan dalam perangkat amplifier audio, sejatinya transistor TIP 3055 juga dapat berfungsi sebagai saklar atau switching. Dengan kapasitas untuk menahan beban arus hingga 60 A, transistor ini sangat cocok untuk rangkaian switching relay motor dc atau lampu LED berdaya tinggi.

Untuk memaksimalkan aliran arus pada transistor jenis ini, kita perlu mengatur agar transistor mencapai mode saturasi penuh. Ini dapat dilakukan dengan memberikan bias tegangan maksimum pada terminal basisnya.

Namun, penting untuk memastikan penggunaan sistem pendingin yang memadai untuk menyalurkan panas yang dihasilkan oleh transistor saat beroperasi secara maksimal.

Berikut beberapa contoh penggunaan transistor ini:

  • Sebagai transistor akhir dalam amplifier audio
  • Rangkaian switching
  • Penggerak relay
  • Rangkaian Darlington
Baca juga:  Pengertian MOSFET dan Cara Kerjanya Secara Lengkap

Cara Cek Transistor TIP 3055

Untuk melakukan pengecekan atau membaca transistor TIP3055, kita bisa memeriksa tegangan antara basis dan emitor (VBE). Nilai VBE yang stabil seharusnya tidak melampaui sekitar 0,2 volt untuk transistor lama yang terbuat dari germanium, dan sekitar 0,6 volt untuk transistor yang terbuat dari silikon.

Kode pada transistor TIP3055 terdiri dari gabungan huruf dan angka. “Sna” adalah singkatan dari “semikonduktor”, dan angka “2” adalah singkatan dari “transistor”. Setelah kode awal “25”, ada huruf A, B, C, atau D yang menunjukkan variasi dari transistor tersebut.

Selanjutnya, angka “2” menandakan transistor, dan huruf “N” adalah singkatan dari “no heating”, yang berarti transistor tersebut tidak memerlukan pemanasan dan bukan bagian dari elemen pemanas. Huruf pertama pada kode bisa berupa A, B, atau C, dan huruf kedua bisa berupa C, D, F, L, S, atau U.

Dengan memahami kode pada transistor TIP3055, kita bisa dengan mudah mengidentifikasi variasi dan jenis transistor yang digunakan dalam rangkaian elektronik kita.

Cara membedakan Transistor TIP 3055 Asli dan Palsu

Kalian dapat membedakan transistor TIP 3055 asli atau palsu melalui beberapa tKalian atau ciri-ciri berikut:

  • Perhatikan fisik transistor, seperti warna yang terlalu cerah atau bahan komponen yang tampak terlalu cerah.
  • Amati kaki transistor, yang bisa terasa terlalu keras atau terlalu lembek, dan kadang-kadang mudah patah saat dibengkokkan.
  • Periksa penulisan tipe, jenis transistor, dan merk, yang pada transistor palsu biasanya buram dan mudah mengelupas atau cepat hilang.
  • Transistor TIP 3055 asli biasanya menggunakan tulisan timbul atau tulisan yang seolah-olah menyatu dengan bodi, dan merknya tampak jelas.
  • Dari segi harga, transistor asli biasanya lebih mahal, bisa sampai beberapa kali lipat, meski ada juga yang memalsukan harga untuk menyesuaikannya dengan harga asli.
  • Transistor palsu biasanya lebih mudah rusak atau tidak tahan lama, hal ini bisa diketahui setelah dilakukan pemasangan.
  • Transistor palsu biasanya tidak sesuai dengan lembar data (datasheet)nya.

Saat memilih transistor TIP3055, disarankan untuk membelinya dari sumber yang dapat dipercaya serta waspadai tanda-tanda atau ciri-ciri transistor palsu untuk menghindari kerusakan pada rangkaian elektronik yang Kalian gunakan.

Baca juga:  Transistor Final Yang Bagus Untuk Bass : Pembasan Secara Lengkapnya

Cara Menjaga Transistor TIP3055 Tetap Awet

Berikut adalah beberapa saran untuk memastikan transistor TIP3055 Kalian awet dan tahan lama:

1. Hindari melebihi batas spesifikasi

Jangan biarkan transistor TIP3055 bekerja melebihi spesifikasi yang dicantumkan dalam datasheet, seperti arus kolektor maksimum, tegangan kolektor-emitor maksimum, dan temperatur operasi maksimum.

2. Kontrol suhu operasi

Transistor TIP3055 memiliki batas toleransi suhu tertentu. Pastikan suhu operasi transistor tidak melebihi batas tersebut. Jauhkan transistor dari sumber panas atau tempat yang terpapar sinar matahari secara langsung.

3. Pasang heatsink

Jika transistor TIP3055 bekerja dengan arus atau tegangan tinggi, pasang heatsink untuk menyerap dan mengendalikan panas, menjaga suhu transistor tetap stabil.

4. Lindungi dari lonjakan tegangan

Hindari memberikan lonjakan tegangan atau ‘spike’ pada transistor TIP3055. Lonjakan tegangan bisa merusak transistor dan mempersingkat usia pemakaian.

5. Perhatikan teknik soldering

Pastikan teknik soldering Kalian tidak merusak kaki-kaki transistor atau menyebabkan solder berada terlalu lama pada kaki transistor.

Dengan perawatan yang tepat dan memperhatikan saran di atas, transistor TIP3055 Kalian bisa bekerja dengan optimal dan memiliki usia pemakaian yang lebih panjang.

Baca Juga :

Penutup

Demikianlah pembahasan dari bengkeltv.id mengenai persamaan Transistor TIP 3055. Semoga informasi yang telah disampaikan dalam artikel ini bermanfaat bagi Anda, khususnya dalam memahami fungsi, karakteristik, serta cara merawat transistor ini agar memiliki umur pemakaian yang lebih panjang.

Perlu diingat, dalam memilih dan menggunakan transistor, selalu pastikan bahwa spesifikasi sesuai dengan kebutuhan rangkaian Anda dan selalu beli dari sumber yang terpercaya untuk menghindari barang palsu. Selain itu, selalu cermat dalam mempraktekkan penggunaan dan perawatan transistor untuk memastikan kinerja optimal dan durabilitas.

Terima kasih telah menyimak penjelasan mengenai persamaan Transistor TIP 3055 ini. Semoga pengetahuan ini membantu Anda dalam proyek elektronik selanjutnya. Selamat berkreasi dan berinovasi!
