Bengkeltv.idPersamaan Transistor D5023 Beserta Datasheet Lengkapnya. Teknologi elektronik terus berkembang pesat, menghadirkan inovasi baru yang mendorong batas-batas kemungkinan. Dalam ranah ini, komponen-komponen elektronik memainkan peran krusial dalam membangun perangkat canggih yang kita gunakan sehari-hari. Salah satu komponen yang memiliki peran penting dalam sirkuit elektronik adalah transistor.

Dalam artikel ini, kita akan membahas secara mendalam tentang persamaan transistor D5023. Transistor D5023 adalah salah satu jenis transistor yang sering digunakan dalam aplikasi elektronik. Pengetahuan tentang karakteristik dan fungsi transistor ini dapat memberikan wawasan yang lebih baik tentang bagaimana perangkat ini beroperasi dalam suatu rangkaian.

Melalui pembahasan persamaan transistor D5023, kita akan mencoba memahami prinsip dasar yang mendasari kinerja komponen ini. Dengan demikian, pembaca akan dapat mengeksplorasi dunia elektronika dengan lebih baik dan memiliki pemahaman yang lebih mendalam tentang bagaimana transistor D5023 dapat diimplementasikan dalam berbagai aplikasi praktis.

Mari kita melangkah lebih jauh ke dalam dunia mikroelektronika dan mengupas persamaan transistor D5023 untuk memperoleh pemahaman yang lebih mendalam tentang kontribusinya dalam merancang dan membangun perangkat elektronik modern.

Apa Itu Transistor D5023?

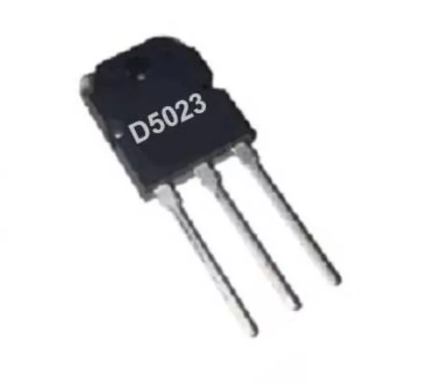

Transistor D5023 dirancang khusus untuk meningkatkan output defleksi horizontal pada televisi berlayar tabung atau CRT, terutama pada merek-merek seperti Polytron, Sharp, LG, Samsung, Digitec, Panasonic, Sony, Goldstar, Sanyo, Akari, Akira, dan televisi dari produsen Cina. Selain itu, transistor ini juga dapat diaplikasikan untuk tujuan lain, seperti menjadi bagian dari sistem switching.

Sebagai jenis transistor BJT (Bipolar Junction Transistor), transistor bipolar D5023 terdiri dari bahan semikonduktor dengan tiga lapisan atau terminal, yaitu kaki basis, kolektor, dan emitor.

Umumnya, transistor D5023 termasuk dalam keluarga transistor horizontal, sebanding dengan transistor D5024. Oleh karena itu, kedua jenis transistor ini dapat saling menggantikan dalam berbagai aplikasi.

Baca juga:  Penggunaan Transistor sebagai Saklar : Tepat dan Efektif

Transistor dengan nomor seri D5023 termasuk dalam kategori transistor daya menengah dengan jenis NPN. Transistor NPN seperti ini sering digunakan dalam rangkaian switching yang membutuhkan transistor dengan tingkat ketahanan yang memadai, dan transistor D5023 ini merupakan pilihan yang tepat untuk keperluan tersebut.

Persamaan Transistor D5023

Untuk menemukan transistor yang sepadan atau setidaknya identik dengan transistor D5023, diperlukan perbandingan data spesifikasinya dengan transistor lain yang tersedia.

Salah satu spesifikasi penting yang harus dibandingkan adalah kemampuan arus, serta keberadaan dioda damper.

Beberapa seri transistor yang sering digunakan sebagai penguat horizontal pada televisi, dan mungkin dapat dengan mudah ditemukan, memiliki kemampuan arus yang sama dan dilengkapi dengan dioda damper yang setara dengan D5023. Delapan seri transistor tersebut mencakup:

Berikut adalah daftar lengkap transistor pengganti D5023:

  • 2SC2481
  • 2SC2690
  • 2SC2690A
  • 2SC3598
  • 2SC3599
  • 2SC3621
  • 2SC3953
  • 2SC3954
  • 2SC3956
  • 2SD415
  • 2SD600
  • 2SD600K
  • 2SD669
  • BD791
  • KSC2690
  • KSC3953
  • MJE243
  • MJE244

Referensi delapan belas seri transistor dianggap sebagai persamaan, dengan memastikan bahwa kemampuan arusnya setara dan telah dilengkapi dengan damper. Semua komponen ini umumnya digunakan dalam televisi yang tersedia di pasaran, mengingat ketersediaan part dapat berbeda-beda di setiap daerah, namun umumnya dapat ditemukan untuk pembelian.

Apabila mencari persamaan transistor D5023 yang memiliki kemampuan arus setara dan dilengkapi dengan damper, tetapi ternyata tidak ditemukan di antara delapan belas seri transistor tersebut, alternatif lain yang hampir serupa dapat dijadikan pilihan.

Dengan demikian, kita dapat memastikan bahwa penggantian atau alternatif transistor yang sesuai dengan kebutuhan dapat ditemukan dengan mempertimbangkan variasi dari delapan belas seri transistor yang disebutkan sebelumnya.

Data Pin Kaki Transistor D5023

Gaya penyusunan pin transistor D5023 dapat ditemukan dalam ilustrasi berikut:

Persamaan Transistor D5023

Datasheet Karakteristik Transistor D5023

Transistor D5023 adalah transistor daya menengah jenis NPN yang sering digunakan dalam rangkaian switching yang membutuhkan tingkat ketahanan yang tinggi.

Daya maksimum transistor ini mencapai 35W, dengan tingkat penguatan hingga 120 kali.

Namun, sebaiknya transistor ini tidak digunakan dalam sirkuit switching sinyal seperti regulator atau rangkaian horizontal.

Baca juga:  Persamaan MOSFET 7N65C dan Spesifikasi Lengkapnya

D5023 memiliki kemampuan arus listrik sebesar 0.2A yang dapat mengalir dari kolektor ke emitor dengan tegangan maksimum mencapai 100V. Informasi karakteristik transistor D5023 secara lengkap dapat ditemukan pada tabel berikut:

JenisNPN
KemasanTO 126F
Suhu kerjamax. 150 °C
Daya max.35W
Tegangan kolektor – basis100 V
Tegangan kolektor – emitor100 V
Arus kolektor max.0.2A
Tingkat penguatanmax. 120
Frekuensi kerja1000 MHz

Kegunaan Transistor D5023

Mengganti transistor horizontal pada televisi dengan persamaan dapat menjadi solusi atau alternatif ketika transistor mengalami kerusakan.

Namun, tidak semua transistor horizontal dapat dijadikan persamaan atau pengganti yang sesuai dengan transistor D5023.

Ada beberapa hal yang perlu diperhatikan sebelum melakukan penggantian dengan persamaan.

Pemilihan transistor pengganti harus dilakukan dengan cermat, karena pemasangan yang tidak tepat dapat menyebabkan transistor pengganti tersebut rusak kembali.

Sebelum membeli transistor persamaan D5023, penting untuk memeriksa data dan spesifikasi transistor sesuai dengan datasheet.

Ini mencakup kemampuan maksimum arus dan tegangan transistor, serta keberadaan dioda damper dalam transistor tersebut.

Dengan memperhatikan spesifikasi tersebut, kita dapat memilih transistor persamaan yang sesuai dengan transistor yang akan diganti.

Langkah ini akan membantu meminimalkan risiko kerusakan pada perangkat elektronik yang menggunakan transistor tersebut.

Ciri-Ciri Transistor D5023 Rusak

Kerusakan pada transistor horisontal televisi dapat diidentifikasi melalui ciri-ciri atau tKalian gejala yang muncul dari televisi, atau dengan melakukan pengukuran langsung pada transistor tersebut.

Beberapa tKalian atau ciri-ciri bahwa transistor horisontal pada televisi mengalami kerusakan meliputi:

  • Televisi tidak dapat dinyalakan sama sekali (mati total).
  • Terdengar suara dencit atau derik dari regulator (konsleting), seperti suara flyback yang berderik.
  • Televisi hanya menampilkan lampu indikator atau berada dalam kondisi standby saja, dan tidak dapat dihidupkan.
  • Transistor dapat terukur dengan resistansi rendah, yaitu 0 Ohm (konsleting), ketika diukur antara kaki transistor.

Langkah untuk mengatasi kerusakan pada transistor horisontal D5023 adalah dengan mengganti transistor yang mengalami kerusakan.

Namun, jika transistor tersebut sulit ditemukan atau tidak tersedia transistor dengan seri yang sama, maka dapat digunakan transistor seri lain yang memiliki persamaan dengan D5023.

Baca juga:  Penggunaan Transistor Sebagai Penguat Yang Benar

Namun, sebelum melakukan penggantian dengan transistor persamaan, penting untuk memastikan bahwa transistor pengganti tersebut memiliki spesifikasi dan kemampuan yang setara atau bahkan lebih baik dari transistor D5023.

Langkah ini akan membantu meminimalkan risiko kerusakan pada perangkat elektronik yang menggunakan transistor tersebut.

Penyebab Kerusakan Transistor D5023

Penyebab kerusakan transistor D5023 sebagai penguat horizontal pada televisi dapat disebabkan oleh beberapa faktor atau masalah. Berikut adalah beberapa penyebab yang dapat membuat transistor D5023 mengalami kerusakan:

  • Tegangan suplai b+ transistor horizontal terlalu tinggi atau mengalami kondisi overvoltage.
  • Transistor damper horizontal mengalami panas berlebihan atau overheat.
  • Transistor mengalami overload akibat beban berlebihan yang disebabkan oleh flyback yang rusak.
  • Kapasitor resonan atau kapasitor damper horizontal mengalami kerusakan.

Kerusakan pada transistor horizontal, yang merupakan komponen utama dalam proses penguatan horizontal dan berfungsi sebagai saklar untuk flyback, dapat menyebabkan televisi tidak dapat menyala atau mati total.

Transistor horizontal, dalam proses induksi, menciptakan tegangan tinggi yang berperan memberikan suplai untuk layar tabung CRT dan tegangan rendah sebagai suplai beberapa bagian mesin televisi.

Oleh karena itu, menjaga kesehatan transistor horizontal sangat penting untuk memastikan kinerja dan keKalianlan televisi tetap terjaga.

Penutup

Dengan demikian, bengkeltv.id telah menjelajahi dunia transistor D5023, sebuah komponen kritis dalam sirkuit horizontal televisi. Memahami persamaan transistor D5023 sangatlah penting untuk memastikan perangkat elektronik berjalan dengan baik. Seiring teknologi terus berkembang, kemampuan untuk menemukan persamaan yang cocok menjadi kunci dalam perawatan dan perbaikan perangkat elektronik.

Dalam mengejar efisiensi dan kehKalianlan, pemahaman mendalam tentang persamaan transistor D5023 dapat membantu memastikan performa optimal dan kelangsungan fungsi perangkat elektronik kita. Sehingga, dengan pengetahuan ini, kita dapat melangkah lebih jauh dalam merawat dan memahami dunia yang semakin kompleks dari komponen elektronik.
