Prinsip Kerja Generator AC

Prinsip Kerja Generator AC : Ketahui dengan Lengkap

Posted on

Bengkeltv.idPrinsip Kerja Generator AC : Ketahui dengan Lengkap. Generator AC, atau Generator Arus Bolak-balik, merupakan elemen vital dalam sistem kelistrikan kita. Dengan kemampuan untuk mengubah energi mekanik menjadi energi listrik, generator AC berperan penting dalam memasok tenaga listrik untuk berbagai keperluan, mulai dari penerangan rumah tangga hingga operasional pabrik skala besar.

Namun, bagaimanakah sebenarnya prinsip kerja dari alat ajaib ini? Artikel ini akan membahas secara mendalam mengenai prinsip kerja generator AC, mengungkap misteri di balik konversi energi yang terjadi dan bagaimana kita dapat memanfaatkannya untuk kebutuhan sehari-hari. Mari kita mulai perjalanan ilmiah ini dan memahami lebih dalam mengenai dunia kelistrikan yang seringkali dianggap rumit ini.

Mengenal Generator AC

Jika kita melihat singkatannya, AC merujuk pada Arus Bolak-Balik atau arus listrik yang bergerak bolak-balik dalam rangkaian listrik. Sebenarnya, dalam arus listrik terdapat juga generator DC yang menghasilkan arus yang hanya mengalir dari kutub positif ke kutub negatif.

Perbedaan penting antara rangkaian listrik AC dan DC adalah bahwa arus dalam rangkaian AC bergerak secara periodik bolak-balik dan tidak hanya satu arah. Hal ini disebabkan oleh arus bolak-balik tersebut, sehingga nilai arus yang dihasilkan dapat positif dan negatif.

Gambar grafik gelombang sinusoidal seperti yang ditunjukkan di bawah ini dapat memberikan pemahaman yang lebih jelas tentang hal ini:

Arus AC memiliki karakteristik yang unik dan berbeda dari generator DC, di antaranya:

Prinsip Kerja Generator AC

  • Transfer arus oleh generator AC ini aman sekali untuk jarak yang jauh tanpa mengalami kehilangan daya.
  • Frekuensi arus AC berkisar antara 50 Hz hingga 60 Hz, yang mampu membentuk gelombang yang sempurna.
  • Pada konduktor, arus AC dapat bergerak bolak-balik dari selatan ke utara dan sebaliknya, berbeda dengan arus DC.
  • Sangat ideal digunakan dalam instalasi listrik yang memiliki skala yang sangat besar.
Baca juga:  Apa Itu Pasir Silika? Pengertian dan Fungsinya

Tidak jarang ditemukan penggunaan arus AC dalam skala besar dan luas, seperti pada pemanfaatan PLN dan contoh lainnya.

Komponen-Komponen Generator AC

Sebelum memahami Prinsip Kerja Generator AC, ada dua komponen utama yang digunakan untuk mendukung prinsip kerjanya. Komponen-komponen tersebut adalah:

1. Stator (Permanent Magnet)

Prinsip Kerja Generator AC

Komponen pertama adalah stator yang bertanggung jawab untuk menciptakan medan magnet. Prinsip kerja stator ini adalah diam atau statis, dan memiliki celah udara yang berfungsi sebagai medan magnet.

Stator memiliki peran penting sebagai penerima pergerakan elektron yang dihasilkan oleh komponen lainnya.

2. Rotor (Coil Copper Wire)

Prinsip Kerja Generator AC

Komponen selanjutnya adalah rotor yang berputar di dalam dan tengah medan magnet. Rotor ini terdiri dari kumparan yang terlilit di inti dan berada pada celah udara yang ada di stator.

Rotor akan menciptakan medan magnet yang berputar di sekitar kumparan listrik. Medan magnet ini dapat dihasilkan menggunakan magnet permanen, sehingga generator dapat menghasilkan arus AC.

Prinsip Kerja Generator AC pada Listrik

Generator listrik AC memiliki prinsip kerja yang serupa dengan generator DC. Prinsipnya adalah menggunakan gaya elektromagnetik untuk menghasilkan arus listrik bolak-balik. Ketika konduktor bergerak dalam medan magnet, aliran listrik terbentuk di dalamnya.

Prinsip kerja ini didasarkan pada hukum Faraday yang menyatakan bahwa “ketika medan magnet terus berputar, kumparan akan dipotong sehingga menghasilkan beda potensial.” Hukum ini menjelaskan fenomena induksi elektromagnetik yang menjadi dasar operasi generator. Garis-garis medan magnet berubah di dalam kumparan kawat, menciptakan gaya gerak listrik.

Dalam generator AC, diperlukan medan magnet yang berputar di sekitar kumparan untuk menghasilkan aliran listrik. Saat magnet berputar, kutub positif dan negatifnya akan bergantian. Ini berarti arus listrik dapat mengalir dari posisi atas ke bawah, dan sebaliknya. Pergerakan ini menciptakan pemotongan garis-garis gaya magnet.

Baca juga:  Pengertian Gelombang Elektromagnetik: Jenis dan Manfaatnya

Arus yang dihasilkan oleh pemotongan ini disebut arus bolak-balik dan merupakan prinsip kerja generator AC. Arus AC ini membentuk gelombang dengan satu puncak dan satu lembah, yang disebut gelombang sempurna. Aliran ini memiliki dua arah dan dibantu oleh komponen stator dan rotor.

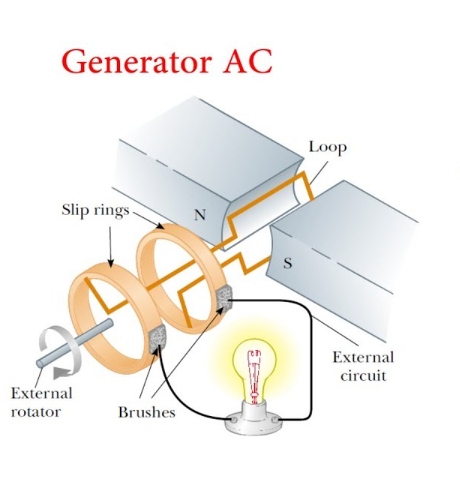

Konstruksi Generator AC

Setelah memahami Prinsip Kerja Generator AC, terdapat dua komponen utama dalam prinsip kerja generator AC, yaitu stator yang merupakan medan magnet diam dan roto yang merupakan kumparan yang berputar. Saat rotor berputar, terjadi pemotongan garis gaya magnet yang menghasilkan aliran listrik.

Dalam kumparan generator sederhana ini terdapat dua kabel dengan fungsi positif dan negatif. Generator AC ini dilengkapi dengan dua slip ring yang dapat terhubung ke ujung-ujung kumparan tersebut.

Pada desain ini, kedua ujung kumparan tidak bersentuhan dan hanya terhubung dengan satu slip ring. Sehingga, ketika kumparan berputar, tercipta aliran arus bolak-balik sesuai dengan kaidah Fleming.

Metode ini adalah metode mnemonik yang digunakan untuk memudahkan penentuan arah vektor pada tiga komponen, yaitu gaya gerak kumparan kawat, arah arus listrik, dan arah medan magnet. Gambaran mengenai hal ini dapat dilihat di bawah ini:

Prinsip Kerja Generator AC

Gerakan ini terjadi pada satu sisi kumparan yang naik-turun saat berputar. Hal ini membuat ujung kumparan dapat menjadi kabel positif atau negatif.

Karakter Generator Arus Listrik AC

Setelah mempelajari dan memahami Prinsip Kerja Generator AC agar dapat memahami arus listrik ini dengan baik, terdapat beberapa karakteristik unik yang dapat diamati, yaitu:

1. Arus Fluktuatif

Generator ini menghasilkan arus yang fluktuatif, yang dapat berubah antara positif dan negatif. Setiap posisi pada kawat angker memiliki nilai arus yang berbeda-beda. Namun, ketika kawat angker rotor kembali ke posisi nol, arusnya memiliki nilai yang sama.

Baca juga:  Cara Mengalihkan Panggilan Telkomsel Android : Tips Paling Mudah

2. Frekuensi Listrik AC

Karakteristik unik lainnya terletak pada frekuensi listrik AC yang dihasilkan. Grafik arus listrik ini memiliki bentuk gelombang sinusoidal. Frekuensi AC merupakan jumlah gelombang yang terjadi dalam satu detik (dinyatakan dalam satuan Hertz).

Untuk melihat gelombang voltase AC dari satu putaran penuh kawat angker, gambar di bawah ini disajikan.

Prinsip Kerja Generator AC

Penutup

Sebagai penutup, kita dapat menyimpulkan bahwa generator AC adalah alat penting yang memungkinkan terjadinya konversi energi mekanik menjadi energi listrik. Melalui prinsip kerja yang telah kita bahas, di mana rotor berputar di dalam medan magnetik dan menghasilkan arus bolak-balik dalam kumparan, generator AC telah memainkan peran penting dalam kehidupan sehari-hari kita.

Alat ini sangat esensial dalam sejumlah besar sektor, mulai dari penerangan rumah, alat transportasi, hingga pusat-pusat industri. Walaupun terdapat berbagai jenis generator dengan karakteristik dan kegunaan masing-masing, namun tidak dapat dipungkiri bahwa generator AC tetap menjadi tulang punggung sistem kelistrikan di dunia.

Semoga artikel dari bengkeltv.id ini dapat memberikan pemahaman yang jelas dan mendalam mengenai prinsip kerja generator AC. Dengan pengetahuan ini, kita semakin menyadari betapa pentingnya peran teknologi dalam kehidupan sehari-hari dan bagaimana ilmu pengetahuan telah membantu mewujudkannya. Terima kasih telah meluangkan waktu untuk membaca, dan semoga informasi ini bermanfaat bagi Kalian.
