Tiga Jenis Konfigurasi Transistor Bipolar : Panduan Lengkap untuk Pemula

Posted on

Bengkeltv.idTiga Jenis Konfigurasi Transistor Bipolar : Panduan Lengkap untuk Pemula. Transistor bipolar, komponen semikonduktor yang menjadi jantung berbagai teknologi elektronik, telah banyak menentukan kemajuan dalam bidang teknologi. Alat yang tampaknya sederhana ini memiliki kekuatan besar dalam mempengaruhi berbagai aspek hidup kita. Dalam setiap aplikasinya, konfigurasi transistor memainkan peran yang sangat penting.

Pada artikel ini, kita akan membahas Tiga Jenis Konfigurasi Transistor Bipolar yang paling umum digunakan: Konfigurasi Common Base (Basis Umum), Konfigurasi Common Emitter (Emitor Umum), dan Konfigurasi Common Collector (Kolektor Umum). Dengan pemahaman yang baik tentang tiga konfigurasi ini, kita bisa lebih mengapresiasi betapa fleksibel dan beragamnya transistor bipolar dalam penerapannya.

Mari kita telusuri misteri di balik Tiga Jenis Konfigurasi Transistor Bipolar ini untuk lebih memahami bagaimana mereka bekerja dan bagaimana mereka mempengaruhi dunia elektronik kita.

Mengenal Transistor

Transistor adalah elemen semikonduktor yang memiliki beragam fungsi penting dalam dunia elektronik, seperti amplifier, sakelar listrik, regulator tegangan, dan modulator sinyal. Konsep kerjanya bisa disamakan dengan keran listrik, yang mengatur aliran listrik berdasarkan arus input (dalam kasus BJT) atau tegangan input (dalam kasus FET), sehingga memungkinkan kontrol aliran listrik yang sangat presisi dari sumber daya.

Umumnya, transistor memiliki tiga terminal, yaitu Basis (B), Emitor (E), dan Kolektor (C). Dengan mengubah tegangan pada salah satu terminal, seperti Emitor, kita dapat mengendalikan arus dan tegangan yang lebih besar – yang dihasilkan dari arus input (masukan) pada Basis. Proses ini berlangsung pada keluaran arus dan tegangan (output) dari terminal Kolektor.

Transistor memiliki peran yang sangat vital dalam teknologi elektronik modern. Dalam sirkuit analog, transistor berfungsi sebagai amplifier, memainkan peran penting dalam aplikasi seperti speaker, regulator power supply, dan amplifier sinyal radio. Sementara itu, dalam sirkuit digital, transistor digunakan sebagai saklar kecepatan tinggi.

Baca juga:  √ Pengertian Transistor : Jenis-Jenis dan Cara Kerjanya

Beberapa transistor bahkan dapat dikonfigurasi untuk beroperasi sebagai gerbang logika, penyimpanan memori, dan berbagai fungsi lain dalam sirkuit.

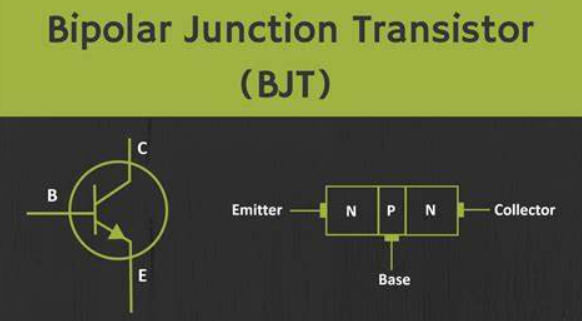

Transistor Bipolar (BJT)

Tiga Jenis Konfigurasi Transistor Bipolar
Transistor Bipolar adalah jenis transistor dimana mekanismenya memerlukan transfer muatan pembawa, yaitu elektron, dari kutub negatif ke kutub positif untuk mengisi defisiensi elektron atau lubang di kutub positif.

Sebelum memahami lebih jauh tentang transistor bipolar, penting untuk mengerti bahwa istilah “bipolar” terdiri dari dua bagian, yaitu “bi” yang berarti “dua” dan “polar” yang merujuk pada “kutub”. Jadi, transistor bipolar melibatkan dua kutub, yaitu kutub positif dan negatif, yang bertugas untuk memfasilitasi aliran elektron.

Transistor bipolar memerlukan input berupa arus listrik, baik itu arus alternatif (AC) maupun arus searah (DC). Selanjutnya, transistor bipolar beroperasi dengan memanipulasi aliran elektronnya.

Pada tahap awal, elektron yang telah terisi oleh aliran listrik di kutub negatif akan dipindahkan ke kutub positif untuk menutupi kekurangan di sana. Dengan demikian, transistor tersebut menghasilkan outputnya.

Fungsi Transistor Bipolar Junction

Sebelum memahami Tiga Jenis Konfigurasi Transistor Bipolar, penting untuk memahami Fungsi Transistor Bipolar Junction (BJT) yang terdiri dari dua jenis, yaitu NPN dan PNP, berdasarkan jenis doping pada tiga terminal utamanya. Transistor NPN terdiri dari dua sambungan semikonduktor dengan daerah anoda yang didoping tipis, sedangkan transistor PNP terdiri dari dua sambungan semikonduktor dengan daerah katoda yang didoping tipis.

Aliran muatan dalam transistor bipolar terjadi karena adanya difusi pembawa muatan antara dua daerah yang memiliki konsentrasi muatan yang berbeda. Daerah-daerah dalam BJT dikenal sebagai basis, kolektor, dan emitor.

Wilayah emitor memiliki peran yang sangat penting dibandingkan dengan lapisan lainnya. Kolektor dan lapisan dasar memiliki konsentrasi pembawa muatan yang sama. Di antara dua persimpangan ini, persimpangan basis-emitor didoping maju, sementara persimpangan basis-kolektor didoping mundur. Bias maju berarti wilayah yang didoping-p memiliki potensial yang lebih tinggi daripada wilayah yang didoping-n.

Baca juga:  Transistor Sebagai Penguat Suara? Berikut Penjelasannya

Tiga Jenis Konfigurasi Transistor Bipolar

Berikut merupakan Tiga Jenis Konfigurasi Transistor Bipolar yang perlu kalian ketahui secara mendalam:

1. Konfigurasi Common Base (Basis Bersama)

Tiga Jenis Konfigurasi Transistor Bipolar

Konfigurasi Common Base (CB) atau Basis Bersama adalah konfigurasi di mana terminal Basis dihubungkan ke ground dan digunakan sebagai saluran masuk dan keluar. Dalam skema ini, sinyal input diberikan ke Emitter, sedangkan sinyal output diambil dari Kolektor. Mengingat terminal Basis dihubungkan ke ground, konfigurasi ini kerap disebut juga sebagai “Grounded Base”.

Di dalam konfigurasi Common Base, terjadi peningkatan tegangan antara sinyal input dan output, namun tanpa peningkatan arus. Artinya, perubahan kecil pada sinyal input dapat menghasilkan perubahan signifikan pada sinyal output. Kelebihan ini membuat konfigurasi Common Base sangat efektif dalam aplikasi yang membutuhkan peningkatan tegangan yang signifikan.

Dengan memanfaatkan konfigurasi Common Base, kita dapat merancang rangkaian elektronik yang efisien untuk memproses sinyal dengan level tegangan yang lebih tinggi, atau untuk menghubungkan perangkat sensitif yang memerlukan penyesuaian tegangan yang akurat.

2. Konfigurasi Common Collector (Kolektor Bersama)

Tiga Jenis Konfigurasi Transistor Bipolar

Konfigurasi Common Collector (CC) atau Kolektor Bersama, memiliki karakteristik dan fungsi yang bertolak belakang dengan konfigurasi Common Base. Jika konfigurasi Common Base meningkatkan tegangan tanpa peningkatan arus, maka konfigurasi Common Collector bertugas memperkuat arus tanpa peningkatan tegangan.

Pada konfigurasi Common Collector, sinyal input diberikan ke terminal Basis, sedangkan sinyal output diperoleh dari terminal Emitter. Terminal Kolektor dihubungkan ke ground dan digunakan untuk input dan output. Konfigurasi ini juga sering disebut sebagai Emitter Follower karena tegangan output pada Emitter hampir identik dengan tegangan input pada Basis.

3. Konfigurasi Common Emitter (Emitor Bersama)

Tiga Jenis Konfigurasi Transistor Bipolar

Konfigurasi Common Emitter (CE) atau Emitor Bersama, adalah konfigurasi transistor yang paling populer digunakan dalam berbagai aplikasi elektronik, terutama dalam rangkaian amplifier yang membutuhkan peningkatan tegangan dan arus secara simultan.

Baca juga:  Persamaan Transistor C828 Beserta Datasheet Lengkapnya

Keunggulan utama dari konfigurasi Common Emitter adalah kemampuannya untuk meningkatkan tegangan dan arus antara sinyal input dan output. Dalam skema ini, terminal Emitter dihubungkan ke ground dan digunakan sebagai saluran masuk dan keluar.

Sinyal input dimasukkan melalui terminal Basis, yang bertindak sebagai pengendali arus basis, sedangkan sinyal output diperoleh dari terminal Kolektor, yang bertanggung jawab untuk mengalirkan arus kolektor. Ketika sinyal input diterapkan pada terminal Basis, arus basis mengalir dan mengendalikan aliran arus kolektor yang lebih besar melalui transistor.

Dalam proses ini, terjadi peningkatan arus pada transistor, yang berarti arus output pada terminal Kolektor lebih besar dari arus input pada kaki Basis.

Selain itu, terjadi juga penguatan tegangan pada konfigurasi ini, yang mengakibatkan tegangan output yang lebih tinggi daripada tegangan input.

Konfigurasi Common Emitter memiliki sejumlah kelebihan, seperti penguatan arus dan tegangan yang baik, impedansi input yang tinggi, dan impedansi output yang rendah.

Hal ini membuatnya sangat cocok untuk aplikasi penguatan sinyal dan pengendalian daya dalam sistem elektronik.

Penutup

Demikianlah pembahasan dari bengkeltv.id tentang tiga jenis konfigurasi Transistor Bipolar, yaitu Common Base, Common Collector, dan Common Emitter. Setiap konfigurasi memiliki keunikan dan kegunaannya masing-masing dalam aplikasi elektronik.

Pemahaman yang baik tentang setiap konfigurasi ini penting untuk memaksimalkan penggunaan dan efisiensi Transistor Bipolar dalam berbagai skenario. Selamat mengeksplorasi lebih lanjut dan semoga pembahasan ini dapat membantu memperdalam pengetahuan Anda tentang dunia elektronika, khususnya dalam hal Transistor Bipolar.
