Rumus Segitiga Daya Listrik

Rumus Segitiga Daya Listrik beserta Contoh Penggunaannya

Posted on

Bengkeltv.idRumus Segitiga Daya Listrik beserta Contoh Penggunaannya. Dalam dunia kelistrikan, menghitung dan memahami bagaimana daya listrik bekerja adalah fundamental yang tak terelakkan. Salah satu konsep penting yang perlu diketahui oleh para ahli listrik maupun para penggemar elektronika adalah Segitiga Daya Listrik.

Tidak hanya teoritis, pemahaman tentang segitiga daya listrik juga memiliki implikasi praktis yang luas dalam berbagai aplikasi, mulai dari perencanaan sistem kelistrikan hingga perbaikan peralatan elektronik. Pada artikel ini, kita akan membahas tuntas mengenai Rumus Segitiga Daya Listrik, mulai dari pengertian, komponen-komponennya, hingga cara menghitungnya dengan tepat. Jadi, siapkan pengetahuan Kalian dan mari kita mulai eksplorasi ini bersama!

Apa itu Segitiga Daya ?

Untuk memahami rumus segitiga daya, penting juga untuk memahami konsepnya. Segitiga daya adalah konsep dalam matematika trigonometri atau geometri segitiga siku-siku yang bermanfaat untuk menghitung daya listrik aktif, reaktif, dan semu. Konsep ini terkait dengan penggunaan energi listrik dalam kegiatan atau usaha tertentu.

Contohnya dapat ditemukan dalam penggunaan peralatan listrik sehari-hari, seperti lampu. Ketika menggunakan lampu dengan daya 5 watt, ini berarti energi listrik sebesar 5 watt digunakan untuk menghasilkan cahaya.

Satuan daya listrik dapat diukur dalam dua satuan, yakni horsepower (HP) dan watt. Satu horsepower setara dengan 746 watt. Untuk menghitung daya listrik, Kalian dapat menggunakan rumus perkalian antara tegangan dan arus yang digunakan.

Mengulas Mengenai Segitiga Daya 3 Fase

Rumus Segitiga Daya Listrik

Sebelum membahas rumus segitiga daya, kita akan membahas segitiga daya 3 fase. Konsep segitiga daya terdiri dari tiga kategori, yaitu daya aktif, daya reaktif, dan daya semu.

Baca juga:  Kumpulan Cara Memperbaiki Kipas Angin Konslet Dengan Mudah

Untuk memudahkan penggunaan istilah, kita menggunakan singkatan (P) untuk daya aktif, (Q) untuk daya reaktif, dan (S) untuk daya semu.

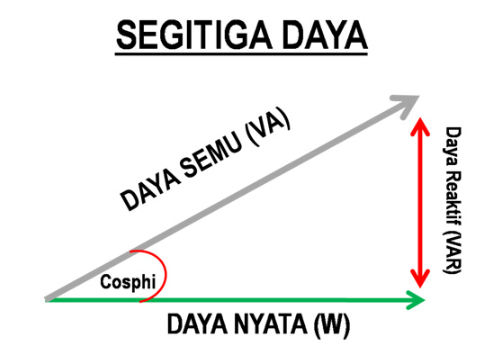

Untuk lebih memahami konsep segitiga daya tiga fasa, perhatikan gambar berikut. Selain itu, kita akan menjelaskan secara rinci masing-masing jenis segitiga daya.

1. Daya Nyata (P)

Daya aktif (P) mengacu pada daya listrik yang digunakan untuk menggerakkan mesin atau peralatan listrik. Daya ini memungkinkan mesin bertenaga listrik berfungsi dengan baik.

Daya aktif ini mengubah energi listrik menjadi energi yang diperlukan oleh mesin atau peralatan listrik. Sebagai contoh, pada penggunaan setrika, energi listrik diubah menjadi energi panas.

Berikut adalah rumus untuk menghitung daya aktif:

  • Untuk sistem satu fasa: P = V x I x Cos φ (line to neutral)
  • Untuk sistem tiga fasa: P = √3 x V x I x Cos φ (line to line)

Keterangan:

  • P = daya nyata (Watt)
  • V = tegangan (Volt)
  • I = arus listrik yang mengalir pada penghantar (Ampere)
  • Cos φ = faktor daya

2. Daya Reaktif (Q)

Daya reaktif (Q) adalah kombinasi antara daya semu yang masuk ke dalam penghantar dan daya aktif yang telah ada di dalam penghantar itu sendiri. Daya ini umumnya digunakan untuk menghasilkan daya panas atau daya mekanik pada beberapa peralatan, seperti mesin cuci, mesin pompa, kipas angin, dan sebagainya.

Secara teoritis, daya reaktif ini sulit untuk didefinisikan secara langsung. Namun, dapat disebut sebagai daya imajiner yang muncul akibat adanya beban reaktif. Daya reaktif dapat memiliki sifat kapasitif atau induktif.

Berikut ini adalah rumus untuk menghitung daya reaktif berdasarkan jenis fasa:

  • Untuk sistem satu fasa: Q = V x I x Sin φ (line to neutral)
  • Untuk sistem tiga fasa: Q = √3 x V x I x Sin φ (line to line)
Baca juga:  Penyebab Remote AC Daikin Tidak Berfungsi dan Cara Mengatasinya

Keterangan:

  • Q = daya reaktif (VAR)
  • V = tegangan (Volt)
  • I = arus listrik (Ampere)
  • Sin φ = faktor daya

3. Daya Semu

Daya semu (S) adalah kumpulan daya listrik yang mengalir melalui penghantar distribusi atau transmisi. Jika total daya tersebut tersedia, maka daya tersebut dapat diambil kembali untuk rangkaian AC. Namun, terkadang total daya tersebut dapat terbuang percuma.

Untuk menghitung daya semu, caranya cukup sederhana, yaitu dengan mengalikan antara arus dan tegangan pada penghantar. Berikut adalah rumus untuk menghitung daya semu sesuai dengan jenis fasa:

  • Garis ke netral/ 1 fase: S = V x I
  • Garis ke garis/ 3 fase: S = √3 x V x I

Keterangan tambahan:

  • S = Daya semu (VA)
  • V = Tegangan (Volt)
  • I = Arus yang mengalir pada penghantar (Amper)

Contoh Rumus Segitiga Daya Dalam Kehidupan sehari-hari

Jika ingin melihat contoh penerapan rumus segitiga daya, salah satunya dapat ditemukan dalam instalasi listrik rumah atau bangunan. Hal ini seringkali ditemui dalam kehidupan sehari-hari.

Misalnya, kita perlu menghitung jumlah pasokan daya yang diperlukan dari PLN untuk instalasi listrik rumah atau bangunan dengan daya 900 watt. Untuk menghitung jumlah pasokan daya tersebut, kita dapat menggunakan rumus yang telah disediakan.

  • Daya Aktif = Daya Semu x Cos q
  • 1300 Watt = S x 0,8
  • Daya Semu (S) = 1300 / 0,8
  • Daya Semu (S) = 1625 Volt Ampere

Dengan menggunakan rumus segitiga daya, kita dapat menghitung bahwa rumah atau bangunan dengan daya 1300 watt membutuhkan pasokan daya minimal sebesar 1625 VA dari PLN.

Mengapa jumlah minimal ini harus dipenuhi? Hal ini disebabkan jika pasokan daya yang diberikan tidak mencukupi, maka MCB (Miniature Circuit Breaker) akan terpicu atau terputus saat semua peralatan listrik dijalankan secara bersamaan.

Oleh karena itu, pemenuhan pasokan daya minimal sangat penting. Hal ini bertujuan untuk memastikan instalasi listrik berjalan dengan baik dan aman.

Baca juga:  Cara Mengatasi Listrik Jepret Mudah Paling Tepat

Penutup

Sebagai penutup, penting untuk memahami dan menguasai Rumus Segitiga Daya Listrik yang menjadi kunci dalam memahami konsep-konsep dasar listrik. Dengan memahami rumus ini, kita dapat lebih mudah menghitung dan menganalisis daya, tegangan, dan arus dalam berbagai situasi yang melibatkan sistem listrik.

Tidak hanya bermanfaat bagi para pelajar dan mahasiswa yang tengah mendalami ilmu fisika dan elektroteknik, Rumus Segitiga Daya Listrik juga sangat berguna bagi para profesional di bidang teknik dan industri.

Oleh karena itu, marilah kita terus belajar dan mengasah pemahaman kita mengenai Rumus Segitiga Daya Listrik agar dapat mengaplikasikannya dengan tepat dalam kehidupan sehari-hari serta berkontribusi dalam pengembangan teknologi yang berbasis listrik. Semoga informasi dari bengkeltv.id mengenai Rumus Segitiga Daya Listrik ini bermanfaat untuk Kalian.
